• Kwartslagbediening met mechanische eindbegrenzers
• Zware motor met thermische overbelastingsbeveiliging
• Robuuste IP68/NEMA 4X aluminiumlegering behuizing met poedercoating
• Explosieveilige graad ExdIICT4 voor zonesysteem en Groep C, D T4 voor divisiesysteem
• Overkoppelingsbeveiliging is beschikbaar
• Anti-condensatieverwarmer is optioneel
• Standaard ISO5211 directe installatie
• Handmatige overbrugging met inbussleutel of handwiel
• CSA-certificering
• Update: De DC12V-voedingsmodellen DCL-Ex05, DCL-Ex10 en DCL-Ex20 hebben de CSA-certificering verkregen.

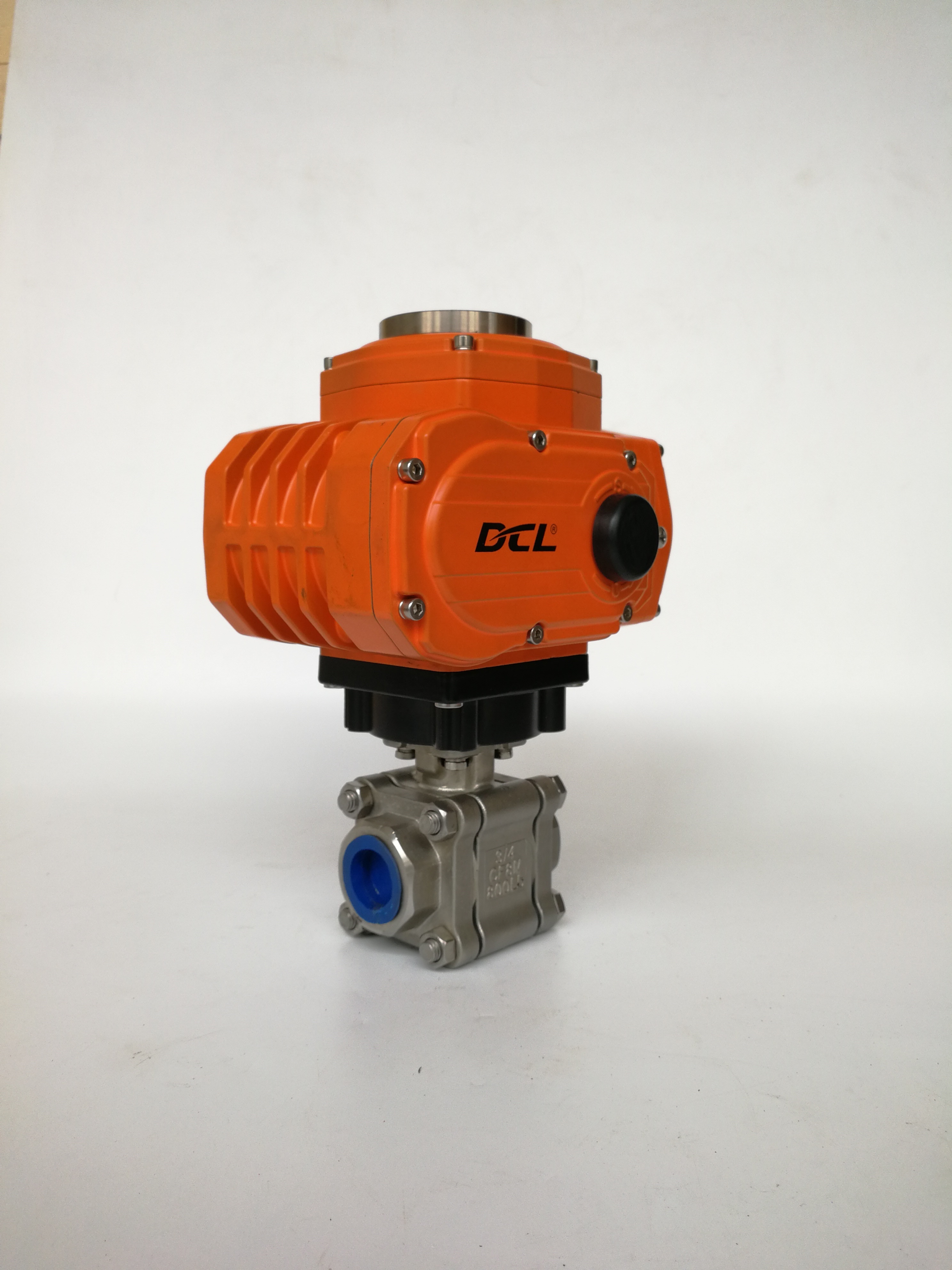

DCL explosieveilige elektrische actuatoren ondersteunen industriële klepautomatisering in specifieke explosieve gas- en brandbare stofomgevingen, met uitzondering van kolenmijntoepassingen. Hun beveiligingsfuncties pakken verschillende bedrijfsrisico's aan: optionele overkoppelingsbeveiliging reageert op overmatige mechanische belasting, terwijl motor thermische beveiliging reageert op abnormale wikkelingstemperatuur.

Optionele overkoppelingsbeveiliging

Afzettingen, vreemde deeltjes of andere obstructies kunnen het bedrijfskoppel van de klep verhogen. Wanneer het koppel de ingestelde drempel bereikt, onderbreekt de optionele koppelingsschakelaar het motorcircuit, wat helpt om overmatige belasting op de klep en de actuatoroverbrenging te beperken.

De beveiligingsdrempel moet overeenkomen met de geselecteerde actuator en klepcombinatie. Overkoppelingsbeveiliging verwijdert de obstructie niet en garandeert niet dat elke vorm van mechanische schade wordt voorkomen.

Motorwikkelingstemperatuurbeveiliging

Een PTC-thermische beveiliging in de motorwikkeling onderbreekt het circuit wanneer de wikkelingstemperatuur ongeveer 105°C bereikt. Het circuit reset naarmelke de temperatuur daalt tot ongeveer 80–90°C.

Reset herstelt de beschikbaarheid van het circuit; de daaropvolgende motorwerking is afhankelijk van het besturingscommando en de circuitregeling. Herhaaldelijke thermische uitschakelingen vereisen onderzoek naar de klepbelasting, de bedrijfsduur en de oorzaak van oververhitting.

Deze temperatuurwaarden beschrijven de beveiligingsdrempels van de motor, niet de toegestane omgevingstemperaturen. Het gespecificeerde omgevingstemperatuurbereik van de actuator is −25°C tot +55°C.

Vlamdicht omhulselontwerp

De motor, de elektronische componenten en de aansluitcompartimenten zijn voorzien van een vlamdichte constructie. Gecontroleerde spelingen en inkoppelingslengtes maken deel uit van het beveiligingssysteem en helpen voorkomen dat een interne ontsteking zich onder de gecertificeerde omstandigheden voortplant naar de omringende explosieve atmosfeer.

De behuizing van aluminiumlegering en de vlamdichte verbindingen moeten consistent blijven met de goedgekeurde constructie. Installatie-, onderhouds- en vervangingswerkzaamheden moeten de toepasselijke bedieningsinstructies en certificeringsvereisten volgen.

Omhulselbeveiliging en certificering voor gevaarlijke gebieden

De serie heeft een IP68-omhulselclassificatie. Explosiebeveiligingsconfiguraties omvatten gas- en stofmarkeringen onder de toepasselijke certificeringsschema's. IP68 beschrijft de bescherming tegen binnendringen en vestigt niet onafhankelijk de explosieveiligheid.

CSA-gecertificeerde configuraties omvatten Klasse I, Divisie 1, Groepen C en D, en Klasse I, Zone 1 configuraties. Temperatuurklassen en volledige markeringen moeten worden bevestigd voor het geselecteerde model in plaats van gecombineerd over verschillende goedkeuringen.

Verifieer vóór bestelling de classificatie van de locatie, de gas- of stofgroep, de temperatuurvereisten, de certificeringsdekking, de voedingsspanning en de optionele functies. De definitieve selectie moet ook het klepkoppel, de bedrijfstijd en de montagecompatibiliteit bevestigen.
