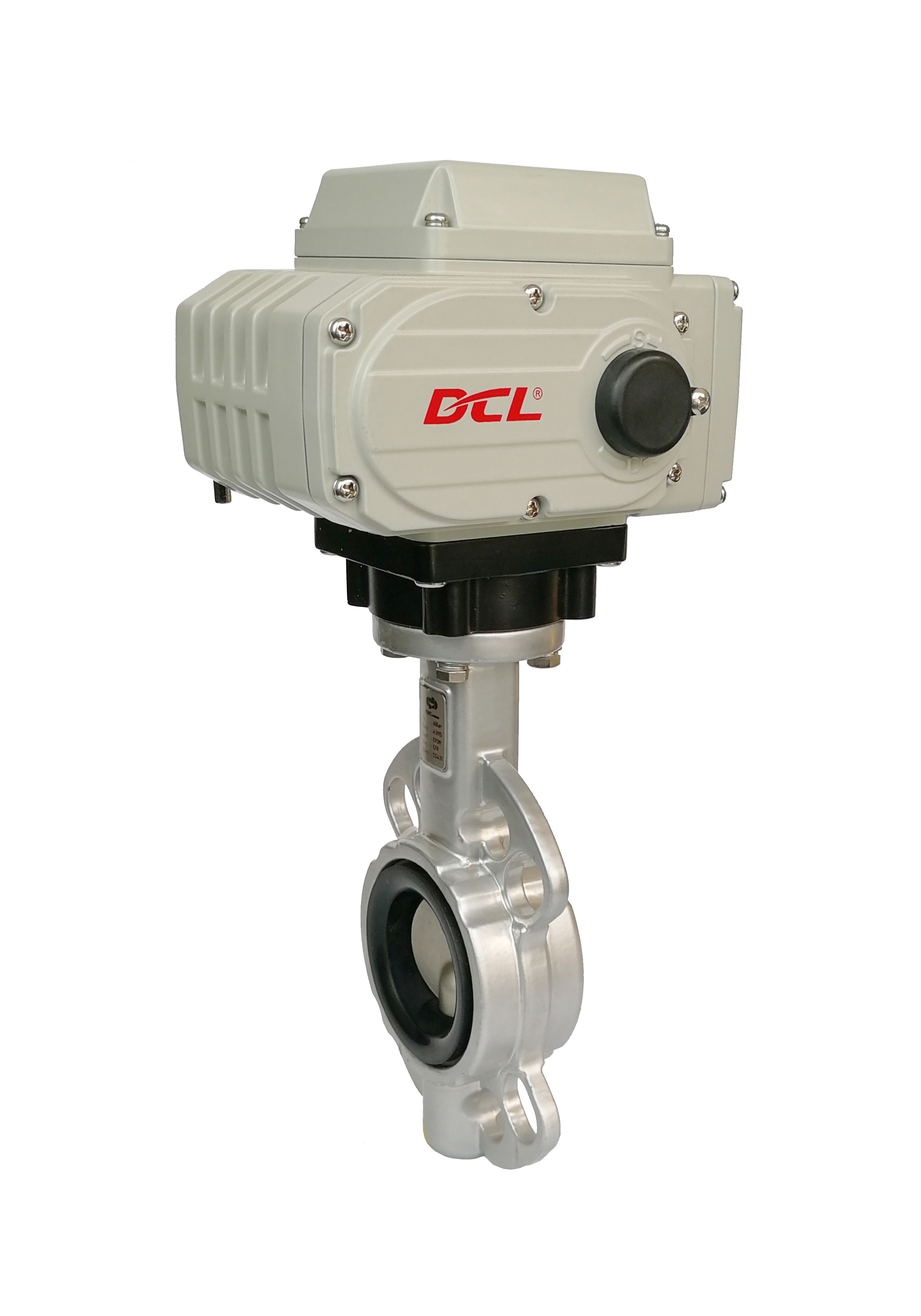

CSA DC24V 30S 100Nm Elektrische Limieten Compacte HVAC Klep Controle Actuator

Kenmerken

• 1/4 beurt met mechanische beperkingen
• Automatische kogelventil en vlinderventiel om de stroom aan te passen of af te snijden
• Alle bronzen legering worm sector versnelling is zeer duurzaam en weerstand tegen hoge kracht wrijving
• Meer dan 10000 keer volledige open en dicht levenscyclussen met volledige nominale belasting met een belastingtarief van 80%
• Compacte afmetingen voor de grensruimte met weerbestendige behuizing van aluminiumlegering IP67/type 4X
• Robuuste aluminiumlegering tegen corrosie met thermisch gebonden polyestercoating
• Alle metalen versnellingswagens met zelfvergrendelend wormversnellingswagens
• Visuele positie-indicator van de klep
• Twee elektrische grensschakelaars om de kleppositie te bevestigen, geen extra rem vereist
• Allen handgreep handmatige overschrijving
• CSA-lijst/UL-conform/CE-markering/RoHS 3.0 getest
• Update:De DC12V-voedingsmodellen DCL-02, DCL-05, DCL-10 en DCL-20 hebben CSA-certificering behaald.
• Update:De DC24V-stroomvoorziening modellen DCL-100/200/300 hebben de CSA-certificering verhinderd.

Beschrijving

DCL compacte elektrische actuatoren ondersteunen automatisering van kleppen in HVAC watercircuits en gebouwdiensten.zij zorgen voor een aan/uit- of modulatiewerking voor toepassingen waarvoor stroomregeling en controle van de kleppositie vereist zijnTemperatuurregeling en hydronische balancering zijn afhankelijk van het complete systeemontwerp, met inbegrip van kleppen, sensoren en regelaar.

Modulatie van de besturing met positiefeedback

Voor toepassingen waarvoor een tussenvalspositie vereist is, worden toepasselijke DCL-modulatieconfiguraties aanvaard.4·20mA gelijkstroom, 1·5V gelijkstroom of 2·10V gelijkstroomBevelen en voorzieningen4·20mA gelijkstroompositiefeedback.

Het standaardmodulatiebereik van type E specificeert een basisfout van niet meer dan± 1%en herhaalbaarheid fout van≤ 1%Deze cijfers beschrijven de prestaties van de actuatorposities in plaats van de nauwkeurigheid van de kamertemperatuur of de meting van de waterstroom.Voor toepassingen met frequente bewegingen moet worden bevestigd dat het geselecteerde model werkt en dat de frequentie van schakelen is toegestaan..

Milieubescherming voor installatieomstandigheden

Standaard type E weersbestendige actuatorenBescherming IP67, metIP68 beschikbaar als optie, en een bepaald omgevingstemperatuurbereik van-25°C tot +55°CInrichtingen binnen en buiten moeten worden beoordeeld aan de hand van deze grenswaarden en de werkelijke omstandigheden op het terrein.

Een optionelePTC-anticondensatieverwarmerHet helpt bij het beheersen van het risico van interne condensatie in vochtige omgevingen of plaatsen met temperatuurvariaties.De verwarming vereist energie onafhankelijk van de klepbeweging en vervangt niet correct geïnstalleerde kabelinvoeringen of behuizingsdichtingen.

Certificering en systeemintegratie

De certificering moet worden gecontroleerd op het exacte actuatormodel, de spanning en de configuratie.De toepasselijke CSA-certificering en CE/RoHS-ondersteunende documentatie moeten tijdens de aanbesteding worden bevestigd in plaats van te veronderstellen dat zij voor elke variant gelden..

Voordat de klep wordt geïntegreerd, moet het koppel, de opbouw afmetingen, de bedieningssignalen, de feedbackvereisten en de omgevingsomstandigheden worden gecontroleerd.Analoogbesturingsmogelijkheden stellen op zich niet de compatibiliteit met een specifiek communicatieprotocol voor gebouwsautomatisering vast.
