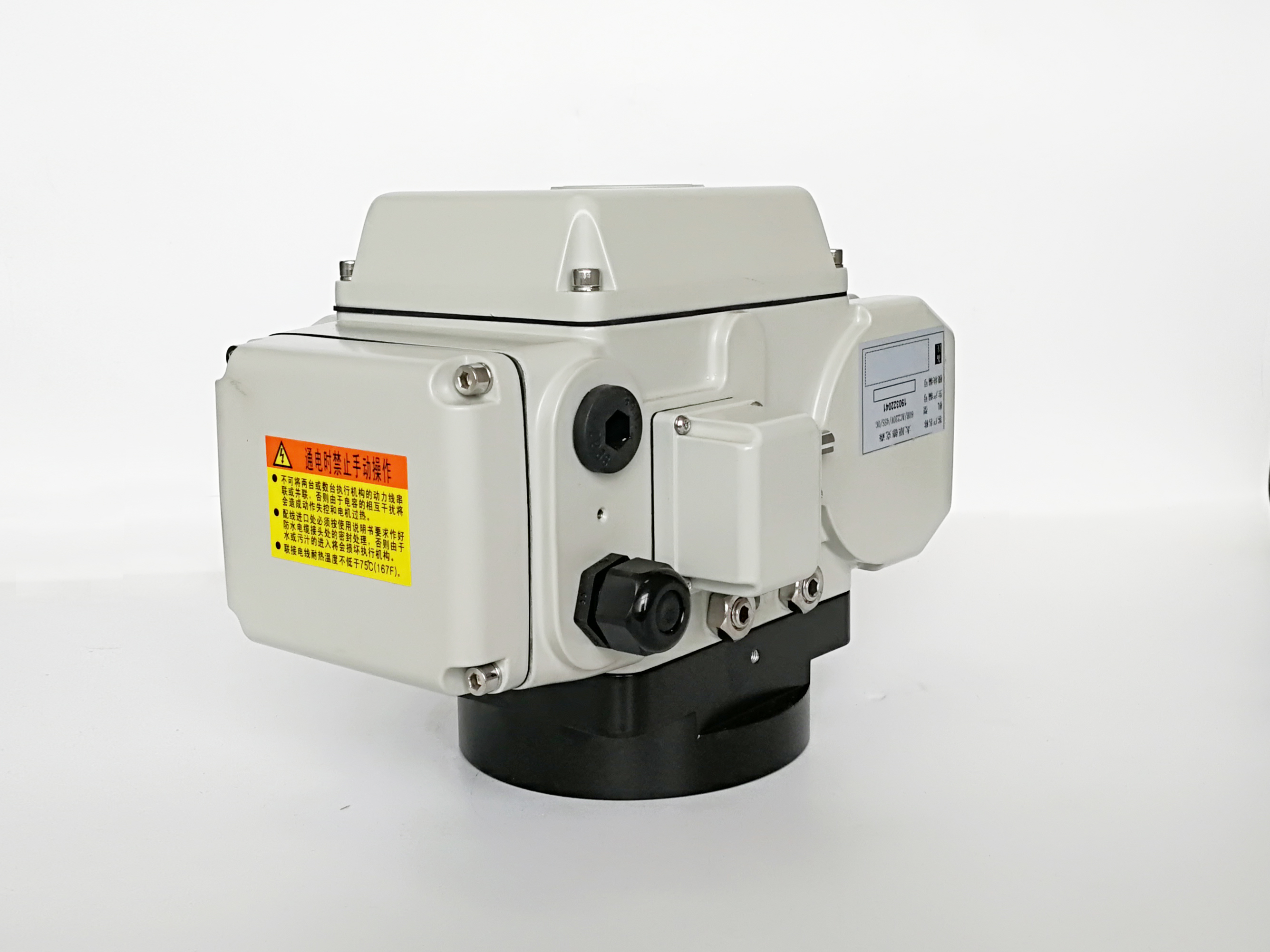

IP67 CSA CE/UL 20Nm 2S Snelopenende Elektrische Actuator

DCL-K10 Productkenmerken

• Verkrijgbaar in configuraties van 20 Nm/2 s, 45 Nm/4 s en 72 Nm/8 s.

• Instelbare slag van 0–90°; bedrijfstijden zijn gebaseerd op een volledige slag van 90°.

• Ondersteunt DC24V, AC24V, AC110V, AC220V en AC380V.

• Type G besturingscircuit voor DC24V werking.

• Type A/B besturingscircuits voor AC24V, AC110V en AC220V.

• Type H driefasig besturingscircuit voor AC380V.

• IP67 als standaard, met IP68 optioneel.

• Opgegeven omgevingstemperatuurbereik van -25°C tot +55°C.

• ISO 5211 F05/F07 directe montage-interfaces.

• 9×9, 11×11 en 14×14 mm aandrijfkant opties.

• Twee G1/2 waterdichte kabelconnectoren voor stroom- en signaaldraad.

• Optionele anti-condensatieverwarmer, koepelindicator en handmatige bediening.

Belangrijkste specificaties

Productomschrijving

De DCL-K10 is een snel openende elektrische actuator voor compatibele kwartslagkleppen en geautomatiseerde apparatuur die korte bedrijfstijden vereisen. Drie koppel- en snelheidsconfiguraties zijn beschikbaar: 25 N·m bij 2 seconden, 50 N·m bij 4 seconden, of 80 N·m bij 8 seconden, elk gemeten over een 90° slag.

Pas de bedrijfssnelheid aan de koppelvereisten aan

Koppelcapaciteit is afhankelijk van de geselecteerde bedrijfstijd. De configuratie van twee seconden levert 25 N·m; de 80 N·m configuratie vereist 8 seconden. Selecteer de configuratie op basis van het maximale bedrijfskoppel van de klep en de vereiste reistijd, in plaats van het hoogste koppel te combineren met de kortste tijd.

Voeding en besturingsopties

Beschikbare voedingen zijn onder meer 24V DC, 24V AC, 110V AC, 220V AC en 380V AC. Besturingscircuits zijn afhankelijk van de geselecteerde voeding:

• Type G: 24V DC.

• Type A/B: 24V, 110V of 220V eenfasige AC.

• Type H: 380V driefasige AC.

Bevestig de vereiste bedrading en statusignalen voor het geselecteerde circuit voor installatie.

Montage- en omgevingsspecificaties

De DCL-K10 biedt instelbare 0–90° slag en ISO 5211 F05/F07 directe montage-interfaces. Beschikbare aandrijfkanten zijn onder meer 9 × 9, 11 × 11, 14 × 14 en 17 × 17 mm, met een toegestane klepspelhoogte van tot 19 mm.

De behuizing is IP67 als standaard, met IP68 optioneel, en het gespecificeerde omgevingstemperatuurbereik is −25°C tot +55°C. Twee G1/2 waterdichte kabelconnectoren bieden aparte ingangen voor stroom- en signaaldraad.

Toepassingslimieten

Het snel openende bereik is ongeschikt voor toepassingen die zelfborging van de actuator vereisen, inclusief vlinderklepfuncties waarbij zelfborging noodzakelijk is. Bevestig of het proceskoppel de klep kan terugdrijven voordat u deze configuratie selecteert.

De definitieve selectie moet het koppel, de bedrijfstijd, de zelfborgingsvereisten, de montageafmetingen en de omstandigheden ter plaatse verifiëren. Snelle reistijd alleen is geen garantie voor geschiktheid voor noodstopdienst.
