• Standaardkoppel van 50 tot 3000 Nm, met een maximumkoppel van 65 tot 3900 Nm.

• IP68 behuizing en aangegeven omgevingstemperatuurbereik van -25 °C tot +55 °C.

• De ontploffingsbeschermingsmarkeringen zijn Ex db h IIC T4 Gb en Ex h tb IIIC T135°C Db.

• Noord-Amerikaanse classificaties omvatten klasse I, divisie 1, groepen C en D, T5/T6 en klasse I, zone 1.

• Beschikbaar met aan-uit-, positie-feedback- of modulatiebesturing.

• Modulerende versies accepteren 4 ‰ 20 mA, 1 ‰ 5 VDC of 2 ‰ 10 VDC-invoer en bieden 4 ‰ 20 mA positiefeedback.

• De basismodulatiefout bedraagt niet meer dan ± 1%, met een herhaalbaarheidfout van niet meer dan 1%.

• ISO 5211 Direct-mount opties en model-afhankelijke DC12V, DC24V, AC110V, AC220V of AC380V voedingsbronnen.

• Optioneel overkoppelingsbescherming, anticondensatieverwarming, Modbus RTU en storingsvrije terugkeer.

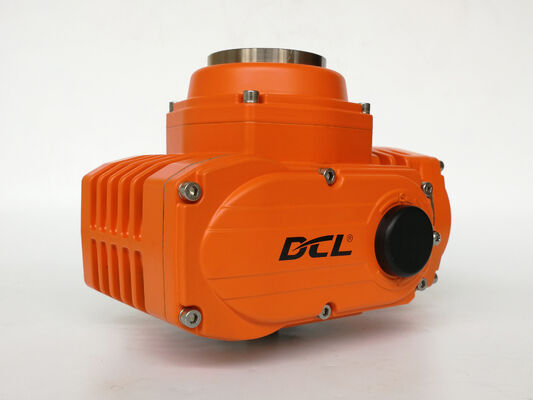

De DCL explosiebestendige elektrische actuatoren ondersteunen de automatisering van een kwart draaiende klep in olie en gas, petrochemie, chemie, metallurgie en andere industriële toepassingenDCL-Ex05 tot DCL-Ex300een standaardkoppel van50 tot en met 3000 N·mvoor kogelkleppen, vlinderkleppen, stopkleppen en andere compatibele draaikleppen.

Het assortiment bestaat uit eenIP68 behuizingen een bepaald omgevingstemperatuurbereik van-25°C tot +55°CDe opties voor gevaarlijke gebieden omvatten ATEX/IECEx-gecertificeerde configuraties en Noord-AmerikaanseKlasse I, afdeling 1, groepen C en Dde configuratie.

De selectie moet overeenkomen met de gas- of stofclassificatie van de installatie, de temperatuurvereisten en de toepasselijke certificering.volledige explosiebeschermingsmarkerings- en certificeringsvoorwaarden voordat de actuator wordt gespecificeerdIP68-bescherming alleen bepaalt niet de geschiktheid voor gevaarlijke gebieden.

De beschikbare configuraties omvatten aan/uit bedieningssystemen, statusfeedback bij droog contact, potentiometerfeedback en modulatiepositiedienst.

Modulerende versies aanvaarden4·20 mA DC, 1·5 VDC of 2·10 VDCBevelsignalen en leveren4·20 mA gelijkstroompositiefeedback. Hun gespecificeerde basisfout is niet groter dan± 1%, met herhalingsfout≤ 1%Deze cijfers beschrijven eerder de prestaties van de actuator dan de nauwkeurigheid van de stroomregeling van het complete kleppenstelsel.

Optioneel beschermt het motorcircuit tegen overkoppeling wanneer het koppel een vooraf ingestelde drempel bereikt, waardoor de motor beschermd kan worden tegen overbelasting bij een obstructie van de klep.

Een optionele stored-energy fail-safe configuratie maakt gebruik van een supercondensator of batterij, afhankelijk van het model.of de huidige positie behouden, afhankelijk van de geselecteerde instelling.

Voordat u een bestelling plaatst, moet u het werkmoment van de klep, de afmetingen van de montage, de voedingsspanning, de rijhoek, de werktijd en de besturingssignalen bevestigen.Optionele functies en accessoires moeten ook overeenkomen met het geselecteerde model en binnen het toepasselijke certificeringsgebied blijven..
