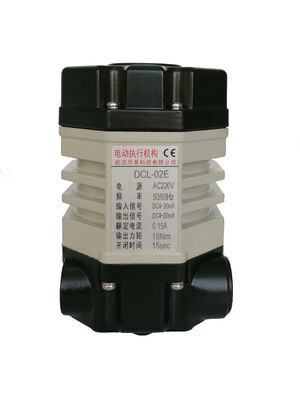

CSA IP67 18Nm Compacte Elektrische Actuator voor Kleine Kogel- en Vlinderkleppen

• Standaard output van 18 Nm met een bedrijfsduur van 15 seconden.

• Maximaal koppel van 24 Nm.

• Optionele bedrijfsconfiguraties van 7 s/9 Nm en 30 s/25 Nm.

• Instelbare slag van 0-90° voor kleine kogel- en vlinderkleppen.

• Compact ontwerp van 1,2 kg voor apparatuur met beperkte installatieruimte.

• IP67-behuizing met een opgegeven omgevingstemperatuurbereik van -25°C tot +55°C.

• Modelafhankelijke voedingen DC12V, DC24V, AC24V, AC110V en AC220V.

• Opties voor aan/uit, tussenpositie en proportionele regeling.

• ISO 5211 F03, F04 en F05 directe montage-interfaces.

• 9*9 mm en 11*11 mm aandrijfvierkantopties voor klepsteel tot 16 mm hoog.

• Installatie over 360° en een zevenaderige kabelaansluiting.

De DCL-02 is een compacte elektrische klepactuator met een gewicht van ongeveer 1,2 kg, ontworpen voor kleine kogelkleppen, vlinderkleppen en andere apparatuur die een instelbare 0-90° rotatiebeweging vereisen. De kleine voetafdruk is geschikt voor klepautomatiseringsapplicaties waar de installatieruimte beperkt is.

Koppel en Bedrijfstijd

De standaardconfiguratie levert 16 Nm uitgangskoppel met een bedrijfstijd van 15 seconden. Een optionele configuratie biedt 9 Nm bij 7 seconden, wat een snellere bedrijfsoptie biedt voor toepassingen met lagere koppelvereisten. Selecteer de koppel- en reistijdcombinatie tegen de werkelijke bedrijfsbelasting van de klep.

Behuizing en Toepassingsomstandigheden

De DCL-02 is voorzien van een IP67-behuizing en een omgevingstemperatuurbereik van −25°C tot +55°C. Toepassingen omvatten waterbehandeling, HVAC, gebouwautomatisering, brandwaterinstallaties en compacte industriële leidingsystemen, afhankelijk van de projectvereisten. De omgevingstemperatuurclassificatie is van toepassing op de omgeving van de actuator, niet op het procesmedium.

Directe Montage-interfaces

ISO 5211 F03, F04 en F05 montage-interfaces zijn beschikbaar met 9 × 9 mm of 11 × 11 mm aandrijfvierkanten. De toegestane klepsteelhoogte is tot 16 mm.

Controleer vóór bestelling de klefflens, steelafmetingen, montagevrijheid en bedrijfskoppel. Alleen de nominale klepdiameter is onvoldoende voor de definitieve selectie van de actuator.

Voeding en Besturingsopties

Beschikbare voedingen zijn onder meer 12V DC, 24V DC, 24V AC, 110V AC en 220V AC. Besturingsopties omvatten aan/uit-bediening, stoppen in tussenpositie en proportionele regeling, afhankelijk van de geselecteerde voeding en schakeling.

Besturingsfuncties zijn configuratiespecifiek. Bevestig het vereiste commandosignaal, de feedbackregeling en de bedrading voordat u de actuator in het besturingssysteem integreert.

• Kwartslagbediening
• Twee hulp-eindschakelaars om de kleppositie te bevestigen
• Hard gegoten aluminium behuizing met hoge druk, weerbestendig IP67 en NEMA 4X
• Niet-geventileerde motor met hoog startkoppel en kleine inertiekracht
• Alle metalen zelfborgende tandwieloverbrenging, blijft in de laatst bekende positie bij stroomuitval
• Klepstandindicator/platte indicator of convexe indicator beschikbaar
• Handmatige overbrugging
• Standaard ISO5211 directe installatie
• CSA-gecertificeerd volgens UL 429 en CSA C22.2, CE-markering
