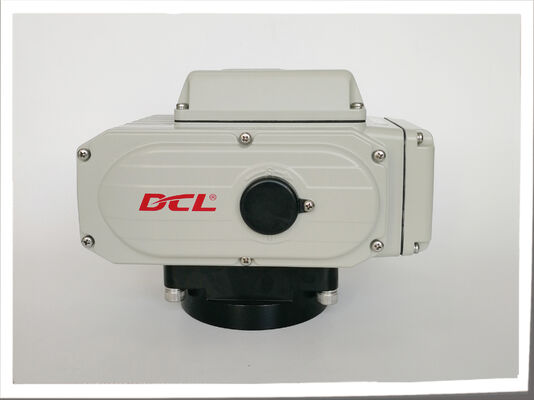

Instelbare dode ruimte type basisfout ≤ 1% elektrische compacte actuator
| Voeding | 24VAC/110VAV/220VAC/380VAC | Motorvermogen | 6W tot 140W |
|---|---|---|---|
| Standaardkoppel | 50 nm tot 2500 nm/442in.lbs tot 22125in.lbs | Standaardtijd | 20s tot 75s |
| Ingangssignaal | 4-20MADC/1-5VDC/2-10VDC | Uitgangssignaal | 4-20MADC |
| Beschermingsgraad | IP67 NEMA4/4X | Totaal gewicht | 1,2 kg tot 20 kg |
| Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Installatiehoek | 360° |
Verstelbare elektrische compacte actuator met een basisfout ≤ 1%
Kenmerken
- Een kwart draaieffect proportioneel aan het invoersignaal
- Hoogwaardige EMC met EFT, ESD en hoogspanningsoverspanning getest voor de controlepakket
- Zware motor met thermische overbelastingbescherming
- Verkrijgbare ventielpositiemeter/vlakke of convexe indicator
- Uitgangssignaal 4-20mA voor de kleppositie
- Montage van de ISO5211-standaard voor meervliesventielen
- Volpotte multifunctionele slimme bedieningspakket, weerstand tegen trillingen en vocht
- Wereldwijd toonaangevend vermogen tegen interferentie, controle nauwkeurigheid en gevoeligheid
- Functie voor zelfkalibratie en zelfcontrole van problemen
- Uniek geïntegreerd motor/besturingspakket/behuizingontwerp met zeer kleine afmetingen
- Weerbestendige behuizing van aluminiumlegering met thermisch gebonden polyestercoating
- Corrosiebestendigheid op C3-niveau bij 1000 uur zoutsprayproef
- Handmatig omzeilen met een sleutel of handwiel
- CSA-certificering per UL- en CSA-standaard/CE-markering/RoHS 3.0
Beschrijving
De DCL compacte modulerende elektrische actuator regelt het openen van kogelkleppen, vlinderkleppen en andere kwartdraaikleppen.waterbehandeling en industriële processen die stroom vereisen, druk, temperatuur of niveau regulering.
De geïntegreerde regelaar accepteert 4 ′ 20 mA, 1 ′ 5 VDC of 2 ′ 10 VDC commando's en levert 4 ′ 20 mA feedback over de kleppositie voor compatibele PLC-, DCS- of gebouwbesturingssystemen.De literatuur geeft een basisfout van maximaal ±1% aan.Een verstelbare deadband van 0,5%5,0% maakt het mogelijk de responsinstelling aan te passen aan de toepassing.
Deze specificaties beschrijven de positionering van de aandrijflijn en de algehele prestaties van de procesbesturing zijn ook afhankelijk van de klepstroomkenmerken, de sensoren, de bedieningslogic en de bedrijfsomstandigheden.
De regelaar gebruikt harsverpakking om de directe blootstelling van elektronische componenten te verminderen en de structuur te beschermen tegen vocht en trillingen.De motor is voorzien van PTC-warmtebeschermingDe modulatieversies gebruiken S4 intermitterende dienst, dus de bedrijfsfrequentie en de belastingvereisten moeten tijdens de selectie worden gecontroleerd.
De belangrijkste modellen zijn voorzien van een aluminiummetaal behuizing met IP67-bescherming als standaard en IP68 als optionele.ISO 5211 montage-interfaces ondersteunen directe installatie op compatibele kleppenVoor het geselecteerde model moeten stroomvoorziening, positie-indicatie, handmatige bediening en communicatieopties worden bevestigd.
Specificatie
| Type | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Kracht | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Uitgangsmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm | 1000 Nm | 2000 Nm | 3000 Nm |
| Actietijd | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Draaiingshoek | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorvermogen | 10W | 25 W | 40 W | 90 W | 90 W | 120 W | 140 W | 140 W |
| Nominale stroom | 1.50/0.24/0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Totaal gewicht | 2.5 kg | 4.5 kg | 9 kg | 9.5 kg | 10 kg | 19 kg | 19.5 kg | 20 kg |
| Invoersignaal | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Output Singal | 4-20mADC | |||||||
| Basisfout | maximaal ± 1% | |||||||
| Een wederzijdse fout | maximaal 1% | |||||||
| Dode ruimte | 00,5%-5,0% verstelbaar | |||||||
| Dempende eigenschappen | 0 keer | |||||||
| Herhalende fout in actuator | ≤ 1% | |||||||
| Isolatieweerstand | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Voltage-klasse weerstaan | AC24V:500VAC 1 minuut AC110/220V:1500VAC 1 minuut | |||||||
| Beschermingsklasse | IP67 | |||||||
| Installatiehoek | 360° in elke hoek | |||||||
| Elektrische interface | Twee G1/2 Wate-proof Kabelconnectoren, één voor stroomlijn en één voor signaallijn | |||||||
| Omgevingstemperatuur | - 20°C~ + 55°C | |||||||
| Optioneel functioneren | Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar/dome-indicator/handvat | |||||||
| Opmerking | Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling. | |||||||
