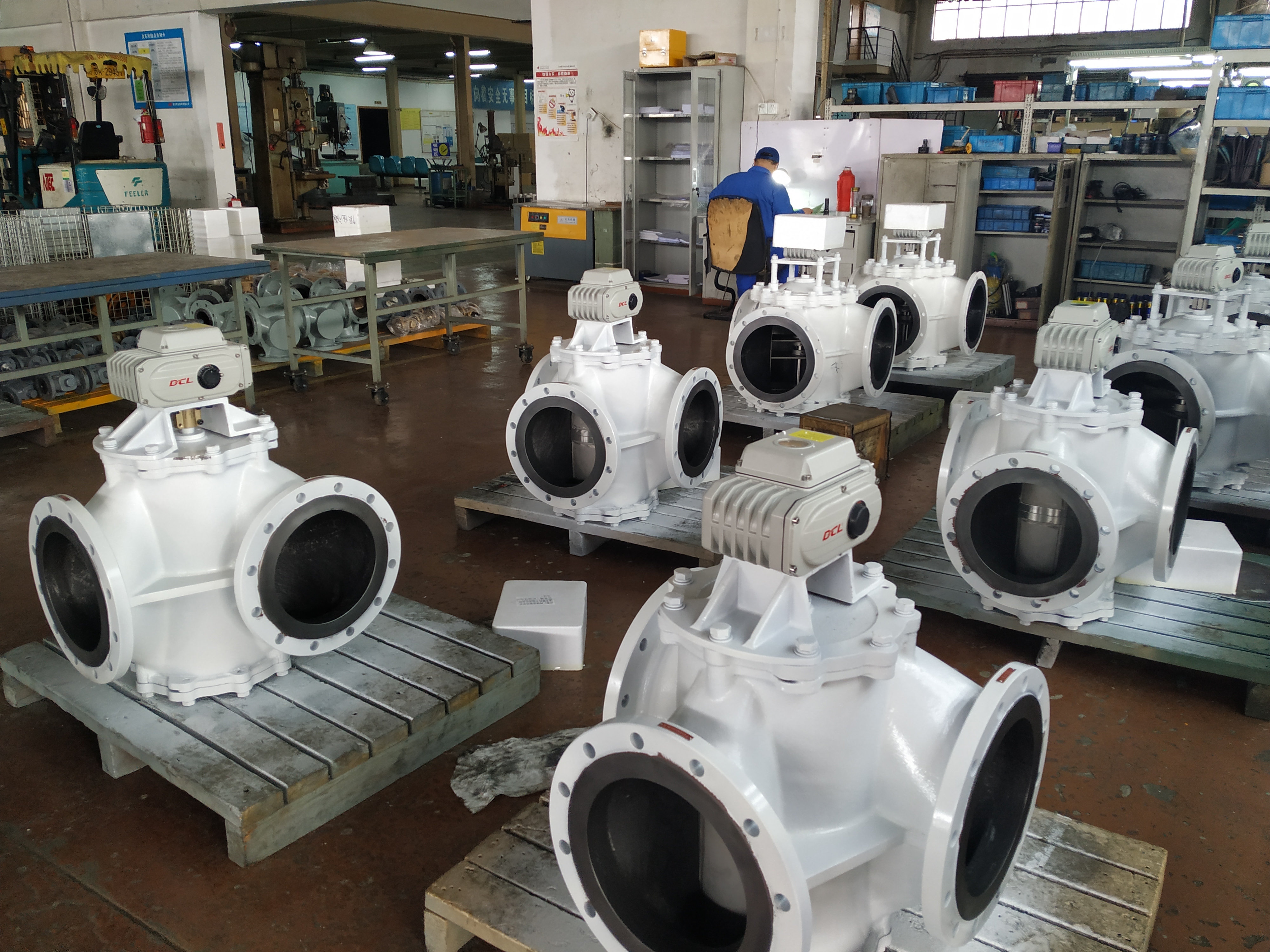

Compacte Marine Elektrische Actuator voor Koelsysteem Kogel- en Vlinderkleppen
| Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC | Installatiehoek | 360° |
|---|---|---|---|
| Standaardkoppel | 18Nm tot 2500Nm/160in.lbs tot 22125in.lbs | Standaardtijd | 15S tot 75S |
| Totaal gewicht | 1,2 kg tot 20 kg | Motorvermogen | 6W tot 140W |
| Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Beschermingsgraad | IP67 NEMA4/4X |
Motorische compacte actuator voor schepen, oorlogsschepen en vliegdekschepen
Kenmerken
- Een kwart draai met mechanische beperkingen voor vlinderklep en twee- of driewegbalklep
- Hard hoge druk gegoten aluminium behuizing met waterdichtheid IP67 en NEMA 4X
- Thermisch gebonden polyesterpoedercoating, corrosiebestendigheid C3 met 1000 uur zoutsproeiproef
- Heavy duty volledig afgesloten eekhoornkooi asynchrone motor met thermische overladingsbescherming, 80%, F-isolatie.
- Meer dan 10000 keer volledige open/sluit levenscyclus met nominale koppel.
- Alle metalen versnellingsbakken met zelfvergrendelend wormversnellingsbakken, blijft in de laatste bekende positie na vermogen te verliezen, geen extra rem nodig
- Wereldwijd toonaangevende EMC-prestaties, 2500V spanningstest, 4000V EFT-test, 4000V ESD-test
- Toegankelijke visuele positie-indicator van de klep/vlakke indicator of convexe indicator
- Handmatig omzeilen met een sleutel of handwiel
- ISO5211 Montage met meerdere flenzen
- CSA gecertificeerd volgens UL 429 en CSA C22.2/CE gemarkeerd/RoHS 3-conform
Beschrijving
DCL-compacte marine elektrische aandrijvingen zijn ontworpen voor compatibele kogelkleppen, vlinderkleppen en driewegkleppen in koelsystemen en temperatuurregulatiesystemen aan boord van schepen.Typische toepassingen zijn zoet water, zeewater- en smeeroliecircuits voor generatoren, dieselmotoren en turbineapparatuur.
Het kwartdraaiontwerp biedt ISO 5211-montage-interfaces voor compatibele kleppen.De productliteratuur specificeert een basispositierfout van maximaal ± 1% en een herhaalbaarheidsfout van maximaal 1%.De werkelijke prestaties van de temperatuurregeling zijn ook afhankelijk van de doorstromingskenmerken van de kleppen, de sensoren, de regellogische werking en de belasting van het systeem.
De compacte aluminiumhousing ondersteunt de integratie in marineapparatuurpakketten.handmatige bediening en elektromagnetische compatibiliteit moeten worden bevestigd voor het geselecteerde model om aan de luchtvochtigheid te voldoenVoor zeewatercircuits, materiaal van de klepkarosserie, interne onderdelen en afdichtingen is een afzonderlijke beoordeling van de media-compatibiliteit vereist.
DCL heeft deelgenomen aan de opstelling van Chinese normen voor mariene elektrisch bediende vlinderkleppen en kogelkleppen.De goedkeuring door een classificatievereniging moet worden gecontroleerd aan de hand van het geldige certificaat voor de volledige geleverde kleppenassemblage.Goedkeuringen van klantklepassemblages mogen niet alleen worden gepresenteerd als certificering van de actuator.
Specificatie
| Type actuator | Standaardtijd/koppel | Optioneel tijd/koppel | Draaihoek ((Max.range) | Totaal gewicht | Stroomvoorziening | Geselecteerde besturingscircuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Verstelbaar | 1.2 kg | DC12V/DC24V/AC24V AC110V/AC220V | Types A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Verstelbaar | 2.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Verstelbaar | 4.5kg | DC12V/DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Verstelbaar | 9 kg | DC24V/AC24V AC110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Verstelbaar | 19 kg | DC24V/AC110V/AC220V/AC380V | Types A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5kg | ||||
| DCL-300 | 110S/3000Nm | 20 kg | ||||
| Prestatieparameters Lijst van het insteltype ((Type E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Verstelbaar | 4.5kg | DC24V ± 10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
| Type actuator | Vloeiende klep ((≤PN1,0MPa) | De in punt 3.4.2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de volgende afmetingen: | Ventilatieventiel ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100 tot en met 200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN 250 | DN 150 | DN 500 tot 600 |
| DCL-100 | DN300 | DN200 | DN 700 tot 800 |
| DCL-200 | DN350~400 | DN 250 | DN900 |
| DCL-300 | DN450~600 | DN300~350 | DN1000~1200 |
