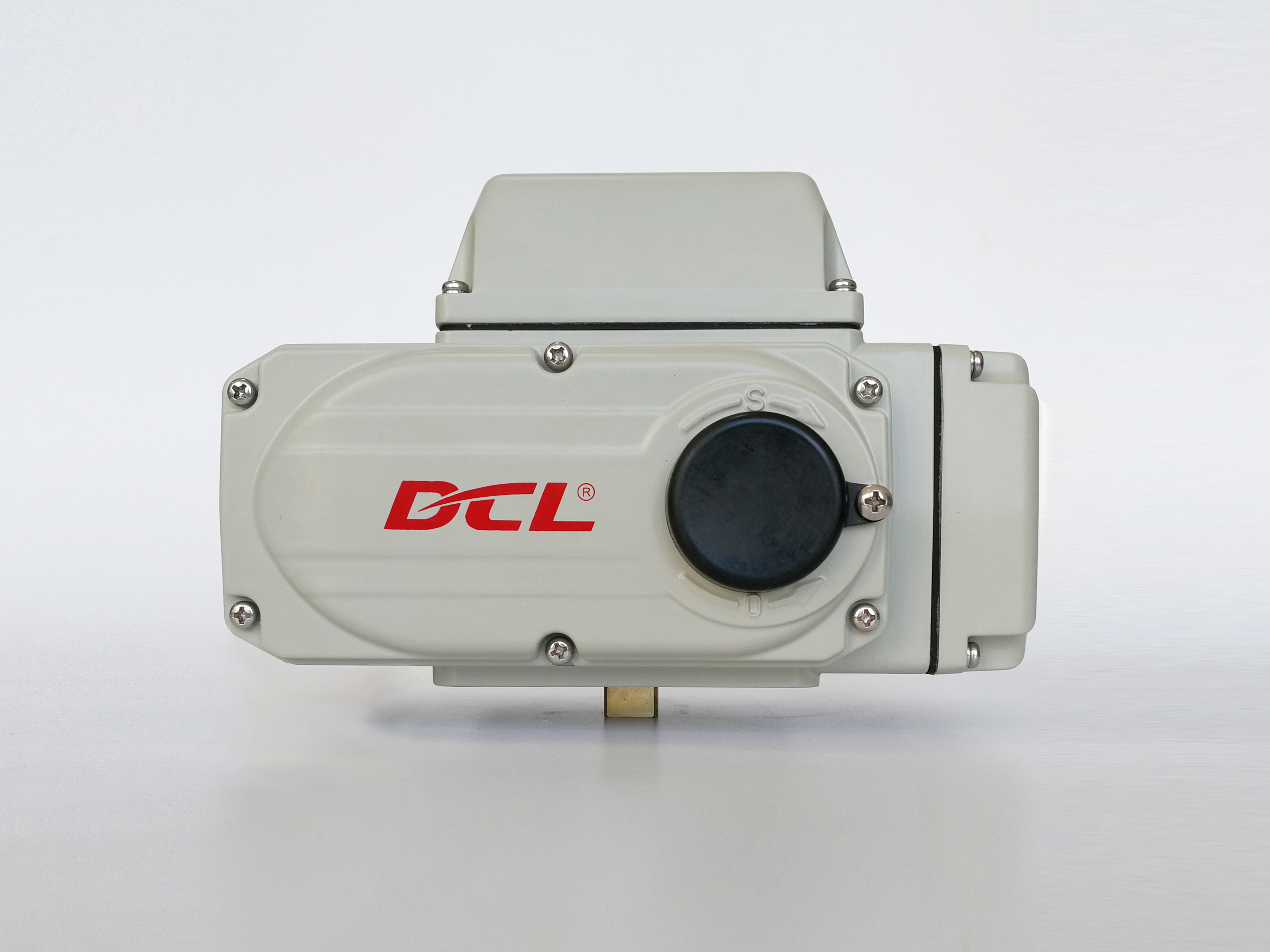

IP67 Snelopenende Elektrische Actuator 2–8 s 25–80 Nm

DCL-K10 Productkenmerken

• Verkrijgbaar in 25 Nm/2 s, 50 Nm/4 s en 80 Nm/8 s.

• Verstelbare 0 ̊ 90°-afstand; de werktijden zijn gebaseerd op een volledige 90°-afstand.

• Ondersteunt DC24V, AC24V, AC110V, AC220V en AC380V

• Type G besturingscircuit voor DC24V-werking.

• Type A/B besturingscircuits voor AC24V, AC110V en AC220V.

• Type H driefasige besturingscircuit voor AC380V.

• IP67 standaard, IP68 optioneel.

• In het aangegeven omgevingstemperatuurbereik van -25 °C tot +55 °C.

• ISO 5211 F05/F07 Direct-mount interfaces.

• 9×9, 11×11 en 14×14 mm rijwiel.

• Twee weerbestendige G1/2-kabelconnectoren voor stroom- en signaalkoppelingen.

• Optioneel anticondensatieverwarmer, koepelindicator en handmatige bediening.

Belangrijkste specificaties

Productbeschrijving

De DCL-K10 is een elektrische actuator met snelle opening voor kleine kwartdraaiventielen en geautomatiseerde apparatuur die een bepaalde korte reactietijd vereist.Beschikbare configuraties zorgen voor een volledige 90° slag bij 25 Nm in twee seconden, 50 Nm in vier seconden of 80 Nm in acht seconden.

De stroomvoorziening is onder andere DC24V, AC24V, AC110V, AC220V en AC380V. Het besturingscircuit is afhankelijk van de stroomvoorziening: type G wordt gebruikt voor DC24V,Type A/B voor de vermelde enkelfasige wisselstroomversies en type H voor driefasige AC380V-werking.

De actuator is voorzien van een verstelbare 0 ̊90° beweging en een ISO 5211 F05/F07 rechtstreeks bevestigingsinterface.Twee weerbestendige G1/2-kabelconnectoren scheiden de stroom- en signaalkoppelingen.

Het beschikbare koppel is rechtstreeks gerelateerd aan de bedrijfsduur. De twee-seconden versie biedt 25 Nm en mag niet worden beschreven als een 80 Nm twee-seconden actuator.De juiste configuratie moet worden gekozen op basis van het maximale werkmoment van de klep en de vereiste reactietijd..

In de productdocumentatie wordt vermeld dat het snelopendingsbereik niet geschikt is voor vlinderkleppen of andere kleppen waarvoor een zelfvergrendelende aandrijving nodig is.de ingenieurs moeten bevestigen dat het proceskoppel de klep niet kan terugdrijven en de bevestigingsflens moeten controleren, de vierkante aandrijving en de hoogte van de klepstam.
