CSA IP67 18Nm Subminiature Elektrische Kwartslag Actuator

• Standaarduitvoer van 18 Nm met een bedrijfsduur van 15 seconden.

• Maximaal koppel van 24 Nm.

• Optionele bedrijfsconfiguraties van 7 s/9 Nm en 30 s/25 Nm.

• Instelbare slag van 0–90° voor kleine kogel- en vlinderkleppen.

• Compact ontwerp van 1,2 kg voor apparatuur met beperkte installatieruimte.

• IP67-behuizing met een opgegeven omgevingstemperatuurbereik van -25 °C tot +55 °C.

• Modelafhankelijke voedingen van DC12V, DC24V, AC24V, AC110V en AC220V.

• Opties voor aan/uit, tussenpositie en modulatiebesturing.

• ISO 5211 F03, F04 en F05 directe montage-interfaces.

• 9*9 mm en 11*11 mm aandrijfvierkantopties voor klepsteel tot 16 mm hoog.

• Installatie door 360° en een zevenaderige kabelverbinding.

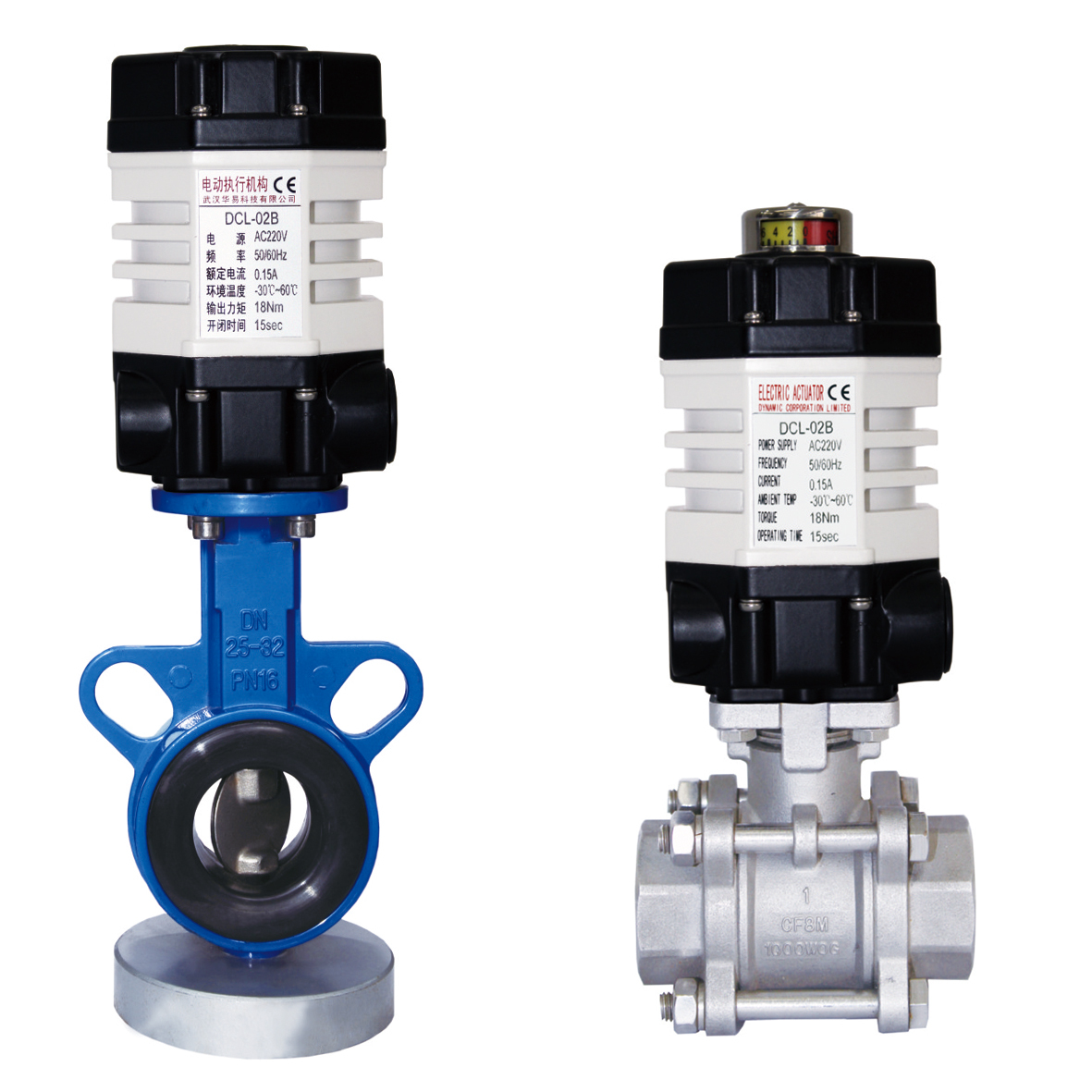

De DCL-02 is een subminiaturiseerde kwartslag elektrische actuator met een gewicht van ongeveer 1,2 kg. Hij is ontworpen voor kleine kogelkleppen, vlinderkleppen en andere apparaten die een instelbare rotatiebeweging van 0–90° vereisen.

De standaardconfiguratie levert een uitgangskoppel van 16 Nm met een bedrijfsduur van 15 seconden, terwijl het opgegeven maximale koppel 24 Nm bedraagt. Optionele configuraties omvatten 7 seconden bij 9 Nm en 30 seconden bij 25 Nm, waardoor de bedrijfssnelheid kan worden afgestemd op de vereiste klepkoppel.

De actuator heeft een IP67-behuizing en een opgegeven omgevingstemperatuurbereik van -25 °C tot +55 °C. Typische toepassingen zijn onder meer waterbehandeling, HVAC, gebouwautomatisering, brandwaterinstallaties, industriële apparatuur en kleine geautomatiseerde leidingsystemen.

ISO 5211 F03, F04 en F05 directe montage-interfaces zijn verkrijgbaar met 9*9 mm of 11*11 mm aandrijfvierkanten. De toegestane klepsteelhoogte is maximaal 16 mm. De klefflens, de afmetingen van de steel en het werkelijke bedrijfskoppel moeten vóór bestelling worden gecontroleerd, in plaats van de actuator alleen op basis van de nominale klepdiameter te selecteren.

Afhankelijk van de voeding en het regelcircuit kan de DCL-02 aan/uit-werking, tussenpositiebesturing of modulatiebesturing bieden. Beschikbare voedingen zijn DC12V, DC24V, AC24V, AC110V en AC220V, waardoor de actuator geschikt is voor compacte apparatuur en klepautomatiseringssystemen met laagspanning.

• Kwartslagbediening
• Twee hulp-eindschakelaars ter bevestiging van de kleppositie
• Hard gegoten aluminium behuizing met hoge druk, weerbestendig IP67 en NEMA 4X
• Niet-geventileerde motor met hoog startkoppel en kleine traagheidskracht
• Volledig metalen zelfborgend tandwielmechanisme, blijft in de laatst bekende positie bij stroomuitval
• Klepstandindicator/platte indicator of convexe indicator beschikbaar
• Handmatige overbrugging
• Standaard ISO5211 directe installatie
• CSA-gecertificeerd volgens UL 429 en CSA C22.2, CE-markering
