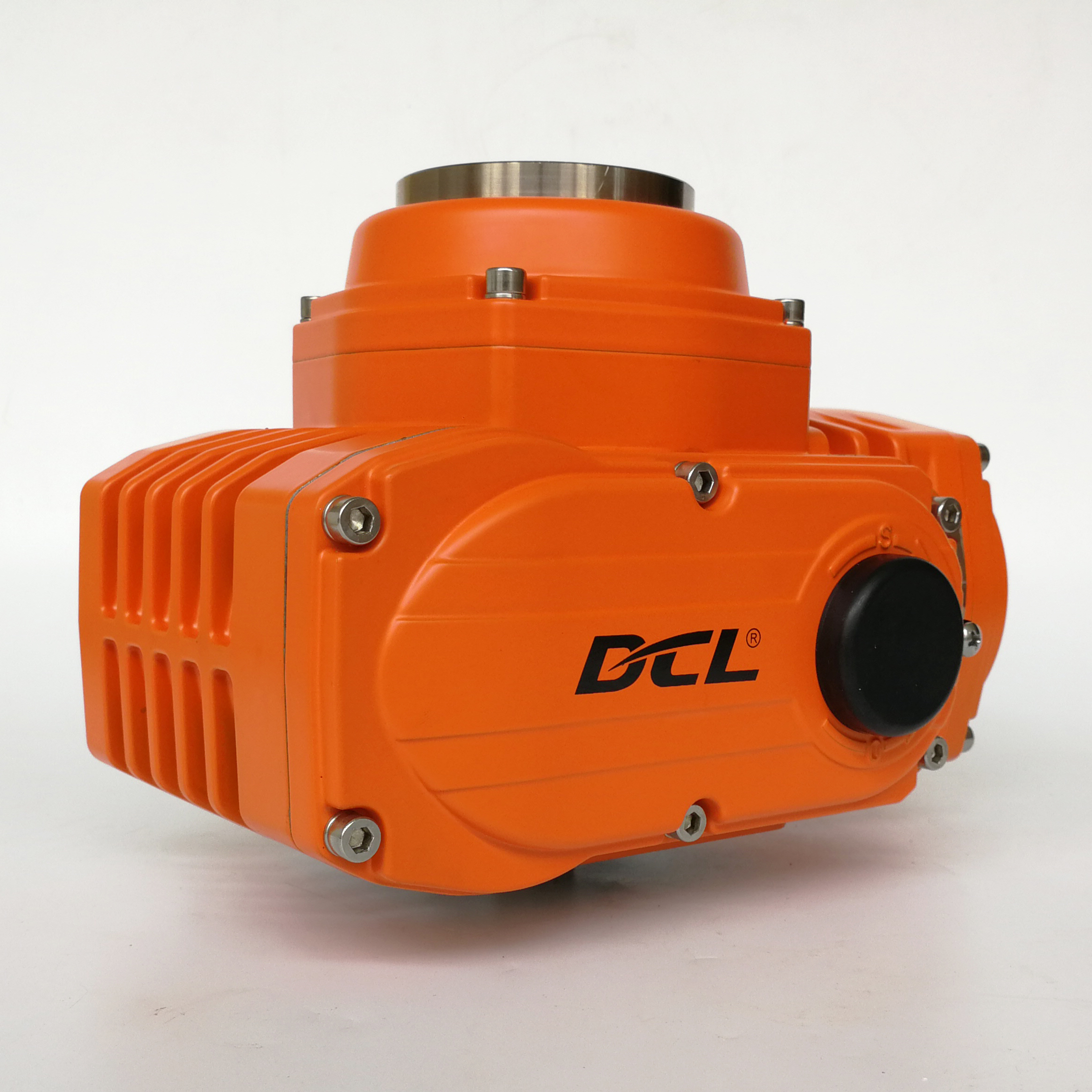

CSA ATEX IP68 explosiebestendige elektrische actuator met een kwart draaikracht 50 ‰ 3000 Nm

• Standaard uitgangskoppel van 50 tot 3000 Nm, met een maximaal koppel van 65 tot 3900 Nm.

• IP68 behuizing en een gespecificeerd omgevingstemperatuurbereik van -25°C tot +55°C.

• Markeringen voor explosiebescherming omvatten Ex db h IIC T4 Gb en Ex h tb IIIC T135°C Db.

• Noord-Amerikaanse classificaties omvatten Klasse I, Divisie 1, Groepen C en D, T5/T6, en Klasse I, Zone 1.

• Verkrijgbaar met aan-uit, positie-feedback of modulerende besturing.

• Modulerende versies accepteren 4–20 mA, 1–5 VDC of 2–10 VDC ingang en bieden 4–20 mA positie-feedback.

• Basisfout van de modulerende functie is niet meer dan ±1%, met een herhalingsfout van niet meer dan 1%.

• ISO 5211 directe montageopties en modelafhankelijke DC12V, DC24V, AC110V, AC220V of AC380V voedingen.

• Optionele overkoppelingsbeveiliging, anti-condensatie verwarming, Modbus RTU en fail-safe terugkeer.

De DCL explosiebestendige kwartslag elektrische actuator is ontworpen voor klepautomatisering in de olie- en gasindustrie, petrochemische, chemische, metallurgische en andere industriële omgevingen waar brandbare gassen of brandbaar stof aanwezig kunnen zijn. Het assortiment omvat modellen van DCL-Ex05 tot DCL-Ex300, met een standaard uitgangskoppel van 50 tot 3000 Nm.

De serie is geschikt voor het automatiseren van kogelkranen, vlinderkleppen, plugkleppen en andere roterende kleppen. De IP68 behuizing heeft een gespecificeerd omgevingstemperatuurbereik van -25°C tot +55°C. ATEX/IECEx markeringen en Noord-Amerikaanse Klasse I, Divisie 1 configuraties zijn beschikbaar voor projecten die naleving van gevaarlijke locaties vereisen.

Besturingsopties omvatten aan-uit bediening, passieve contact feedback, weerstandsfeedback en modulerende positiebesturing. Modulerende versies accepteren 4–20 mA, 1–5 VDC of 2–10 VDC commando's en bieden 4–20 mA kleppositie feedback. De gespecificeerde basisfout is niet meer dan ±1%, en de herhalingsfout is niet meer dan 1%.

Optionele overkoppelingsbeveiliging kan het motorcircuit onderbreken wanneer een vastgelopen klep ervoor zorgt dat het koppel een vooraf ingestelde limiet bereikt. Een optionele opgeslagen energie fail-safe module kan de klep naar een vooraf gedefinieerde open, gesloten of huidige positie bewegen na stroomuitval. Certificering, spanning, bedrijfstijd, besturingsmodus en optionele functies moeten worden bevestigd voor het geselecteerde model.
