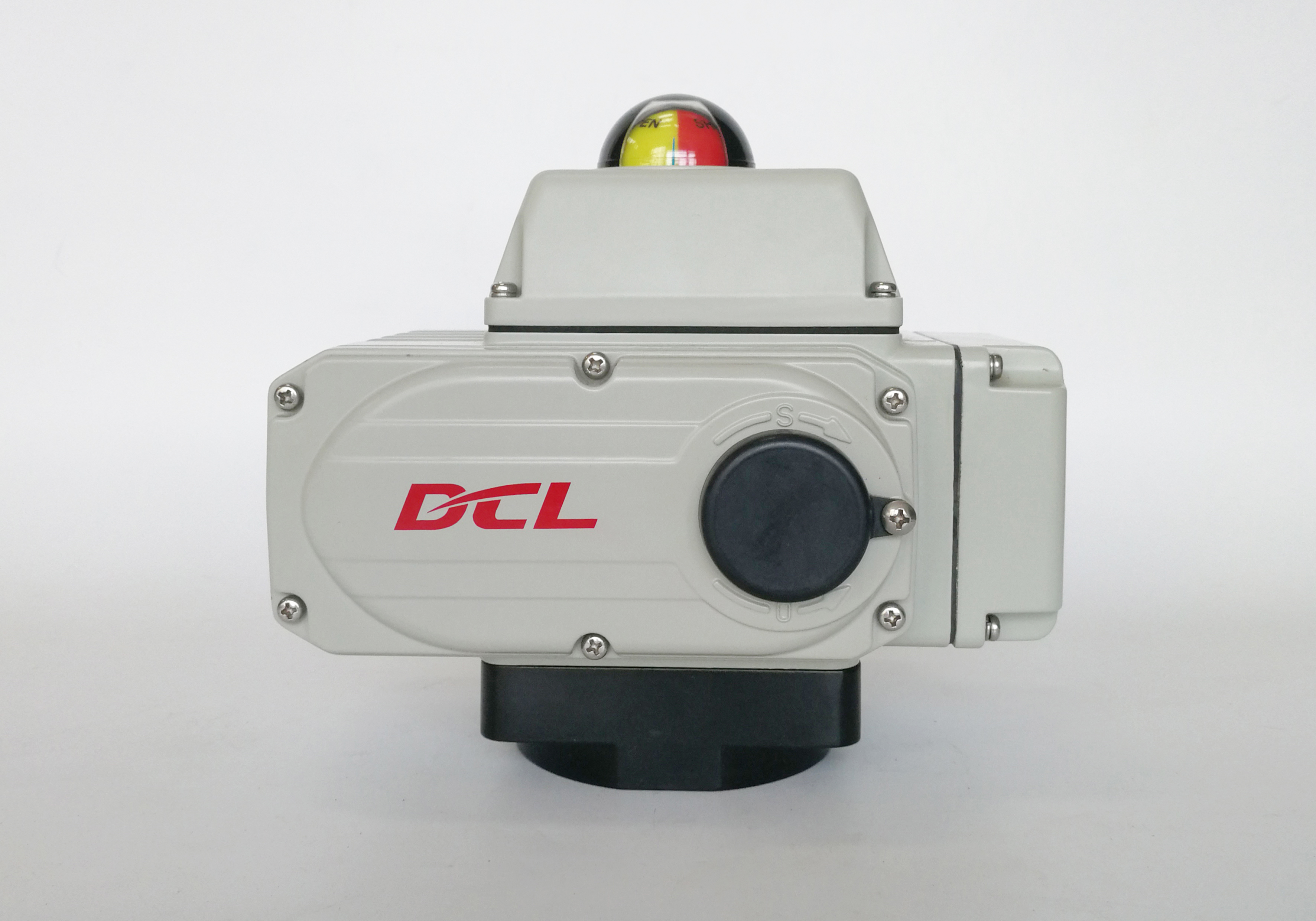

CSA 30S 100Nm 1/4 slagbediening met mechanische eindschakelaars compacte actuator
Productdetails
| Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC | Installatiehoek | 360° |
|---|---|---|---|
| Standaard tijd/koppel | 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs | Totaal gewicht | 1,2 kg tot 20 kg |
| Motorvermogen | 6W tot 140W | Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Beschermingsgraad | IP67 NEMA4/4X |
Productomschrijving
Niet-geventileerde omkeerbare inductietype motor uitgeruste compacte actuator
Kenmerken
- 1/4 slag bediening met mechanische eindschakelaars
- Automatiseert kogelkraan en vlinderklep om de stroming aan te passen of af te sluiten
- Alle bronzen legering wormwielsector is zeer duurzaam en bestand tegen wrijving met hoge kracht
- Meer dan 10.000 keer volledige open en sluit levenscycli met volledige nominale belasting met een inschakelduur van 80%
- Compact formaat voor beperkte ruimte met weerbestendige IP67/type 4X aluminium behuizing
- Corrosiebescherming robuuste aluminiumlegering met thermisch gebonden polyestercoating
- Volledig metalen tandwieloverbrenging met zelfborgend wormwiel
- Visuele kleppositie-indicator
- Twee elektrische eindschakelaars om de kleppositie te bevestigen, geen extra rem nodig
- Inbussleutel handmatige overbrugging
- CSA-gecertificeerd/UL-conform/CE-gemarkeerd/RoHS 3.0 getest
- Update: De DC12V-voedingsmodellen DCL-02, DCL-05, DCL-10 en DCL-20 hebben CSA-certificering verkregen.
- Update: De DC24V-voedingsmodellen DCL-100/200/300 hebben CSA-certificering verkregen.
Beschrijving
DCL compacte elektrische actuatoren zijn ontworpen voor betrouwbare integratie in moderne gebouwautomatisering en HVAC-systemen. Vaak gecombineerd met vlinderkleppen, bieden ze nauwkeurige controle van de binnentemperatuur, luchtvolume, waterstroming en hydronische systeembalans.
Hoogfrequente modulatie en lange levensduur
Voor toepassingen die frequente en nauwkeurige kleppositionering vereisen, gebruiken DCL actuatoren zware motoren met een inschakelduur tot 70%. Dit maakt frequente modulatie en herhaalde positionering mogelijk, terwijl stabiele prestaties behouden blijven gedurende langere bedrijfsperioden. Hun duurzame mechanische en elektrische ontwerp helpt onderhoudsvereisten te verminderen en ondersteunt een lagere totale eigendomskosten gedurende de levensduur van de actuator.
Betrouwbare werking voor binnen- en buitentoepassingen
Ontworpen voor veeleisende HVAC-omgevingen, zijn DCL compacte elektrische actuatoren geschikt voor zowel binnen- als buiteninstallaties. Een optionele anti-condensatieverwarmer kan worden geïntegreerd om de ophoping van interne vochtigheid te helpen voorkomen en het risico op condensatiegerelateerde corrosie te verminderen.
Naleving van internationale veiligheidsnormen
DCL HVAC elektrische actuatoren worden getest volgens de toepasselijke UL- en CSA-vereisten en vallen onder de CSA-certificering. Ze worden ook onafhankelijk geverifieerd door SGS op naleving van CE- en RoHS-vereisten, ter ondersteuning van gebruik in internationale gebouwautomatisering en HVAC-projecten.
Specificatie
| Actuator Type | Standaard Tijd/Koppel | Optionele Tijd/Koppel | Draaihoek (Max. bereik) | Totaal Gewicht | Voeding | Geselecteerd Besturingscircuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Instelbaar | 1.2Kg | DC12V/DC24V/AC24V AV110V/AC220V | Typen A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Instelbaar | 2.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Instelbaar | 4.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Instelbaar | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Instelbaar | 19Kg |
DC24V/AC110V/ AC220V/AC380V |
Typen A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Prestatieparameters Lijst van Regeltype (Type E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Instelbaar | 4.5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
