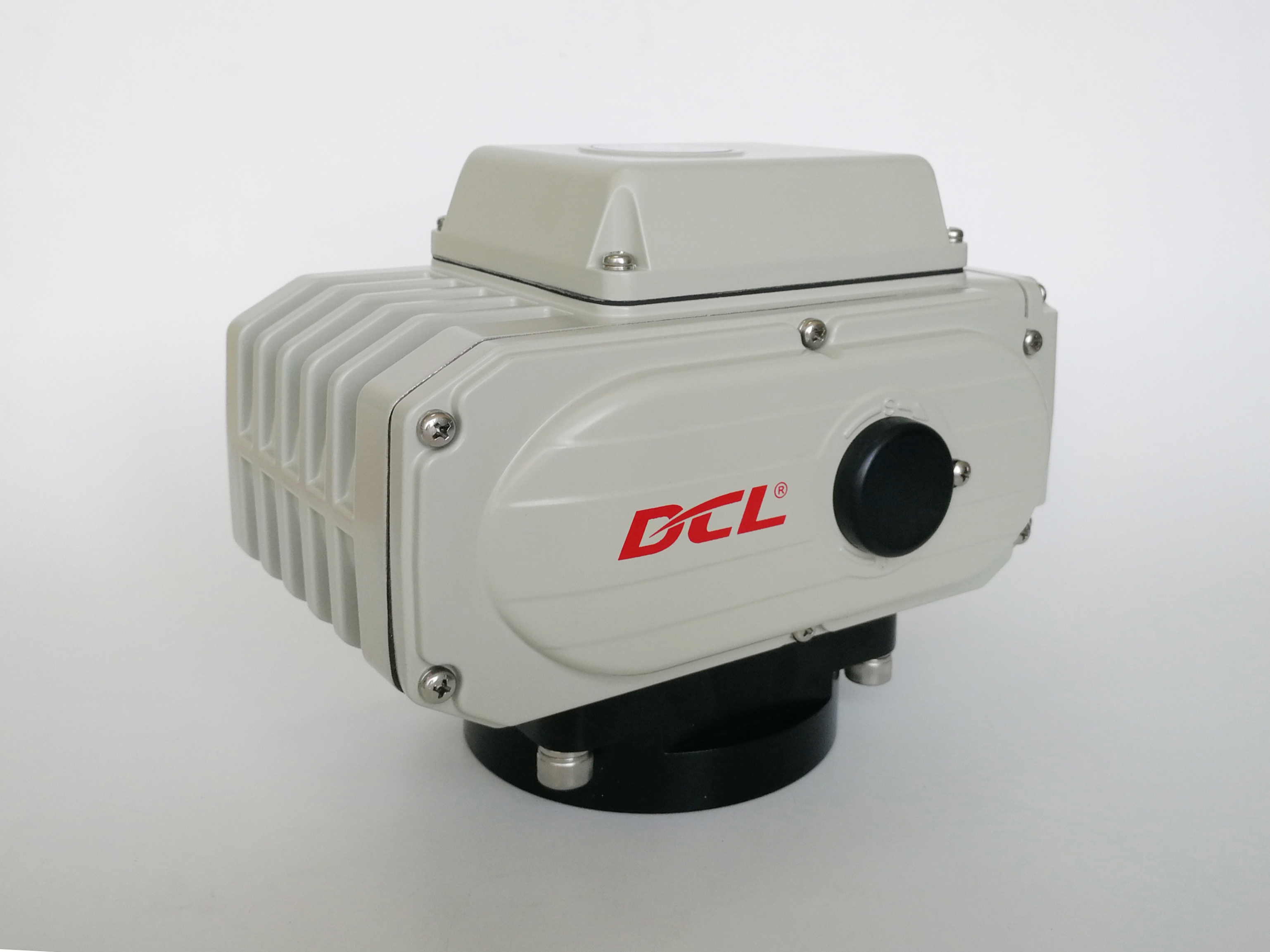

Een onderhoudsvriendelijke niet-geventileerde omkeerbare inductiemotor met een compacte actuator
Productdetails
| Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC | Installatiehoek | 360° |
|---|---|---|---|
| Standaard tijd/koppel | 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs | Totaal gewicht | 1,2 kg tot 20 kg |
| Motorvermogen | 6W tot 140W | Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Beschermingsgraad | IP67 NEMA4/4X |
Productomschrijving
Compacte actuator aangedreven door een onderhoudsvriendelijke, niet-geventileerde, omkeerbare inductiemotor
Kenmerken
- 1/4 slag bediening met mechanische eindschakelaars
- Automatiseert kogelkranen en vlinderkleppen om de doorstroming aan te passen of af te sluiten
- Alle bronzen legering wormwielsector is zeer duurzaam en bestand tegen wrijving met hoge kracht
- Meer dan 10.000 volledige open- en sluitcycli met vol nominale belasting en een inschakelduur van 80%
- Compact formaat voor beperkte ruimte met weerbestendige IP67/type 4X aluminiumlegering behuizing
- Corrosiebescherming robuuste aluminiumlegering met thermisch gebonden polyestercoating
- Volledig metalen tandwieloverbrenging met zelfremmend wormwiel
- Visuele indicator van de kleppositie
- Twee elektrische eindschakelaars om de kleppositie te bevestigen, geen extra rem vereist
- Inbussleutel handmatige overbrugging
- CSA-gecertificeerd/UL-conform/CE-gemarkeerd/RoHS 3.0 getest
- Update: De DC12V-voedingsmodellen DCL-02, DCL-05, DCL-10 en DCL-20 hebben de CSA-certificering verkregen.
- Update: De DC24V-voedingsmodellen DCL-100/200/300 hebben de CSA-certificering verkregen.
Beschrijving
Compacte elektrische actuatoren voor gebouwautomatiseringssystemen
DCL compacte elektrische actuatoren zijn ontworpen voor betrouwbare integratie in moderne gebouwautomatiseringssystemen. Deze actuatoren, die vaak worden gecombineerd met vlinderkleppen, bieden nauwkeurige regeling van de binnentemperatuur, luchtvolume, waterdoorstroming en hydraulische balans in HVAC- en gebouwbeheertoepassingen.
Hoogfrequente modulatieprestaties en lange levensduur
Ontworpen voor toepassingen met frequente aanpassingen, beschikken DCL actuatoren over duurzame motoren met een inschakelduur van 70%, wat stabiele werking onder herhaalde modulatieomstandigheden mogelijk maakt. De geoptimaliseerde aandrijfstructuur ondersteunt langdurige prestaties en helpt tegelijkertijd de onderhoudsvereisten en de totale bedrijfskosten gedurende de levenscyclus van de apparatuur te verlagen.
Betrouwbare bescherming voor binnen- en buitentoepassingen
Gebouwd voor diverse installatieomgevingen, zijn DCL compacte elektrische actuatoren geschikt voor zowel binnen- als buitentoepassingen. Een optionele anti-condensatieverwarmer is beschikbaar om de interne vochtigheidsophoping te verminderen en elektrische componenten in vochtige omgevingen te beschermen.
Wereldwijde veiligheidsnormen en naleving
DCL HVAC elektrische actuatoren zijn ontwikkeld volgens internationale veiligheidseisen. De producten zijn getest om te voldoen aan UL- en CSA-normen, met CSA-certificering beschikbaar. Nalevingsverificatie door SGS voor CE- en RoHS-vereisten ondersteunt verder hun toepassing in wereldwijde gebouwautomatiseringsprojecten.
Specificatie
| Actuator Type | Standaard Tijd/Koppel | Optioneel Tijd/Koppel | Draaihoek (Max. bereik) | Totaal Gewicht | Voeding | Geselecteerd besturingscircuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Instelbaar | 1,2Kg | DC12V/DC24V/AC24V AV110V/AC220V | Typen A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Instelbaar | 2,5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Instelbaar | 4,5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Instelbaar | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Typen A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9,5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Instelbaar | 19Kg |
DC24V/AC110V/ AC220V/AC380V |
Typen A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19,5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Lijst met prestatieparameters van het insteltype (Type E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Instelbaar | 4,5Kg | DC24V±10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9,5Kg | |||
