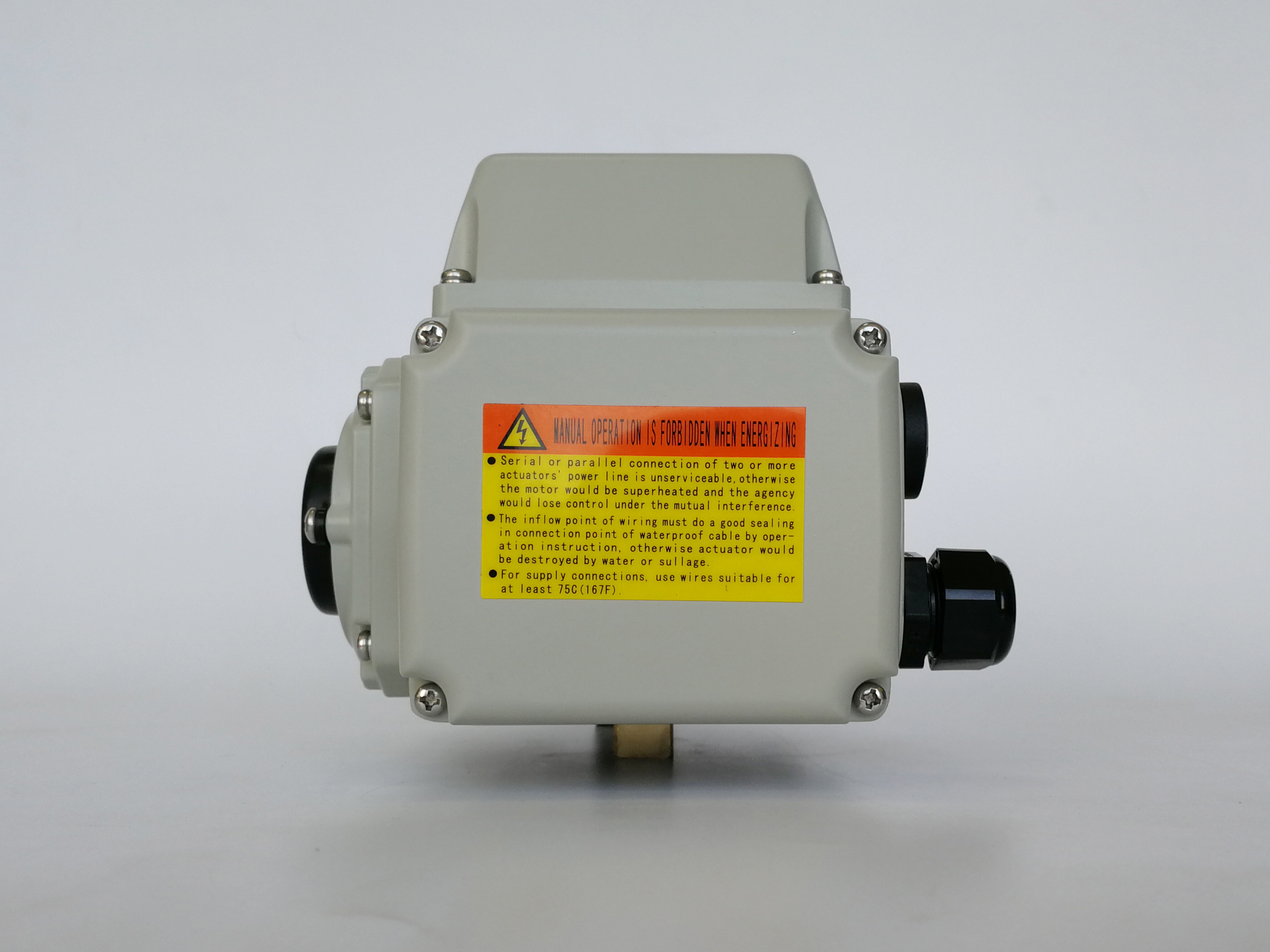

DC24V 30S 100Nm overkoppelbeveiliging Waterdichte elektrische actuator

  • DC24V 30S 100Nm over torque protection Water-proof Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-10B
Min. bestelaantal 1 st
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union,
Levering vermogen 5000 stuks/maand
Productdetails
Functie Robuust IP67 waterdicht Installatiehoek 360°
Naam kwartslag aandrijving Beschermingsgraad IP67 NEMA4/4X
Voeding 24VAC/110VAV/220VAC Installatie Gemakkelijk Installatie en Onderhoud
Structuur Aandrijving Kleur Aangepast
Markeren

DC24V elektrische actuator met overkoppelingsbeveiliging

,

waterdichte kwartslag actuator 100Nm

,

30S elektrische actuator met waterdicht ontwerp
Laat een bericht achter
Productomschrijving

Waterdichte compacte elektrische kwartslagactuator / bescherming tegen overkoppel optioneel

Prestatieparameters

Prestatieparameters
Type DCL-10
Stroom DC24V DC12V AC24V AC110V AC380V AC220V
Motorvermogen 25W 25w 25W 25W 15W 25W
Nominale stroom 2.03A 2,60A 2.12A 0,57A 0,10A 0,35A
Standaard tijd/koppel 30S/100Nm
Optioneel tijd/koppel 15S/50Nm 15S/50Nm 60S/100Nm
Draaihoek 0~900Regelbaar, Regelbaar 0~360°
Beschikbaar regelcircuit Type A,B,C,D,E,F,G,H,
Totaal gewicht 4,5 kg
Isolerende weerstand 100MΩ/250VDC 100MΩ/500VDC
Bestand tegen spanningsklasse 500VAC 1 minuut 1500VAC 1 minuut 1800VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 3600onder elke hoek
Elektrische interface Twee G1/2 waterbestendige kabelconnectoren, één voor de stroomlijn en één voor de signaallijn
Omgevingstemperatuur -25~+55℃
Optionele functie Bescherming tegen te hoog koppel/verwarming/koepelindicator/handgreep

Beschrijving

DCL elektrische actuatoren uit de common-serie worden doorgaans gebruikt voor het bedienen van kwartslag vlinderkleppen, kogelkranen, dempers en zwenkarmen. Wanneer een continu voedingssignaal wordt ontvangen, draait de motor in één richting en drijft de output aan via een volledig metalen versnellingsbak die is uitgerust met een wormwiel in de laatste fase, waardoor een rotatie van 90° wordt voltooid. De motor stopt automatisch wanneer de interne nokken de eindschakelaars inschakelen. Wanneer een continu omgekeerd signaal wordt toegepast, draait de motor in de tegenovergestelde richting, waardoor de uitgang teruggaat naar de oorspronkelijke positie.

Als een nauwkeurige koppelregeling vereist is, is er als optie een overkoppelbeveiliging verkrijgbaar. Er is ook een elektronisch PTC-verwarmingselement geïntegreerd als thermostatisch geregelde anticondensatieverwarmer, die de aandrijving beschermt tegen vochtgerelateerde schade.

Kenmerken Samenvatting

Functie: Robuust IP67 Waterdicht
Installatiehoek: 360°
Totaal gewicht: 4,5 kg tot 20 kg
Omgevingstemperatuur: -25℃~+55℃ / -13°F~+131°F
Voeding: 24VAC/110VAV/220VAC
Structuur: Aandrijving
Standaardtijd/koppel: 30S tot 75S/100Nm tot 2500Nm/885in.lbs tot 22125in.lbs
Naam: Kwartslagaandrijving
Motorvermogen: 15W tot 140W
Beschermingsgraad: IP67 NEMA4/4X
Installatie: Eenvoudige installatie en onderhoud
Kleur: Aangepast

Functies

  • Kwartslagbediening met mechanische limieten
  • Robuuste IP67 waterdichte, robuuste gegoten aluminium behuizing/100% test onder water
  • Twee extra eindschakelaars om de kleppositie te bevestigen
  • Visuele klepstandindicator/vlak of bol
  • Handmatige overbrugging/handwiel optioneel
  • Thermische overbelastingsbeveiliging, zware motor met PTC-oververhittingsbeveiliging
  • Zelfremmende, geheel metalen tandwielaandrijving, geen extra rem nodig
  • Een overkoppelbeveiliging is optioneel voor actuatoren met een koppel groter dan 100 Nm
  • CSA vermeld volgens UL429 en CSA C22.2, CE-markering, voldoet aan RoHS 3

Sollicitatie

  1. Universitaire LABS, autolaboratoria.
  2. dieselbrandstofbesparing, enz.
  3. Kleine apparatuur zoals waterbesparing, automatisch controlesysteem en industriële automatische controle in hogescholen en universiteiten.
  4. Landbouwirrigatie, milieubescherming, watervoorziening en -afvoer, waterzuiveringsinstallaties.
  5. Waterbesparende apparaten, drinkwaterapparatuur, etc.
