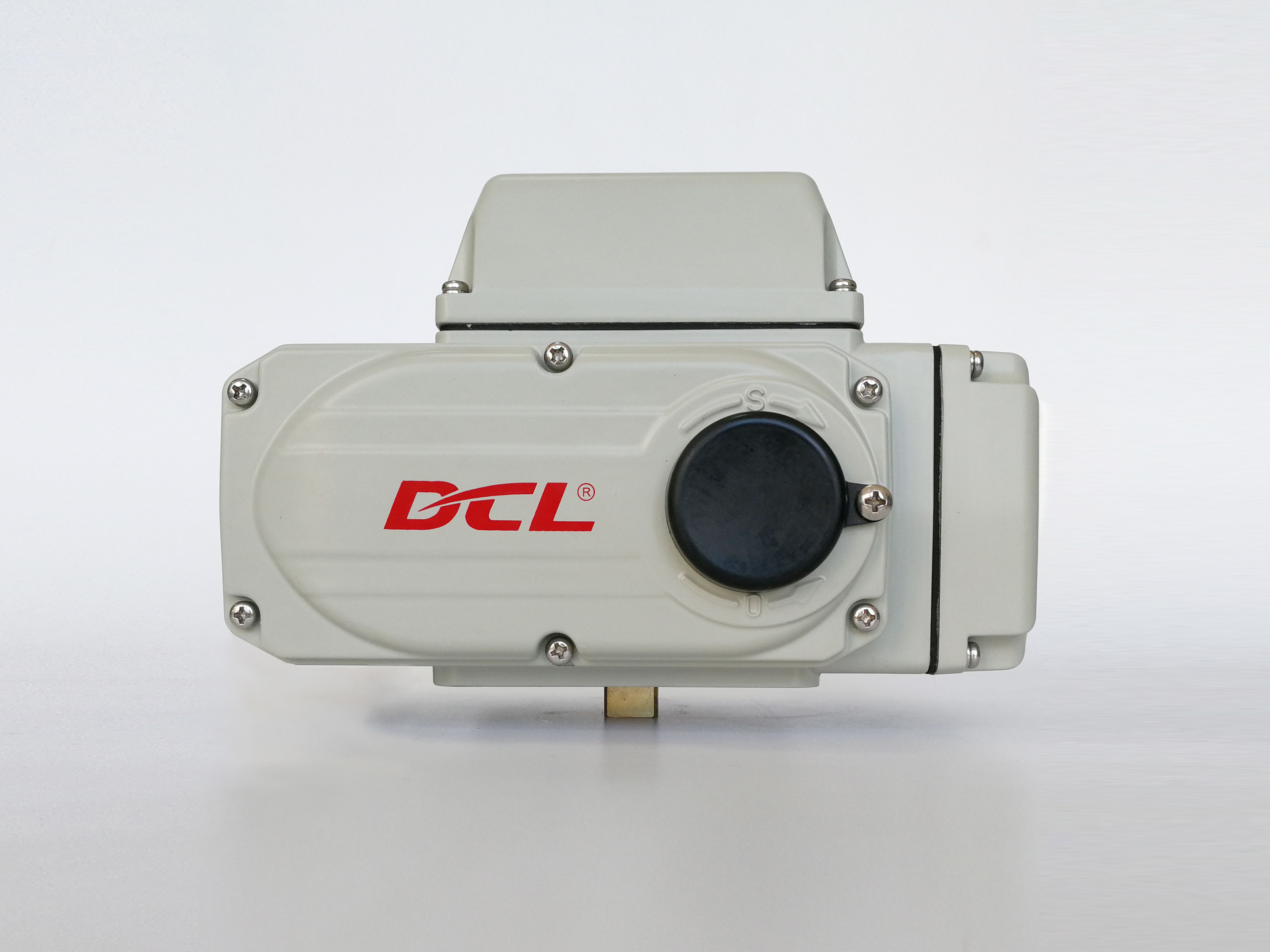

CSA DC12V 30S 100Nm 360° ISO5211 kwartdraai actuator

  • CSA DC12V 30S 100Nm 360° ISO5211 Quarter Turn Actuator
  • CSA DC12V 30S 100Nm 360° ISO5211 Quarter Turn Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL volledig elektrische actuator
Min. bestelaantal 1 st
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stks/maand
Productdetails
Voeding 24VAC/110VAV/220VAC/380VAC/24VDC Installatiehoek 360°
Standaard tijd/koppel 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs Totaal gewicht 1,2 kg tot 20 kg
Motorvermogen 6W tot 140W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Beschermingsgraad IP67 NEMA4/4X
Markeren

CSA DC12V kwartdraai actuator

,

ISO 5211 Compacte actuator

,

een vermogen van niet meer dan 10 kW
Laat een bericht achter
Productomschrijving

Compacte actuator met niet-geventileerde, omkeerbare inductiemotor

Functies

  • 1/4 draaibediening met mechanische limieten
  • Automatiseer kogelkraan en vlinderklep om de stroom aan te passen of af te sluiten
  • Alle wormwieloverbrengingen van bronslegering zijn zeer duurzaam en bestand tegen wrijving met hoge kracht
  • Meer dan 10.000 volledige open en gesloten levenscycli met volledige nominale belasting en een inschakelduur van 80%
  • Compact formaat voor beperkte ruimte met weerbestendige IP67/type 4X behuizing van aluminiumlegering
  • Corrosiebescherming robuuste aluminiumlegering met thermisch gebonden polyestercoating
  • Geheel metalen tandwieltrein met zelfremmend wormwiel
  • Visuele klepstandindicator
  • Twee elektrische eindschakelaars om de kleppositie te bevestigen, geen extra rem nodig
  • Handmatige override met inbushandgreep
  • CSA-gecertificeerd/UL-conform/CE-gemarkeerd/RoHS 3.0 getest
  • Update: De DC12V-voedingsmodellen DCL-02, DCL-05, DCL-10 en DCL-20 hebben een CSA-certificering verkregen.
  • Update: De DC24V-voedingsmodellen DCL-100/200/300 hebben een CSA-certificering verkregen.

Beschrijving

DCL compacte elektrische actuatoren zijn ontworpen voor naadloze integratie in gebouwautomatiseringssystemen en leveren nauwkeurige controle over de binnentemperatuur, het luchtvolume, de waterstroom en de hydraulische balans wanneer ze vaak worden gecombineerd met vlinderkleppen. Om uiterst nauwkeurige modulatie te bereiken, zijn deze actuatoren uitgerust met krachtige motoren met een inschakelduur van 80%, die continue hoogfrequente aanpassingen ondersteunen. Ze zijn gebouwd voor een ultralange levensduur, minimaliseren de onderhoudsvereisten van de aftermarket en verlagen de totale eigendomskosten aanzienlijk. Bovendien zijn deze units robuust ontworpen voor zware omstandigheden (geschikt voor installatie zowel binnen als buiten) en bieden ze een optionele anticondensatieverwarming om vocht en corrosie actief te voorkomen. Alle DCL HVAC-actuatoren garanderen een compromisloze wereldwijde veiligheid en betrouwbaarheid en worden rigoureus getest volgens de UL- en CSA-normen, zijn volledig CSA-gecertificeerd en worden onafhankelijk door SGS geverifieerd op CE- en RoHS-conformiteit.

Specificatie

Type aandrijving Standaard tijd/koppel Optioneel tijd/koppel Draaihoek (max. bereik) Totaal gewicht Voeding Geselecteerd regelcircuit
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90°Verstelbaar 1,2 kg DC12V/DC24V/AC24V AV110V/AC220V Soorten A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Verstelbaar 2,5 kg DC12V/DC24V/AC24V AV110V/AC220V/AC380V Soorten A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Verstelbaar 4,5 kg DC12V/DC24V/AC24V AV110V/AC220V/AC380V Soorten A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90°Verstelbaar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Soorten A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90°Verstelbaar 19 kg

DC24V/AC110V/

AC220V/AC380V

 Soorten A/B/C/D/E/F/H
DCL-200 90S/2000Nm
19,5 kg
DCL-300 110S/3000Nm
20 kg
Prestatieparameters Lijst met aanpassingstypes (Type E)
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90°Verstelbaar 4,5 kg DC24V ± 10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
