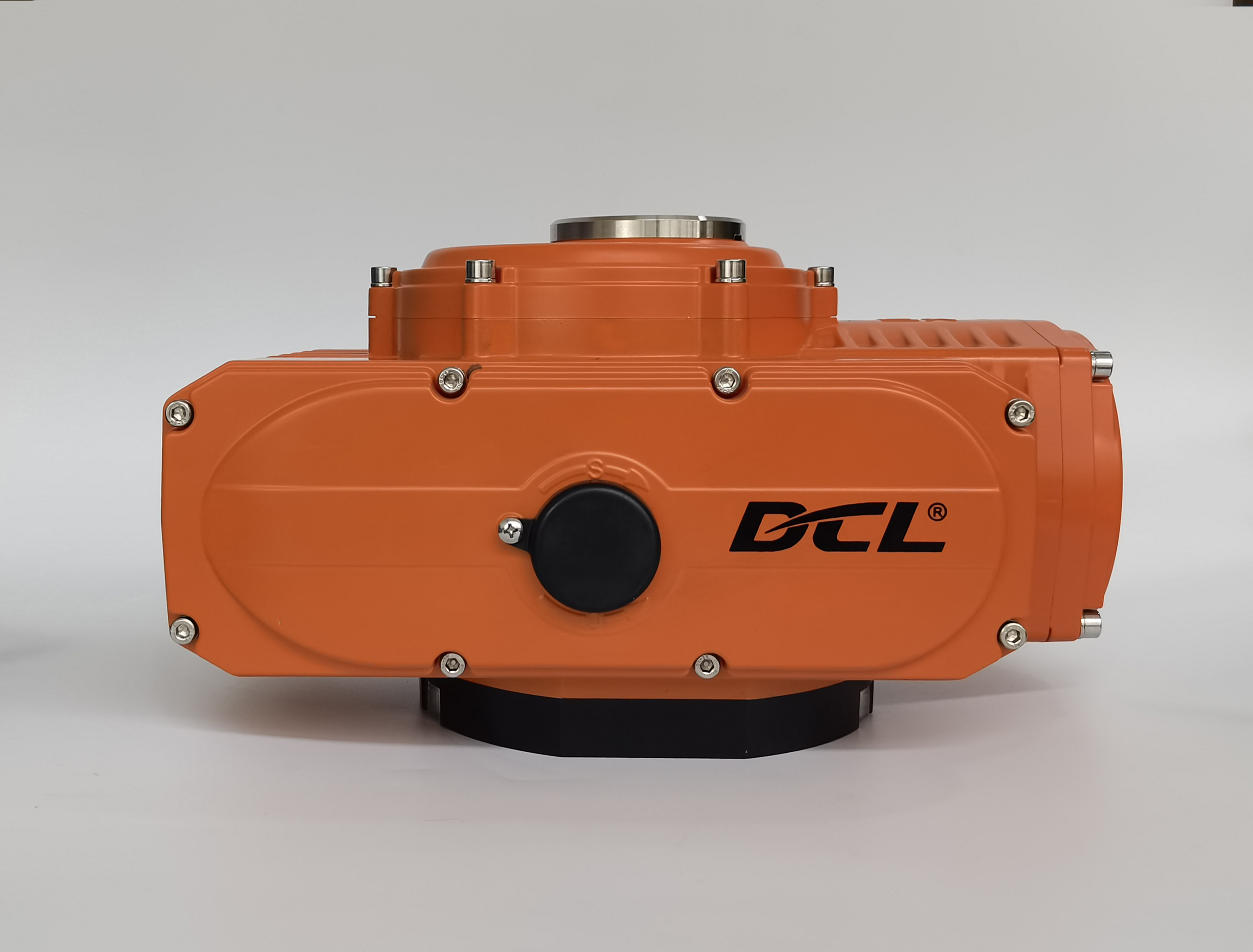

CSA IP68 DC24V 1000Nm 2000/3000Nm explosiebestendige klepactuator

• Draaihoek ≤360° verstelbaar met elektrische eindschakelaars
• Explosieveilige kwaliteit ExdIICT4 voor zonesysteem en groep C, D T4 voor divisiesysteem
• Roestvrijstalen visuele klepstandindicator met 10 mm lens van gehard glas
• Behuizing van harde gegoten aluminiumlegering, bestand tegen hoge explosieve druk binnenin
• Robuuste, volledig gesloten asynchrone motor met eekhoornkooi en brandbehandeling
• Handmatige bediening met inbushandgreep/handwiel optioneel
• Skeletolieafdichting met dubbele lip en O-ringafdichting om beschermingsgraad IP68 te garanderen
• Standaard ISO 5211 directe montage
• Update: De DC24V-voedingsmodellen DCL-Ex100, DCL-Ex200 en DCL-Ex300 hebben een CSA-certificering verkregen.

Het volledige assortiment explosieveilige elektrische actuatoren van DCL is CSA-gecertificeerd.

De DCL-Ex100 explosieveilige elektrische actuator is een heavy-duty kwartslag vloeistofaandrijfapparaat dat speciaal is ontworpen voor brandbare en explosieve zones met een hoog risico, met een instelbare draaihoek van 0-90°. Dit model werkt onder standaardomstandigheden en levert een koppel van 1000 Nm (met looptijden van 30S of 50S) en biedt een maximale koppelreserve tot 1300 Nm, waardoor het naadloos vlinderkleppen tot DN300 of kogelkranen tot DN200 kan aandrijven. Om bestand te zijn tegen zware petrochemische en olie- en gasomgevingen, maakt de robuuste behuizing gebruik van een nauwkeurige vlambestendige verbindingstechniek met ronde naden; het behaalt niet alleen een IP68 fysieke beschermingsgraad voor onderdompeling, maar beschikt ook over uitgebreide wereldwijde veiligheidscertificeringen, waaronder ATEX/IECEx (Ex db h IIC T4 Gb en Ex h tb IIIC T135°C Db) en Noord-Amerikaanse CSA (Klasse I, Divisie 1, Groepen C en D T5/T6). Wat mechanische integratie en elektrische bediening betreft, is deze compacte unit van 14,5 kg uitgerust met een ISO5211-conforme montagebasis voor directe installatie (voorzien van F10/F12-flenzen en vierkante aandrijvingen van 22×22 mm of 27×27 mm voor klepsteelhoogtes ≤40 mm) en ondersteunt diverse voedingsingangen zoals DC24V (113W), AC110V/220V (120W) en AC380V (90W). Afhankelijk van de vereisten voor de automatisering van de locatie kunnen technische teams de actuator configureren met een 4-20 mA analoge servocontroller, overkoppelbeveiliging, PTC-ontvochtigingsverwarmer, Modbus-communicatie of een fail-safe retourmodule, waardoor een zeer nauwkeurige en onderhoudsvrije veiligheidsregellus ontstaat bij complexe omgevingstemperaturen variërend van -25°C tot +55°C.
