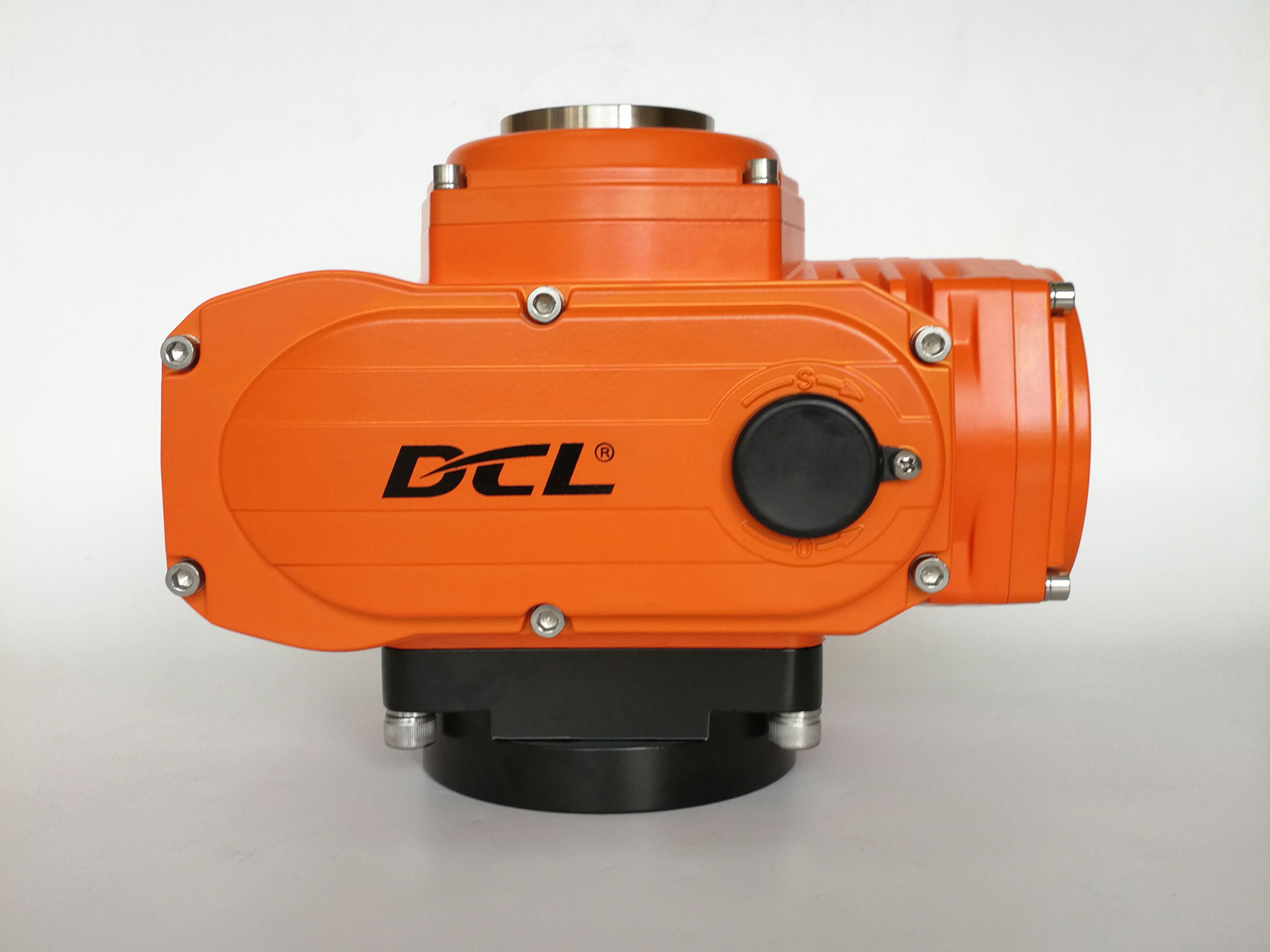

600Nm AC380V CSA ATEX CE Quarter Turn Explosion Proof Electric Actuator

• Kwartslagbediening met mechanische limieten
• Zware motor met thermische overbelastingsbeveiliging
• Robuuste IP68/NEMA 4X behuizing van aluminiumlegering met poedercoating
• Explosieveilige kwaliteit ExdIICT4 voor zonesysteem en groep C, D T4 voor divisiesysteem
• Er is bescherming tegen overkoppel beschikbaar
• Anticondensverwarming is optioneel
• Standaard ISO5211 directe installatie
• Handmatige overbrugging met inbussleutel of handwiel
• CSA-certificering

DCL explosieveilige elektrische actuatoren zijn voorzien van een optioneel geïntegreerd beschermingssysteem tegen overkoppel. Wanneer gevaarlijke leidingkleppen vastlopen als gevolg van kristallisatie van het medium of vreemde onzuiverheden, stijgt het pijpleidingkoppel snel richting een vooraf ingestelde kritische limiet; De koppelschakelaar schakelt onmiddellijk het stroomcircuit uit om het afschuiven van de klepsteel te voorkomen en om interne tandwielaandrijvende apparaten te beschermen tegen schade door overbelasting. Tegelijkertijd is een gevoelige PTC-oververhittingsbeveiliging direct in de wikkelingen van de elektromotor ingebed. In het geval van een onverwachte geblokkeerde motorsituatie waardoor de temperatuur de 105°C bereikt, wordt de lus automatisch losgekoppeld en herstelt zich zodra de windtemperatuur terugvalt naar 80-90°C, waardoor een betrouwbare elektrische en mechanische barrière wordt gesmeed.

Deze units zijn ontworpen voor andere explosieve gas- en stofomgevingen dan kolenmijnen en voldoen aan meer dan 90% van de vereisten voor explosieve atmosferen. Om vlamlekkage uit de fysieke bron te elimineren, worden de holte van de elektromotor, de holte van de elektronische componenten en de verbindingsholte allemaal vervaardigd onder strikte Exd-normen, waarbij gebruik wordt gemaakt van een nauwkeurige ronde naadtoeslag om vuurvaste verbindingen op elkaar af te stemmen.. Door de drukvaste verbindingsspleet en -breedte strikt te optimaliseren, is de robuuste behuizing van gegoten aluminiumlegering veilig bestand tegen intense hoge drukken veroorzaakt door interne explosies zonder schade op te lopen, waardoor de absolute insluiting van interne vonken wordt gegarandeerd. Deze actuatoren hebben een gecertificeerde IP68-beschermingsklasse en zijn volledig Noord-Amerikaans CSA-gecertificeerd (conform ANSI/UL 60079-1 en CSA C22.2 No.30), waardoor ze naadloos voldoen aan zowel de Division- als de Zone-classificatiekaders voor Klasse I, Divisie 1 en Klasse I, Zone 1 gevaarlijke locaties.
