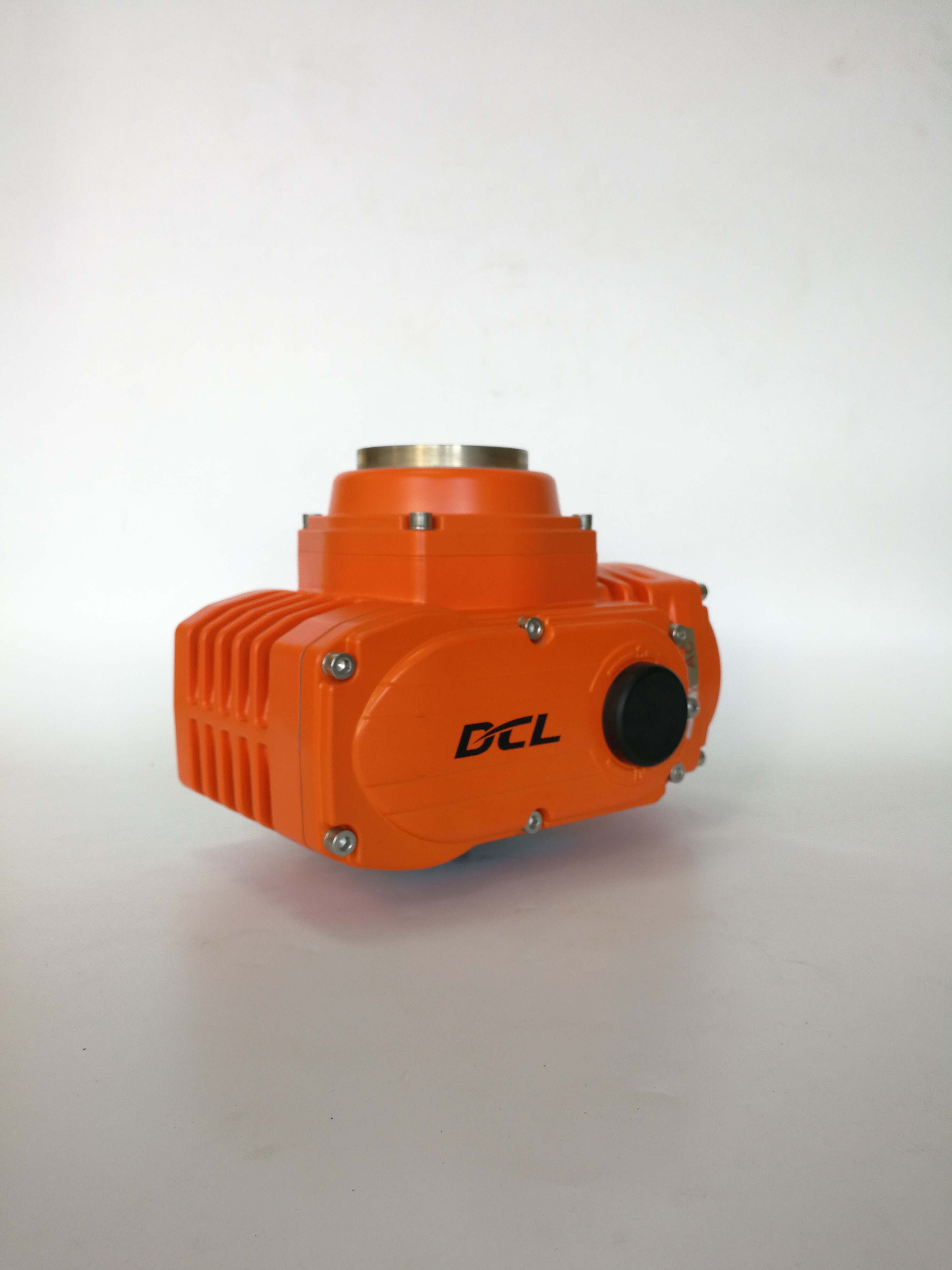

30S 200Nm 90° CSA ATEX Kwartslag Explosieveilige Elektrische Actuator

  • 30S 200Nm 90° CSA ATEX Quarter Turn Explosion Proof Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP68/IECEx/ATEX/UL
Modelnummer DCL-Ex10/Ex20/Ex40/Ex60
Min. bestelaantal 1 ST
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand
Productdetails
Standaardkoppel 100 nm tot 600 nm Standaardtijd 30s tot 45s
Totaal gewicht 5kg tot 10 kg Voeding 24VAC/110VAV/220VAC/380VAC/24VDC
Motorvermogen 15W tot 90W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Installatiehoek 360° Het verzegelen rang IP68 NEMA4X
Markeren

90° explosieveilige elektrische actuator

,

Elektrische ATEX-actuator van 200 Nm

,

CSA-gecertificeerde kwartdraai-actuator
Laat een bericht achter
Productomschrijving
DCL-Ex10 Ex20 afmetingen en parameters.pdf
Overkoppelingsbescherming kleine gepakte explosiebestendige elektrische actuator
Kenmerken
  • Vier kwartdraaien met mechanische beperkingen
  • Zware motor met thermische overbelastingbescherming
  • Robuuste behuizing van IP68/NEMA 4X aluminiumlegering met poedercoating
  • Explosiebestendige graad ExdIICT4 voor zone-systeem en groep C, D T4 voor divisie-systeem
  • Bescherming tegen overkoppeling beschikbaar
  • Anti-condensatieverwarming is optioneel
  • Standaard ISO5211 directe installatie
  • Handmatig omzeilen met Allen-sleutel of handwiel
  • CSA-certificering
Beschrijving

De DCL-explosiebestendige elektrische aandrijflijn kan worden uitgerust met een interne bescherming tegen overkoppeling.bekend om hun lange levensduur en minimale vervorming onder herhaalde compressie, waardoor een stabiele overkoppelingsinstelling wordt gehandhaafd en bij langdurig gebruik wordt voorkomen dat de regelaar verschuift.

De actuator is geschikt voor meer dan 90% van de explosieve gasomgevingen, met uitzondering van toepassingen in de kolenmijnbouw, en bevat vlamvertragende motoren en elektronische componenten.Alle paringsoppervlakken worden strikt gecontroleerd en geïnspecteerd in het leveranciersstadium om te zorgen voor nauwkeurige bewerking en smalle vlamvasthoudende ruimtes, die de interne vonken in de behuizing ondersteunt.

De aluminium behuizing is gegoten met behulp van apparatuur met een hogere tonnage dan die welke wordt gebruikt voor standaard elektrische aandrijvingen.met als resultaat een dichter en sterkere structuur die significant hogere interne explosiedruk kan weerstaan.

De actuator is geslaagd voor CSA-tests overeenkomstig UL- en CSA-normen en voldoet aan zowel de zone- als de divisieclassificatiesystemen voor gevaarlijke locaties.

Specificatie:
Type Ex05E Ex10E Ex20E Ex40E Ex60E
Kracht AC110V/AC220V
Uitgangsmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm
Actietijd 20S 30S 30S 30S 45S
Draaiingshoek 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25 W 40 W 90 W 90 W
Nominale stroom 0.24/0.15A 0.57/0.30A 0.63/0.35A 1.12/0.64A 1.18/0.67A
Totaal gewicht 3.0kg 5.0kg 5.5 kg 9.5 kg 10.0kg
Invoersignaal 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Basisfout maximaal ± 1%
Een wederzijdse fout maximaal 1%
Dode ruimte 00,5%-5,0% verstelbaar
Dempende eigenschappen 0 keer
Herhalende fout in actuator ≤ 1%
Isolatieweerstand 100MΩ/500VDC
Voltage-klasse weerstaan 1500 VAC 1 minuut
Beschermingsklasse IP68
Explosiebestendige kwaliteit Exd II CT4B
Installatiehoek 360° in elke hoek
Elektrische interface

2-M20*1.5 explosiebestendige stekker,klanten moeten een overeenkomstige explosiebestendige kabel aansluiting installeren

bij gebruik volgens de gekozen kabel.
Omgevingstemperatuur -20°C~+60°C
Optioneel functioneren Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar
Opmerking Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling.
