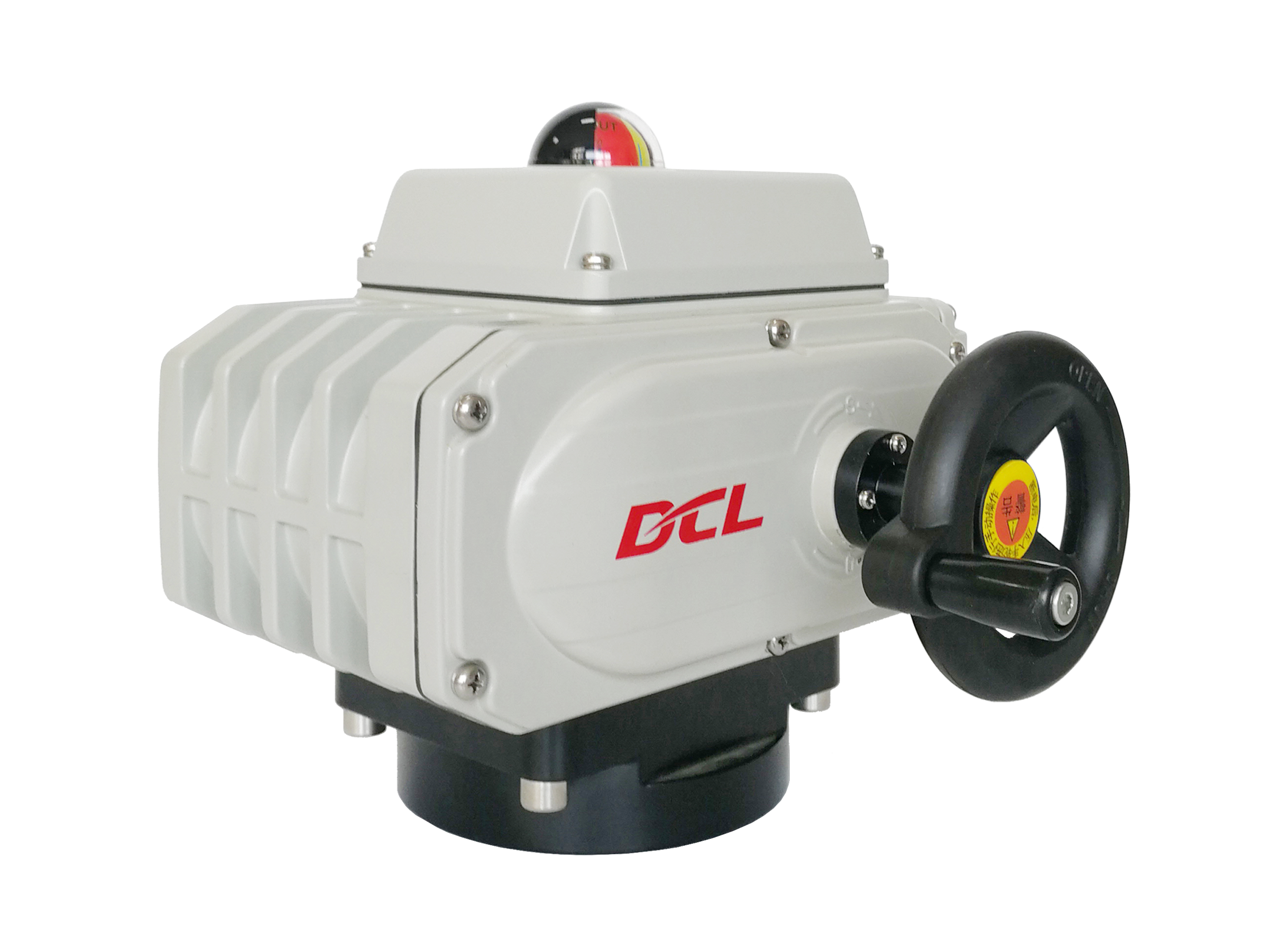

CSA ISO5211 AC220V 200Nm zelfkalibrerende slimme elektrische actuator

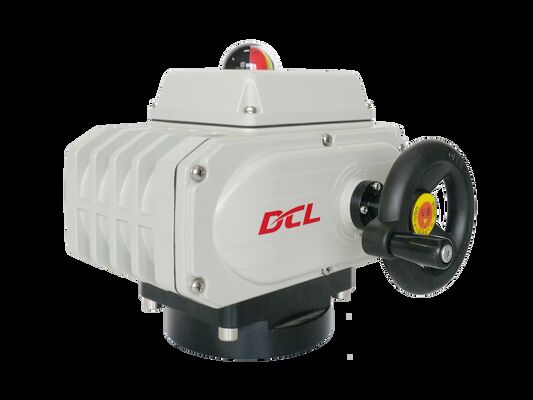

  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
  • CSA ISO5211 AC220V 200Nm Self calibrating Smart Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Model DCL E
Min. bestelaantal 1 ST
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stuks/maand
Productdetails
Voeding 24VAC/110VAV/220VAC/380VAC Motorvermogen 6W tot 140W
Standaardkoppel 50 nm tot 2500 nm/442in.lbs tot 22125in.lbs Standaardtijd 20s tot 75s
Ingangssignaal 4-20MADC/1-5VDC/2-10VDC Uitgangssignaal 4-20MADC
Beschermingsgraad IP67 NEMA4/4X Totaal gewicht 1,2 kg tot 20 kg
Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Installatiehoek 360°
Markeren

CSA ISO5211 elektrische actuator

,

met een vermogen van niet meer dan 50 W

,

AC220V 200Nm actuator
Laat een bericht achter
Productomschrijving

Zelfkalibrerende slimme elektrische actuator met positioneringsmodule / herhalingsfout ≤ 1%

Kenmerken

  • Kwartslag met mechanische eindschakelaars
  • Uniek geïntegreerd motor/regelunit/behuizingsontwerp met zeer klein formaat en mooie uitstraling
  • Overkoppelingsbeveiliging door koppeltestfunctie van slimme volledig ingegoten regelaar
  • Hoge prestaties EMC met EFT, ESD en hoogspanningspiek getest voor regelunit
  • Zwaar uitgevoerde motor met thermische overbelastingsbeveiliging
  • Weerbestendige behuizing van aluminiumlegering met thermisch gebonden polyestercoating
  • Klepstandindicator/platte indicator of bolle indicator beschikbaar
  • Output 4-20mA signaal voor klepstand
  • Zelfkalibrerende en probleemzelfcontolerende functie
  • Standaard ISO5211 multi-flens klemontage
  • Handmatige bediening met sleutel of handwiel
  • CSA-certificering volgens UL en CSA-norm / CE-gemarkeerd / RoHS 3.0 goedgekeurd

Specificatie

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Voeding AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangskoppel 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaihoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25W 40W 90W 90W 120W 140W 140W
Nominale stroom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Ingangssignaal 4-20mADC,1-5VDC,2-10VDC
Uitgangssignaal 4-20mADC
Basisfout niet meer dan ±1%
Herhalingsfout niet meer dan 1%
Dode ruimte 0.5%-5.0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in actuator ≤1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Weerstandsspanningsklasse AC24V:500VAC 1minuut AC110/220V:1500VAC 1minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische interface Twee waterdichte G1/2 kabelconnectoren, één voor de voedingslijn en één voor de signaallijn
Omgevingstemperatuur -20℃~+55℃
Optionele functie Overkoppelingsbeveiliging/Ontvochtigingsverwarmer/Passieve contactschakelaar/Koepelindicator/Handvat
Opmerking Elk ander benodigd ingangs- of uitgangssignaal, gelieve te specificeren in de bestelling.

Beschrijving

De DCL modulerende elektrische actuator is voorzien van een geïntegreerd ontwerp dat de motor, regelmodule en behuizing in één eenheid combineert.

In tegenstelling tot veel andere elektrische actuatoren die een extra aparte ruimte voor de regelaar vereisen, wat resulteert in een omvangrijk en oncompact uiterlijk, is de DCL actuator uitgerust met een ultracompacte multifunctionele regelmodule. Het formaat is vergelijkbaar met dat van een standaard aan/uit-klemmenblok, waardoor het netjes in het bedradingscompartiment kan worden geïnstalleerd.

Deze intelligente regelmodule is volledig ingegoten om elektronische componenten te beschermen tegen trillingen en vocht.

De actuator heeft strenge EMC-tests doorstaan, waaronder EFT-, ESD- en piektests, en is CSA-gecertificeerd volgens de UL- en CSA-normen.

CSA ISO5211 AC220V 200Nm zelfkalibrerende slimme elektrische actuator 0

CSA ISO5211 AC220V 200Nm zelfkalibrerende slimme elektrische actuator 1
