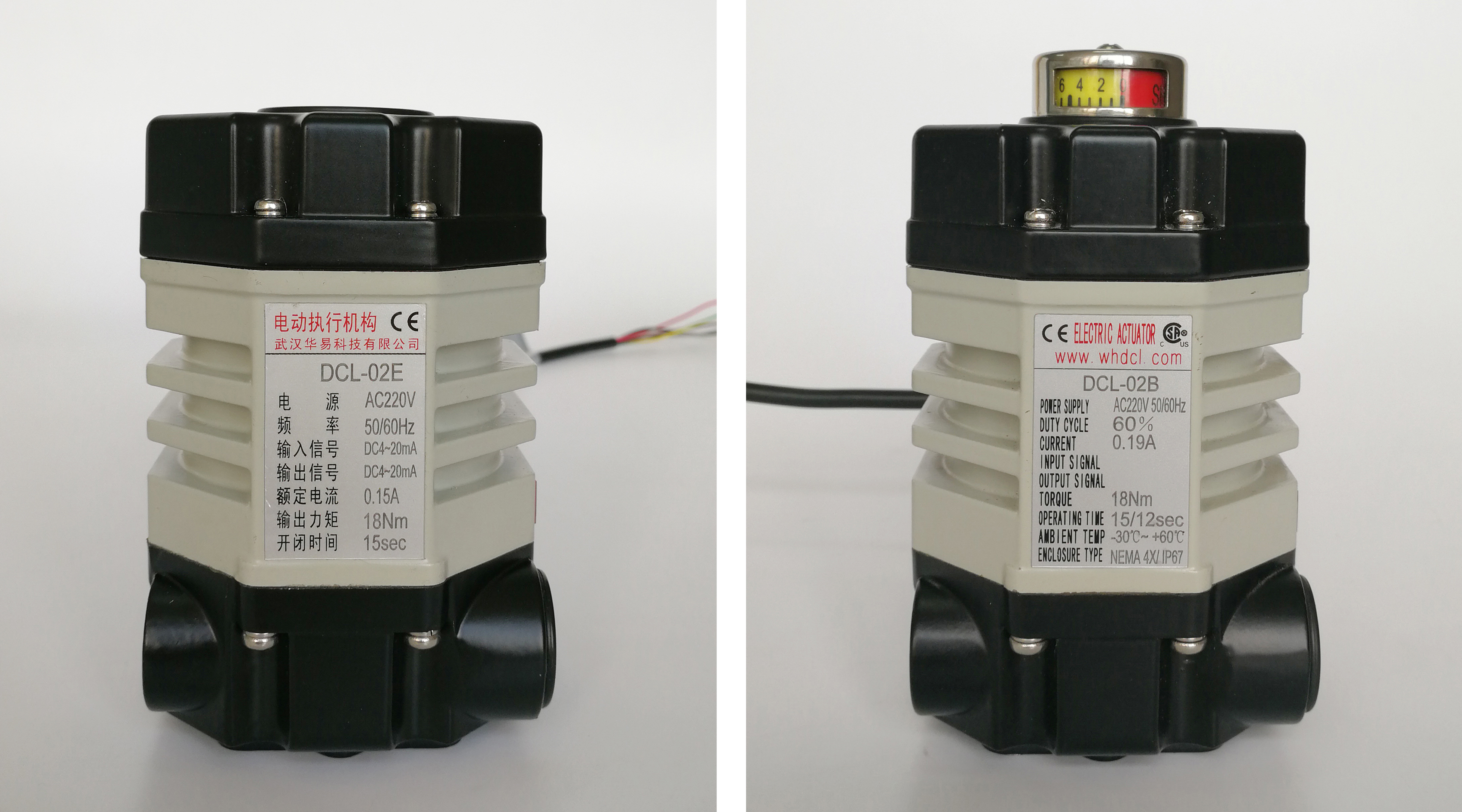

Super miniatuur 15S 18Nm vlinderklep elektrische actuator
Productdetails
| Standaard tijd/koppel | 15s/18 nm | Optioneel tijd/koppel | 7s/9nm 60s/18 nm |
|---|---|---|---|
| Totaal gewicht | 1,2 kg | Voeding | 24VAC/110VAC/220VAC |
| Motorvermogen | 6W | Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Installatiehoek | 360° | Beschermingsgraad | IP67 NEMA4/4X |
Productomschrijving
Superkoppel miniatuur elektrische actuator met twee hulp-eindschakelaars
Beschrijving
De DCL-02B kan worden gebruikt om een klep of zwenkarm aan te drijven met een volledige hoek die niet groter is dan 90 graden. De motor wordt automatisch gestopt door interne nokken die eindschakelaars raken. Twee extra passieve contact hulp-eindschakelaars zijn toegevoegd om de kleppositie te bevestigen. Zeer compact formaat met uniek ontwerp, de laatste trap aandrijving met wormwiel om zelfvergrendeling te garanderen.
DCL biedt aangepaste ontwerpservice voor speciale vereisten. Alle serie actuators kunnen één extra vereiste middenpositie instellen tussen de volledig open en volledig gesloten positie. Het bedradingsschema kan worden ontworpen volgens de vraag van de klant. Actuator met middenpositie wordt veel gebruikt in toepassingen die een vooraf ingestelde tussenliggende regelpositie nodig hebben, zoals een T-type 3-weg kogelkraan. Actuators worden getest volgens strenge UL- en CSA-normen en gecertificeerd door CSA.
Specificatie
Prestatieparameters
| Parameter | DCL-02 | DCL-MZZ (Meerdere omwentelingen) | |||
|---|---|---|---|---|---|
| DC24V | AC24V | AC110V | AC220V | ||
| Type | DCL-02 | DCL-MZZ(Meerdere omwentelingen) | |||
| Vermogen | DC24V | AC24V | AC110V | AC220V | DC24V |
| Motorvermogen | 8W | 6W | 6W | 6W | 20W |
| Nominale stroom | 0.7A | 1.3A | 0.3A | 0.15A | 1.1A |
| Standaard tijd/koppel | 15S/18Nm | 18Nm | |||
| Optionele tijd/koppel | 7S/9Nm 60S/18Nm | ||||
| Draaihoek of omwentelingen | 0～900 | 3r/min | |||
| Beschikbaar besturingscircuit | Type G | Type A,B | Type A,B ,E , | ||
| Totaal gewicht | 1.2kg | ||||
| Isolatieweerstand | 100MΩ/250VDC | 100MΩ/500VDC | 100MΩ/250VDC | ||
| Weerstandsspanning klasse | 500VAC 1 minuut | 1500VAC 1 minuut | 500VAC 1minuut | ||
| Beschermingsklasse | IP67 | ||||
| Installatiehoek | 3600 in elke hoek | ||||
| Elektrische interface | 7-aderige kabel voor aansluiting | ||||
| Omgevingstemperatuur | -25～+55℃ | ||||
| Zekering | 2A | 3A | 1A | 1A | 2A |
Kenmerken
- Kwartslag bediening
- Twee hulp-eindschakelaars om de kleppositie te bevestigen
- Hard gegoten aluminium behuizing onder hoge druk met weerbestendigheid IP67 en NEMA 4X
- Niet-geventileerde motor met hoog startkoppel en kleine inertiekracht
- Volledig metalen zelfvergrendelende tandwieloverbrenging, blijft in de laatst bekende positie bij stroomuitval
- Klepstandindicator/platte indicator of convexe indicator beschikbaar
- Handmatige overbrugging
- Standaard ISO5211 directe installatie
- CSA gecertificeerd volgens UL 429 en CSA C22.2, CE-markering
