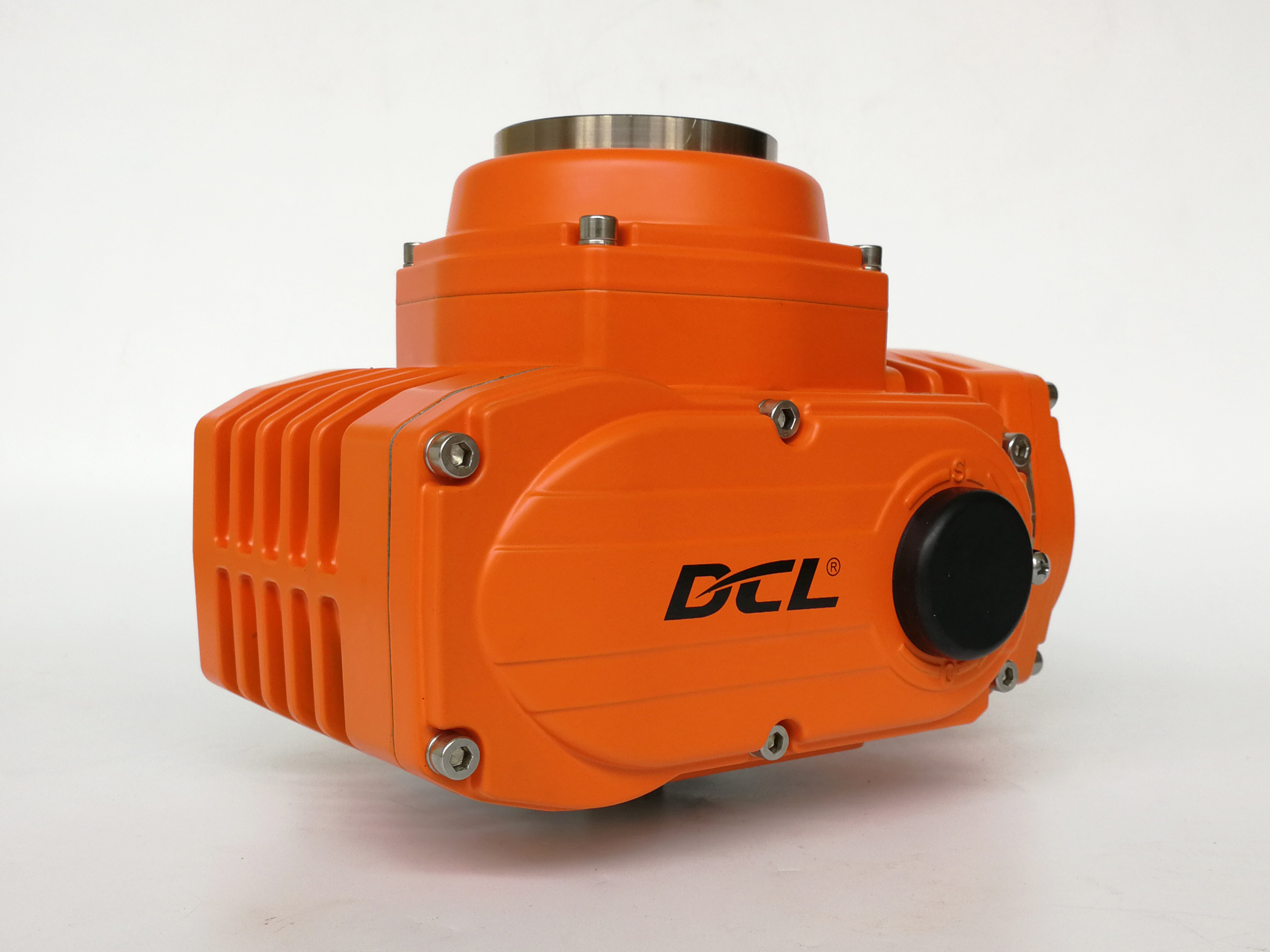

AC110V ExdⅡCT4 400Nm 30S Explosieveilige Klep Actuator
Productdetails
| Standaardkoppel | 100 nm tot 600 nm | Standaardtijd | 30s tot 45s |
|---|---|---|---|
| Totaal gewicht | 5kg tot 10 kg | Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Motorvermogen | 15W tot 90W | Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F |
| Installatiehoek | 360° | Beschermingsgraad | IP68 NEMA4X/7 |
Productomschrijving
Explosiebestendige elektrische compacte actuator met ExdIIC T4-klasse voor Zone 1 / Divisie 1
Kenmerken
- Vier kwartdraaien met mechanische beperkingen
- Aanhangvlakken van het type cilinderstop van elke behuizing, vlamvast gat en lengte die aan UL- en CSA-normen voldoen
- Explosiebestendige graad ExdIICT4 voor zone-systeem en groep C, D T4 voor divisie-systeem
- Robuuste behuizing van IP68/NEMA 4X aluminiumlegering met poedercoating
- 10 mm glaslens met hoge sterkte voor de indicator van de ventielpositie, houd een sterke hardheid zowel bij lage temperatuur ((-22F) als bij hoge temperatuur ((140F).
- Hard gegoten aluminiumslijm om de weerstand van de actuator tegen hoge explosiedruk ((> 2,2 MPa) te waarborgen.
- Niet-geventileerde motor met brandbehandeling.
- Zware motor met thermische overbelastingbescherming
- De werktijd is 70%, de werktijd van S2 met een korte werktijd met een continue werking van minder dan 15 minuten en de werktijd van S4 met een intermitterende werking van 1200 keer per uur.
- ISO5211 Multi-flens bevestiging.
- Bescherming tegen overkoppeling beschikbaar
- Anti-condensatieverwarming is optioneel
- Handmatig omzeilen met Allen-sleutel of handwiel
- CSA-certificering in uitvoering per UL-norm/ATEX-markering
Beschrijving
DCL explosiebestendige actuatorenDe meeste van deze systemen zijn ontworpen voor gebruik in meer dan 90% van de explosieve gasomgevingen (met uitzondering van ondergrondse kolenmijnen).brandvrije behuizingen. De bewerkingsnauwkeurigheid van alle matingoppervlakken wordt strikt gecontroleerd en geïnspecteerd in de hele toeleveringsketen om ervoor te zorgen datvlamwerende openingenzijn strak genoeg om interne vonken te bevatten.
De aluminium behuizing ismet een gewicht van niet meer dan 10 kgmet een aanzienlijk hogere tonnage dan de standaardreeks, wat resulteert in een dichter gebouw dat bestand is tegen extreme interne explosiedrukken.Alle vlampaden en verbindingen zijn ontworpen overeenkomstig:ATEX- en UL-normenVoor een naadloze integratie zijn de actuatoren voorzien van een standaardISO5211 Montage met meerdere flenzenen een dubbele vierkante aandrijving voor een gemakkelijke installatie.
Specificatie
| Type | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Kracht | AC110V/AC220V | ||||
| Uitgangsmoment | 50 Nm | 100 Nm | 200 Nm | 400 Nm | 600 Nm |
| Actietijd | 20S | 30S | 30S | 30S | 45S |
| Draaiingshoek | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Motorvermogen | 10W | 25 W | 40 W | 90 W | 90 W |
| Nominale stroom | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Totaal gewicht | 3.0kg | 5.0kg | 5.5 kg | 9.5 kg | 10.0kg |
| Invoersignaal | 4-20mADC,1-5VDC,2-10VDC | ||||
| Output Singal | 4-20mADC | ||||
| Basisfout | maximaal ± 1% | ||||
| Een wederzijdse fout | maximaal 1% | ||||
| Dode ruimte | 00,5%-5,0% verstelbaar | ||||
| Dempende eigenschappen | 0 keer | ||||
| Herhalende fout in actuator | ≤ 1% | ||||
| Isolatieweerstand | 100MΩ/500VDC | ||||
| Voltage-klasse weerstaan | 1500 VAC 1 minuut | ||||
| Beschermingsklasse | IP67 | ||||
| Explosiebestendige kwaliteit | BT1 BT2 BT2 BT2 BT2 BT3 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 BT4 | ||||
| Installatiehoek | 360° in elke hoek | ||||
| Elektrische interface | 2-M20*1.5 explosiebestendige stekker, klanten moeten bij gebruik overeenkomstig de gekozen kabel een overeenkomstige explosiebestendige kabelconnector installeren. | ||||
| Omgevingstemperatuur | -20°C~+60°C | ||||
| Optioneel functioneren | Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar | ||||
| Opmerking | Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling. | ||||
