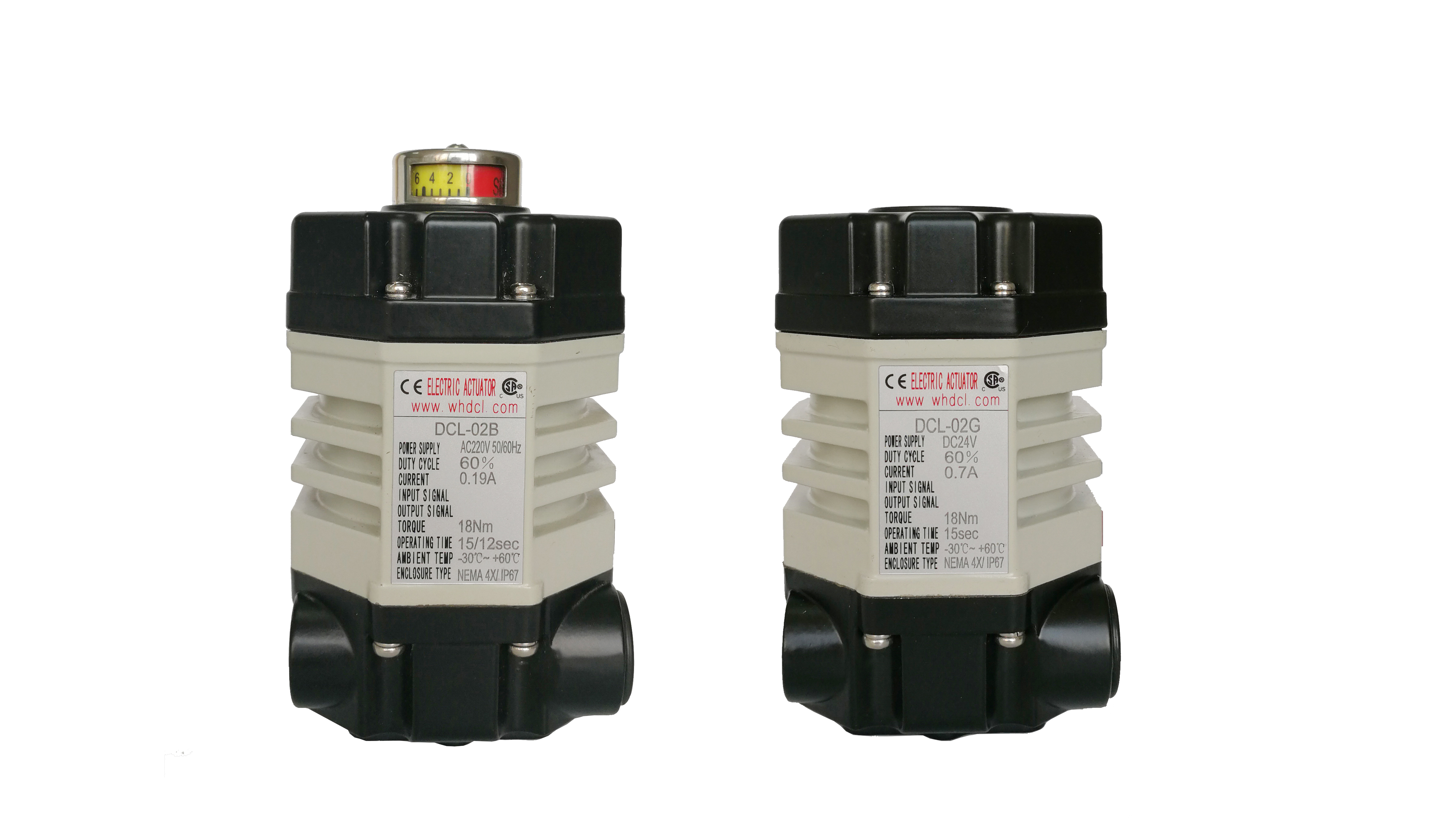

CSA Super Torque Miniature 15S 18Nm Elektrische Actuator

  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
  • CSA Super Torque Miniature 15S 18Nm Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-02B
Min. bestelaantal 1 ST
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000PCS/Maand
Productdetails
Standaard tijd/koppel 15s/18 nm Optioneel tijd/koppel 7s/9nm 60s/18 nm
Totaal gewicht 1,2 kg Voeding 24VAC/110VAC/220VAC
Motorvermogen 6W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Installatiehoek 360° Beschermingsgraad IP67 NEMA4/4X
Laat een bericht achter
Productomschrijving
Superkoppel miniatuur elektrische actuator met twee hulpgrensschakelaars
Beschrijving

De DCL-02B is ontworpen voor het aandrijven van kleppen of schommelarmen met een reishoek van maximaal 90°. De motor is voorzien van een automatisch afsluitmechanisme dat wordt geactiveerd door interne kammen en limietschakelaars.Voor meer betrouwbaarheid, zijn twee extra passieve hulpgrensschakelaars geïntegreerd om een nauwkeurige feedback van de kleppositie te geven.

Het unieke, ultracompacte ontwerp bevat een laatste fase worm gear drive om een superieure zelfvergrendelende prestaties te garanderen.alle actuatorreeksen kunnen worden geconfigureerd met een programmeerbare tussenpositie tussen de volledig open en volledig gesloten toestandBovendien kunnen bedradingsdiagrammen worden afgestemd op de specifieke behoeften van de klant.

Actuatoren met tussenpositiebeheersing zijn ideaal voor toepassingen die een meerpoortstroombeheer vereisen, zoals T-type driewegbalkjes.Alle eenheden worden strikt getest en gecertificeerd door CSA om te voldoen aan de strenge UL en CSA normen.

Specificatie
Prestatieparameters
Type DCL-02 DCL-MZZ (meerdere bochten)
Kracht DC24V AC24V AC110V AC220V DC24V
Motorvermogen 8W 6W 6W 6W 20W
Nominale stroom 0.7A 1.3A 0.3A 0.15A 1.1A
Standaardtijd/koppel 15S/18Nm 18Nm
Optioneel tijd/koppel 7S/9Nm 60S/18Nm 　
Draaihoek of bochten 0 ¢ 900 3 r/min
Bestuurscircuit Type G Type A,B Type A,B,E, 　
Totaal gewicht 1.2 kg
Isolatieweerstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Voltage-klasse weerstaan 500VAC 1 minuut 1500VAC 1 minuut 500 VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 3600in elke hoek
Elektrische interface 7-kernkabel voor aansluiting
Omgevingstemperatuur -25 ̊+55°C
Verstuiver 2A 3A 1A 1A 2A
Kenmerken
  • Operatie van een kwartploeg
  • Twee hulpgrensschakelaars om de kleppositie te bevestigen
  • Hard hoge druk gegoten aluminium behuizing met weerbestendige IP67 en NEMA 4X
  • Niet-geventileerde motor met een hoog startkoppel en een kleine traagheidskracht
  • Alle metalen zelfvergrendelende versnellingsbak, blijft in de laatste bekende positie na stroomverlies
  • Verkrijgbare ventielpositiemeter/vlakke of convexe indicator
  • Handmatig overschrijven
  • Standaard ISO5211 directe installatie
  • CSA gecertificeerd volgens UL 429 en CSA C22.2, CE-markering
