CE/CSA Ultra Kleine Elektrische AC24VDC Kwartslag Actuator

  • CE/CSA Ultra Small Electric AC24VDC Quarter Turn Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-02G
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stuks/maand
Productdetails
Standaard tijd/koppel 15s/18 nm Optioneel tijd/koppel 7s/9nm 60s/18 nm
Totaal gewicht 1,2 kg Voeding 24VDC / 12VDC optioneel
Motorvermogen 8W omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Installatiehoek 360° Beschermingsgraad IP67 NEMA4/4X
Markeren

Ultra-kleine kwartdraai-actuator

,

24V DC kwartslag actuator

,

CE CSA gecertificeerde kwartslag actuator
Laat een bericht achter
Productomschrijving
24VDC/12VDC aluminiumlegering behuizing ultra-kleine elektrische kwartslag actuator

DCL-02 afmetingen en parameters.pdf

Kenmerken
  • Standaard kwartslag, draaihoek kleiner dan 360° optioneel
  • Zeldzame aardmetaal permanente magneet borstelmotor, perfecte robuustheid, zeer lage temperatuurstijging tijdens bedrijf
  • Waterdichte behuizingsafdekking met IP67-klasse voor binnen en buiten gebruik
  • Twee extra eindschakelaars om de kleppositie te bevestigen
  • Zelfborgend bij stroomuitval
  • Sterke tandwieloverbrenging met zacht genitreerde metalen tandwielen
  • Handmatige bediening met handgreep
  • CE-gemarkeerd/RoHS 3 getest/CSA-gecertificeerd
Beschrijving

DCL-02G wordt veel toegepast in industriële omgevingen met hoge beveiliging waar een 24VDC of 12VDC veiligheidsvoeding vereist is. Het laagspanningsontwerp elimineert effectief het risico op elektrische schokken door hoge spanning, wat maximale veiligheid voor het personeel ter plaatse garandeert.

De actuator is uitgerust met een zeldzame aard permanente magneetmotor, die een aanzienlijk sterkere magnetische flux levert in vergelijking met conventionele ferrietmagneetmotoren. Dit maakt een hogere koppelafgifte mogelijk binnen een compactere structuur, wat resulteert in een superieure vermogensdichtheid.

Bovendien is de motor ontworpen voor uitzonderlijke belastingsstabiliteit. In tegenstelling tot typische DC-motoren, die snelheidsvermindering ervaren onder zware belasting of overtoeren onder lichte belasting, handhaaft de DCL-02G een stabiele bedrijfssnelheid, zelfs onder wisselende belastingsomstandigheden. Dit zorgt voor een soepele klepbesturing, minimale trillingsimpact en een opmerkelijk lage temperatuurstijging tijdens bedrijf.

Het resultaat is betrouwbare, efficiënte en veilige prestaties in veeleisende toepassingen.

Prestatieparameters
Prestatieparameters
Type DCL-02 DCL-MZZ (Meerdere omwentelingen)
Voeding DC24V AC24V AC110V AC220V DC24V
Motorvermogen 8W 6W 6W 6W 20W
Nominale stroom 0.7A 1.3A 0.3A 0.15A 1.1A
Standaardtijd/Koppel 15S/18Nm 18Nm
Optionele tijd/koppel 7S/9Nm 60S/18Nm 　
Draaihoek of omwentelingen 0~900 3r/min
Beschikbaar besturingscircuit Type G Type A,B Type A,B ,E , 　
Totaal gewicht 1.2kg
Isolatieweerstand 100MΩ/250VDC 100MΩ/500VDC 100MΩ/250VDC
Weerstandsspanning klasse 500VAC 1 minuut 1500VAC 1 minuut 500VAC 1minuut
Beschermingsklasse IP67
Installatiehoek 3600 in elke hoek
Elektrische interface 7-aderige kabel voor aansluiting
Omgevingstemperatuur -25~+55℃
Zekering 2A 3A 1A 1A 2A

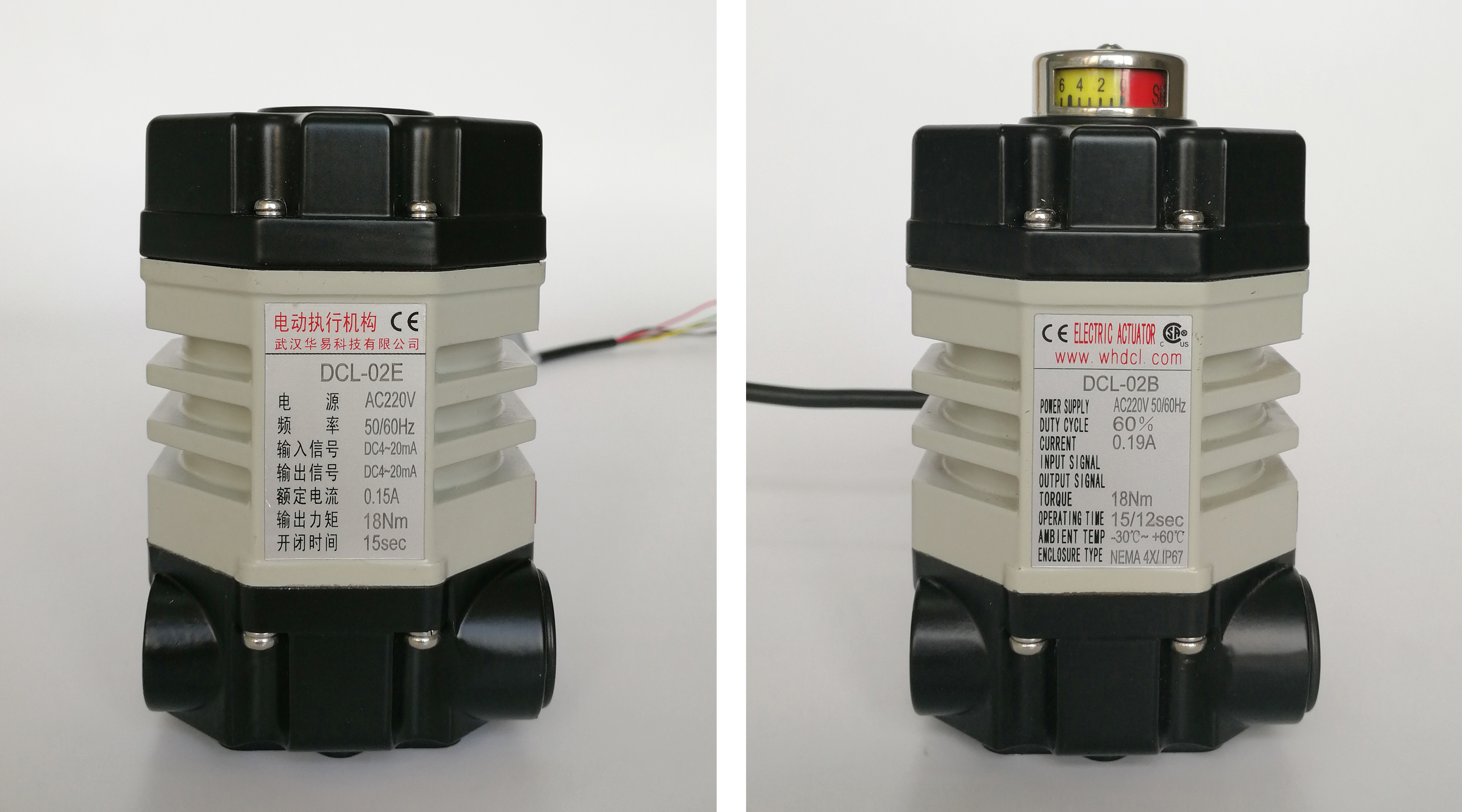

CE/CSA Ultra Kleine Elektrische AC24VDC Kwartslag Actuator 0
