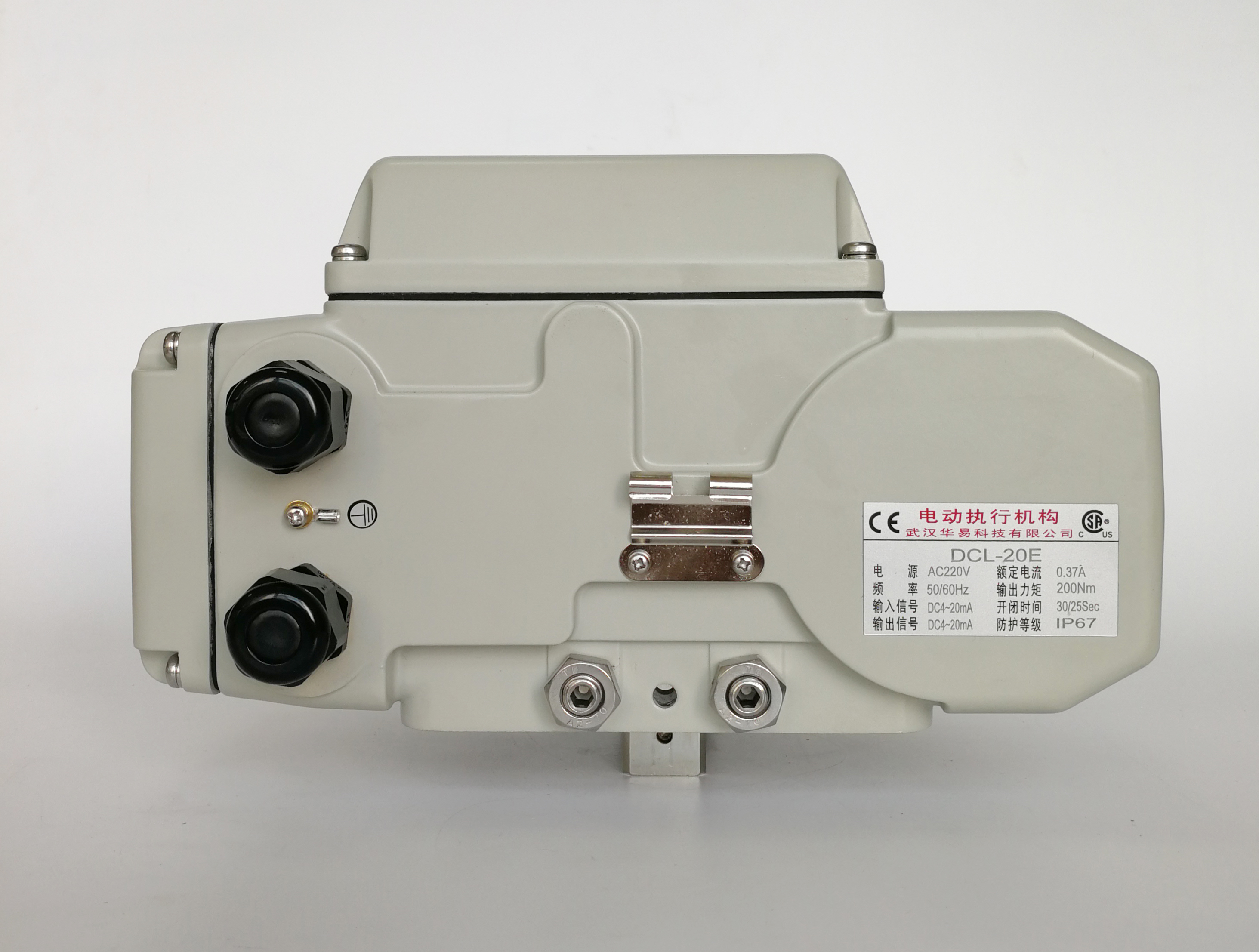

Compact 30S 200Nm 4-20mADC explosieveilige elektrische actuator

  • Compact 30S 200Nm 4-20mADC Explosion Proof Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Model DCL E
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000PCS/Maand
Productdetails
Standaardkoppel 50 nm tot 2500 nm/442in.lbs tot 22125in.lbs Standaardtijd 20s tot 75s
Ingangssignaal 4-20MADC/1-5VDC/2-10VDC Uitgangssignaal 4-20MADC
Voeding 24VAC/110VAV/220VAC/380VAC Motorvermogen 6W tot 140W
Beschermingsgraad IP67 NEMA4/4X Totaal gewicht 1,2 kg tot 20 kg
omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Installatiehoek 360°
Markeren

Explosiebestendige elektrische actuator

,

compacte 30S elektrische actuator

,

4-20mADC slimme actuator
Laat een bericht achter
Productomschrijving

Kenmerken

  • 1/4 beurt met zelfvergrendeling
  • 640 uur continue tests bij 85°C en 85% luchtvochtigheid.
  • Automatische kogelventil en vlinderventiel om de stroom aan te passen of af te snijden
  • Een eenrichtingsademhalingsapparaat is optioneel
  • Inductiemotor met oververwarmingsbescherming
  • Hoogwaardige EMC met EFT, ESD en hoogspanningsoverspanning getest voor de controlepakket
  • Handmatig overschakelen
  • Meer dan 10000 keer volledige levensduur met volledige nominale belasting
  • Zware motor met thermische overbelastingbescherming
  • Compacte afmetingen voor de grensruimte met weerbestendige behuizing van aluminiumlegering IP67/type 4X
  • Zelfvergrendelende wormversnellingslijn, geen extra rem nodig
  • CSA-lijst/UL-conform/CE-markering/RoHS 3.0 getest
  • Montage van de ISO 5211-standaard multiflansventiel

Beschrijving

DCL-compacte elektrische actuatoren worden veel gebruikt in HVAC-systemen, met name in combinatie met vlinderkleppen.ze worden gewoonlijk gebruikt om de binnentemperatuur nauwkeurig te regelen, luchtvolume, waterstroom, condensatontlading en hydraulische balans.

Tijdens de installatie en de inbedrijfstelling is het soms onvermijdelijk om de actuatordeksel te openen voor bedrading en aanpassing.In vochtige omgevingen of regio's met aanzienlijke temperatuurverschillen tussen dag en nachtDaarom is een thermostatisch geregelde anticondensatieverwarming essentieel om de betrouwbaarheid van de werking op lange termijn te waarborgen.

Het gepatenteerde eenrichtingsverademingsapparaat van DCL® biedt een geavanceerde oplossing voor condensatie.Zelfs nadat de verwarming is uitgeschakeldDit innovatieve ontwerp zorgt voor een uitgebreide bescherming van de interne componenten van de aandrijver en verbetert de duurzaamheid en levensduur aanzienlijk.

Specificatie

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Kracht AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangsmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaiingshoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nominale stroom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Invoersignaal 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Basisfout maximaal ± 1%
Een wederzijdse fout maximaal 1%
Dode ruimte 00,5%-5,0% verstelbaar
Dempende eigenschappen 0 keer
Herhalende fout in actuator ≤ 1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Voltage-klasse weerstaan AC24V:500VAC 1 minuut AC110/220V:1500VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische interface Twee G1/2 Wate-proof Kabelconnectoren, één voor stroomlijn en één voor signaallijn
Omgevingstemperatuur -20°C~+55°C
Optioneel functioneren Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar/dome-indicator/handvat
Opmerking Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling.
