Elektrische positionering 400Nm 30S kwartslag actuator

  • Electric Positioning 400Nm 30S Quarter Turn Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Model DCL E
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000PCS/Maand
Productdetails
Productnaam kwart draai elektrische actuator Motorvermogen 6W tot 140W
Beschermingsgraad IP67 NEMA4/4X functie corrosiebestendige aandrijving
Met elektrisch positioneringssysteem Totaal gewicht 1,2 kg tot 20 kg
omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Kleur Grijs/zwart of aangepast
Markeren

400Nm elektrische kwartslag actuator

,

slimme elektrische positioneringsactuator

,

30S kwartslag actuator met garantie
Laat een bericht achter
Productomschrijving

DCL-05E~250E parameters.pdf

Corrosiebestendige kwartslag elektrische actuator met elektrisch positioneringssysteem

Specificatie

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Voeding AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangskoppel 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaihoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25W 40W 90W 90W 120W 140W 140W
Nominale stroom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Ingangssignaal 4-20mADC,1-5VDC,2-10VDC
Uitgangssignaal 4-20mADC
Basis Fout niet meer dan ±1%
Herhalende Fout niet meer dan 1%
Dode Zone 0,5%-5,0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in Actuator ≤1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Isolatieklasse AC24V:500VAC 1minuut AC110/220V:1500VAC 1minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische Interface Twee waterdichte kabelconnectoren G1/2, één voor de voedingskabel en één voor de signaalkabel
Omgevingstemperatuur -20℃~+55℃
Optionele Functie Overkoppelingsbeveiliging/Ontvochtigingsverwarmer/Passieve contactschakelaar/Koepelindicator/Handgreep
Opmerking Elk ander benodigd ingangs- of uitgangssignaal, gelieve te specificeren in de bestelling.

Kenmerken

  • Uniek geïntegreerd motor/regelunit/behuizingsontwerp met zeer klein formaat en aantrekkelijk uiterlijk
  • 1000 uur zoutsproeitest en C3-niveau corrosiebestendigheid
  • Ventielpositie-indicator/platte indicator of bolle indicator beschikbaar
  • Kwartslag met proportionele regeling naar ingangssignaal, mechanische eindschakelaars
  • Overkoppelingsbeveiliging via koppeltestfunctie van slimme volledig ingegoten controller
  • Robuuste motor met thermische overbelastingsbeveiliging
  • Volledig metalen tandwielen met zelfborgend wormwiel
  • Automatische kalibratie met continu uitgangspositiebewakingssignaal als standaard
  • Meerdere ingangssignalen schakelbaar in één slimme regelunit
  • Volledig ingegoten hars kunststof verpakte controller bestand tegen trillingen en vocht
  • Standaard ISO5211 multi-flens montage voor kleppen
  • Handmatige bediening met sleutel of handwiel
  • CSA-gecertificeerd/UL-conform/CE-gemarkeerd/RoHS 3.0 getest

Beschrijving

DCL modulerende elektrische actuatoren zijn uitgerust met een compacte slimme controller die meerdere ingangssignaalopties ondersteunt om aan verschillende toepassingsvereisten te voldoen.

Standaard ingangssignalen zijn 4–20 mA en 2–10 V, met speciale configuraties beschikbaar voor 4–20 mA en 1–5 V.

In industrieën waar dubbele signaalstandaarden bestaan of systeemupgrades nodig zijn, kunnen DCL slimme modulerende actuatoren direct worden vervangen zonder het bestaande regelsysteem aan te passen, wat zorgt voor naadloze integratie en kostenefficiëntie.

Alle actuatoren worden rigoureus getest en gecertificeerd door CSA in overeenstemming met UL- en CSA-normen.

Ze zijn in staat tot maximaal 1.200 starts per uur en meer dan 200.000 totale bedrijfs cycli gedurende hun levensduur onder nominale koppelomstandigheden.

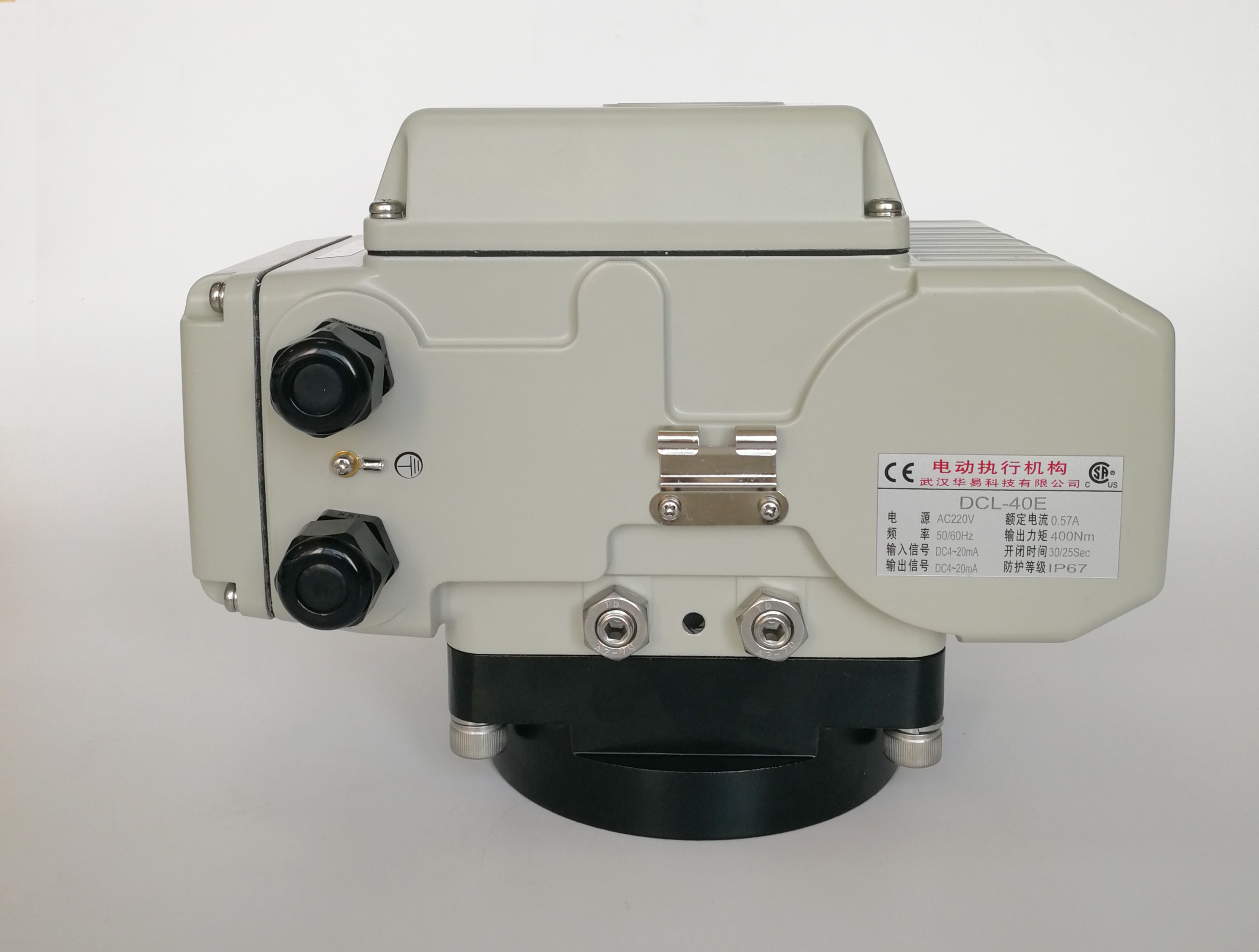

Elektrische positionering 400Nm 30S kwartslag actuator 0

Elektrische positionering 400Nm 30S kwartslag actuator 1
