Kwartslag CSA/CE 4-20mADC 50Nm 20S Slimme Elektrische Actuator

  • Quarter Turn CSA/CE 4-20mADC 50Nm 20S Smart Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Alle elektrische actuatoren van het modulatietype ((Behalve DCL-02E)
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stuks/maand
Productdetails
Standaard tijd/koppel 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs Installatiehoek 360°
Ingangssignaal 4-20MA of 2-10V / 1-5V optioneel Uitgangssignaal 4-20mA
omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Totaal gewicht 2,5 kg tot 20 kg
Motorvermogen 10W tot 140W Beschermingsgraad IP67 NEMA4/4X
Voeding 24VAC/110VAV/220VAC/380VAC
Markeren

Kwartslag Slimme Elektrische Actuator

,

CSA/CE Slimme Elektrische Actuator

,

4-20mADC Elektrische Actuator
Laat een bericht achter
Productomschrijving
Diverse slimme elektrische actuator met ingangssignaal / 4-20mA & 2-10V ingang schakelbaar

DCL-05E~250E parameters.pdf

Beschrijving

De DCL modulerende elektrische actuator is uitgerust met een slimme, compacte controller die dubbele ingangssignaalfuncties ondersteunt om aan verschillende toepassingsvereisten te voldoen. Standaardconfiguraties omvatten 4–20 mA of 2–10 V, met speciale opties van 4–20 mA of 1–5 V beschikbaar op aanvraag.

In industrieën waar meerdere signaalstandaarden naast elkaar bestaan of waar systeemupgrades nodig zijn, kan de DCL slimme modulerende actuator direct worden vervangen zonder het bestaande controlesysteem aan te passen — wat de upgradekosten en downtime aanzienlijk vermindert.

Alle instelbare actuatoren ondergaan strenge tests en certificering door CSA in overeenstemming met UL/CSA-normen, en door SGS in overeenstemming met CE-normen.

Brandveilige elektrische actuatoren met modulerende functie zijn ook verkrijgbaar.

Specificatie
Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Voeding AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangskoppel 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 2000Nm 3000Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaihoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25W 40W 90W 90W 120W 140W 140W
Nominale stroom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Ingangssignaal 4-20mADC,1-5VDC,2-10VDC
Uitgangssignaal 4-20mADC
Basis Fout niet meer dan ±1%
Reciproque Fout niet meer dan 1%
Dode Ruimte 0,5%-5,0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in Actuator ≤1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Isolatieklasse AC24V:500VAC 1minuut AC110/220V:1500VAC 1minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische Interface Twee waterdichte kabelconnectoren G1/2, één voor de voedingskabel en één voor de signaalkabel
Omgevingstemperatuur -20℃~+55℃
Optionele Functie Overkoppelingsbeveiliging/Ontvochtigingsverwarmer/Passieve contactschakelaar/Koepelindicator/Handgreep
Opmerking Elk ander benodigd ingangs- of uitgangssignaal, gelieve te specificeren bij de bestelling.
Kenmerken
  • Kwartslag met proportionele regeling naar ingangssignaal, mechanische eindschakelaars
  • Automatische kalibratie met standaard continu uitgangspositiebewakingssignaal
  • Meerdere ingangssignalen schakelbaar in één slimme regelmodule
  • Waterdichte IP67 en NEMA 4X aluminium behuizing met 100% onderwatertests
  • Volledig ingegoten hars kunststof verpakte controller bestand tegen trillingen en vocht
  • Stabiele werking bij extra hoge/lage temperaturen met hoge luchtvochtigheid
  • Alle metalen tandwielen met zelfborgend wormwiel
  • CSA-vermeld/UL-conform/CE-gemarkeerd/RoHS 3.0 getest

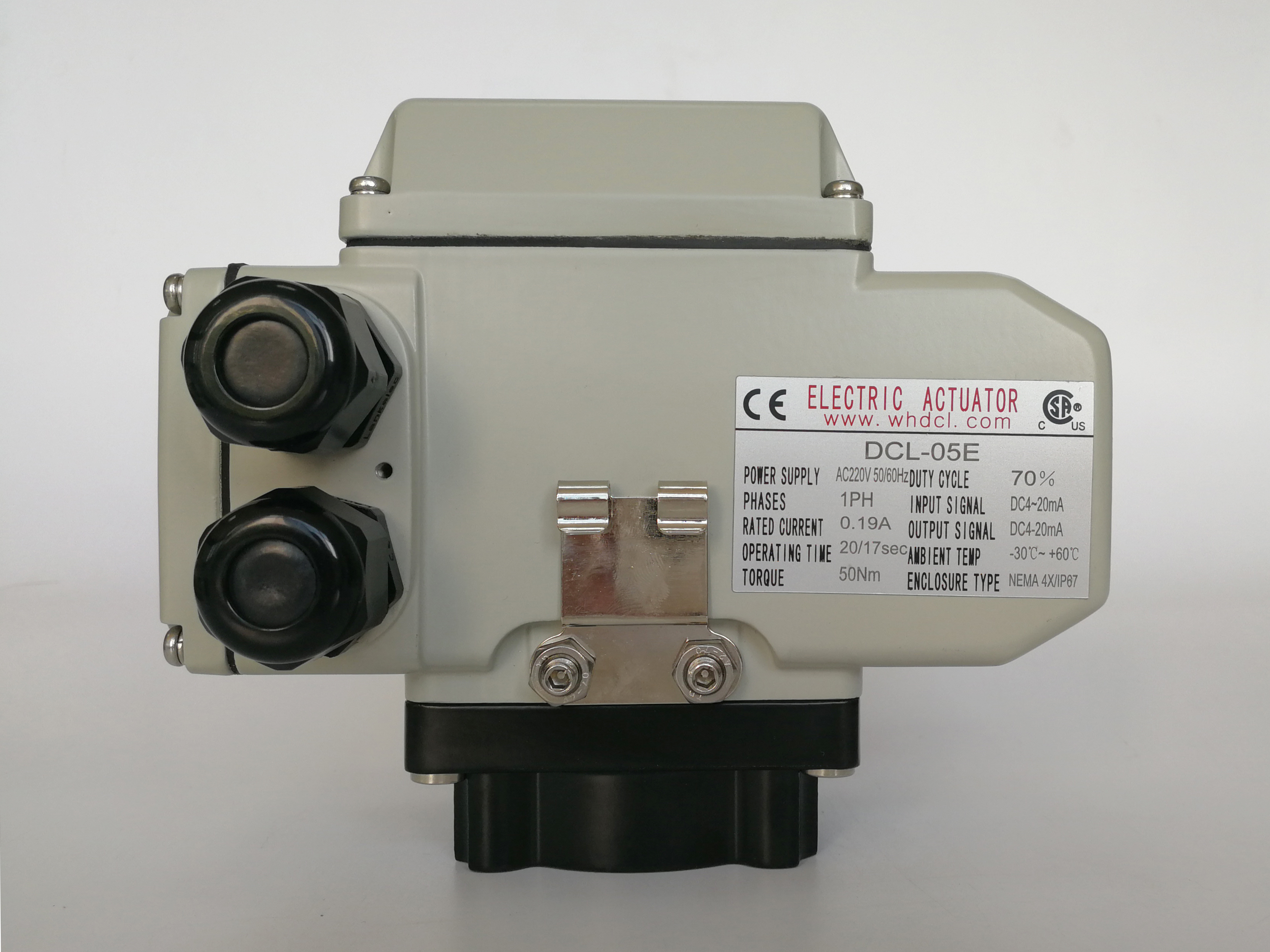

Kwartslag CSA/CE 4-20mADC 50Nm 20S Slimme Elektrische Actuator 0 Kwartslag CSA/CE 4-20mADC 50Nm 20S Slimme Elektrische Actuator 1
