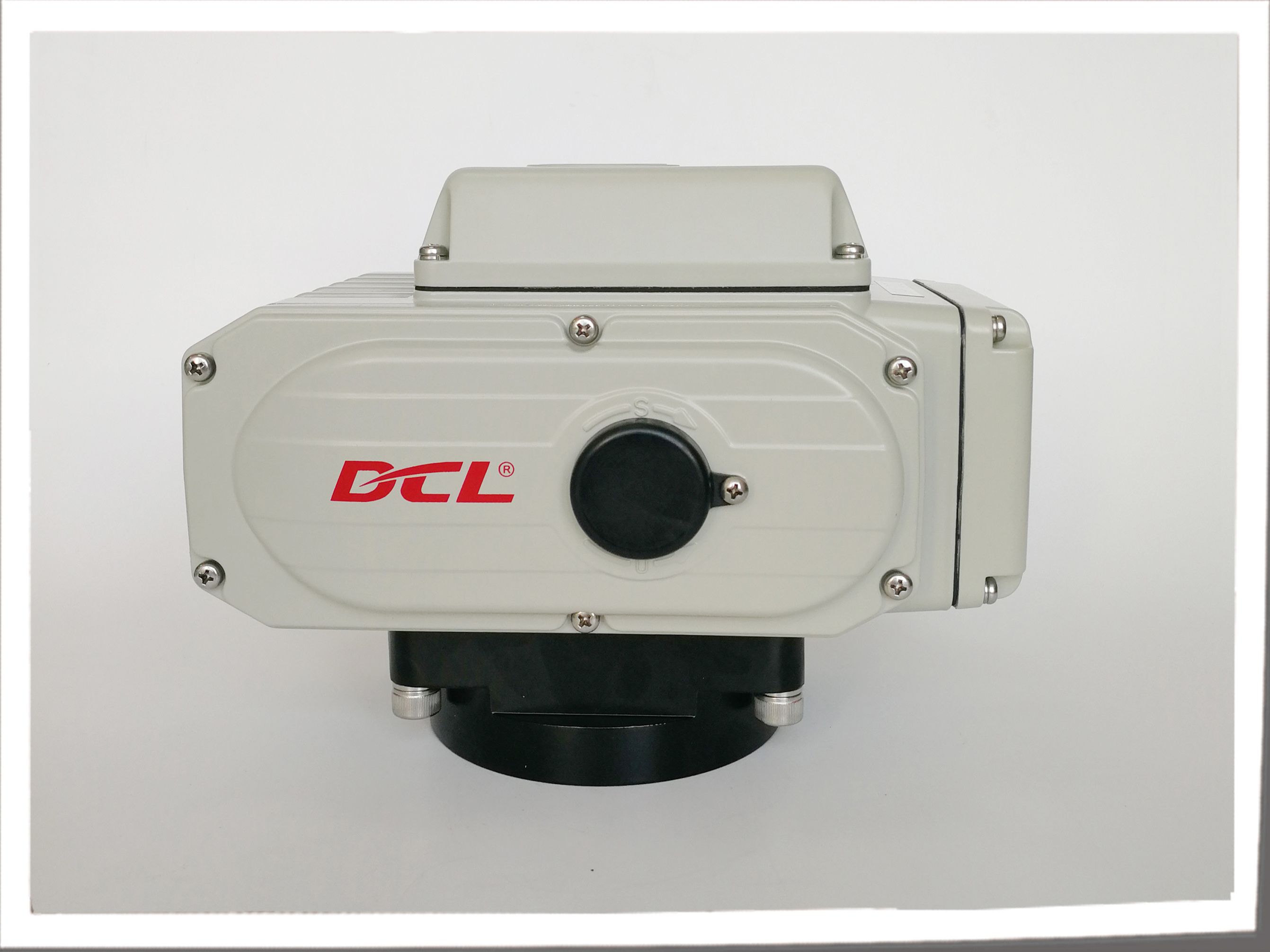

Kwartslag 4-20mADC Intermitterende Gemotoriseerde Klepafsluiter

  • Quarter Turn 4-20mADC Intermittent Motorized Valve Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Model DCL E
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stuks/maand
Productdetails
Standaard tijd/koppel 20s tot 75s/50 nm tot 2500 nm/442in.lbs tot 22125in.lbs Installatiehoek 360°
Ingangssignaal 4-20MADC/1-5VDC/2-10VDC Uitgangssignaal 4-20MADC
Voeding 24VAC/110VAV/220VAC Totaal gewicht 2,5 kg tot 20 kg
Motorvermogen 10W tot 140W omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Beschermingsgraad IP67 NEMA4/4X
Markeren

4-20mA gemotoriseerde klepafsluiter

,

kwart draaiector met garantie

,

intermitterende klepafsluiter
Laat een bericht achter
Productomschrijving
S4 intermitterende bedrijfsduur kwartslag actuator met 1200 keer/uur bedrijf

DCL-05E~250E parameters.pdf

Beschrijving

DCL Modulerende Actuators: Ontworpen voor Precisie bij Zwaar Gebruik

DCL modulerende elektrische actuatoren zijn ontworpen voor S4 intermitterende periodieke bedrijfsduur. In omgevingen met hoge precisie zoals chemische verwerking en voedingsmiddelen & dranken, waar de regelstroom constante aanpassing vereist, is de startfrequentie van de actuator uitzonderlijk hoog.

In tegenstelling tot standaardontwerpen waarbij frequente starts snelle warmteontwikkeling en thermische uitschakeling veroorzaken, beschikken DCL actuatoren over eigen hoogkoppelmotoren geoptimaliseerd voor thermische efficiëntie. Door de impact van de startstroom te minimaliseren, zorgen we voor stabiele werking zonder oververhittingsbeveiligingen te activeren of de behuizingstemperatuur te compromitteren. Onze actuatoren bereiken een toonaangevende 1.200 starts per uur, wat de betrouwbaarheid biedt die nodig is voor de meest veeleisende regelkringen. Rigoureus getest en CSA-gecertificeerd om te voldoen aan zowel UL- als CSA-normen.

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Voeding AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangskoppel 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Actietijd 20S 30S 30S 30S 45S 30S 48S 75S
Draaihoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25W 40W 90W 90W 120W 140W 140W
Nominale stroom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Ingangssignaal 4-20mADC,1-5VDC,2-10VDC
Uitgangssignaal 4-20mADC
Basis Fout niet meer dan ±1%
Reciproque Fout niet meer dan 1%
Dode Zone 0,5%-5,0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in Actuator ≤1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Weerstandsspanningsklasse AC24V:500VAC 1minuut AC110/220V:1500VAC 1minuut
Beschermingsklasse IP67
Installatiehoek 360° onder elke hoek
Elektrische Interface Twee waterdichte kabelconnectoren G1/2, één voor de voedingslijn en één voor de signaallijn
Omgevingstemperatuur -20°C tot +55°C
Optionele Functie Overkoppelingsbeveiliging/Ontvochtigingsverwarmer/Passieve schakelaar/Koepelindicator/Handgreep
Opmerking Elk ander benodigd ingangs- of uitgangssignaal, gelieve te specificeren bij de bestelling.
Kenmerken
  • Kwartslagbediening met modulatie geregeld door 4-20mA/1-5V/2-10V ingangssignaal
  • De positie van de actuatoruitgang is evenredig met het ingangssignaal
  • Slimme, volledig ingegoten besturingsmodule bevindt zich binnen de actuator met een geïntegreerd ontwerp
  • Tot 1200 starts per uur en meer dan 200.000 starts test met volledige nominale belasting
  • IP 67 en Type 4X harde spuitgiet aluminiumlegering behuizing met NBR afdichting
  • Uitgang 4-20mA signaal voor kleppositie
  • Handmatige overbrugging
  • CSA-gecertificeerd volgens UL 429 en CSA C22.2/CE-gemarkeerd
