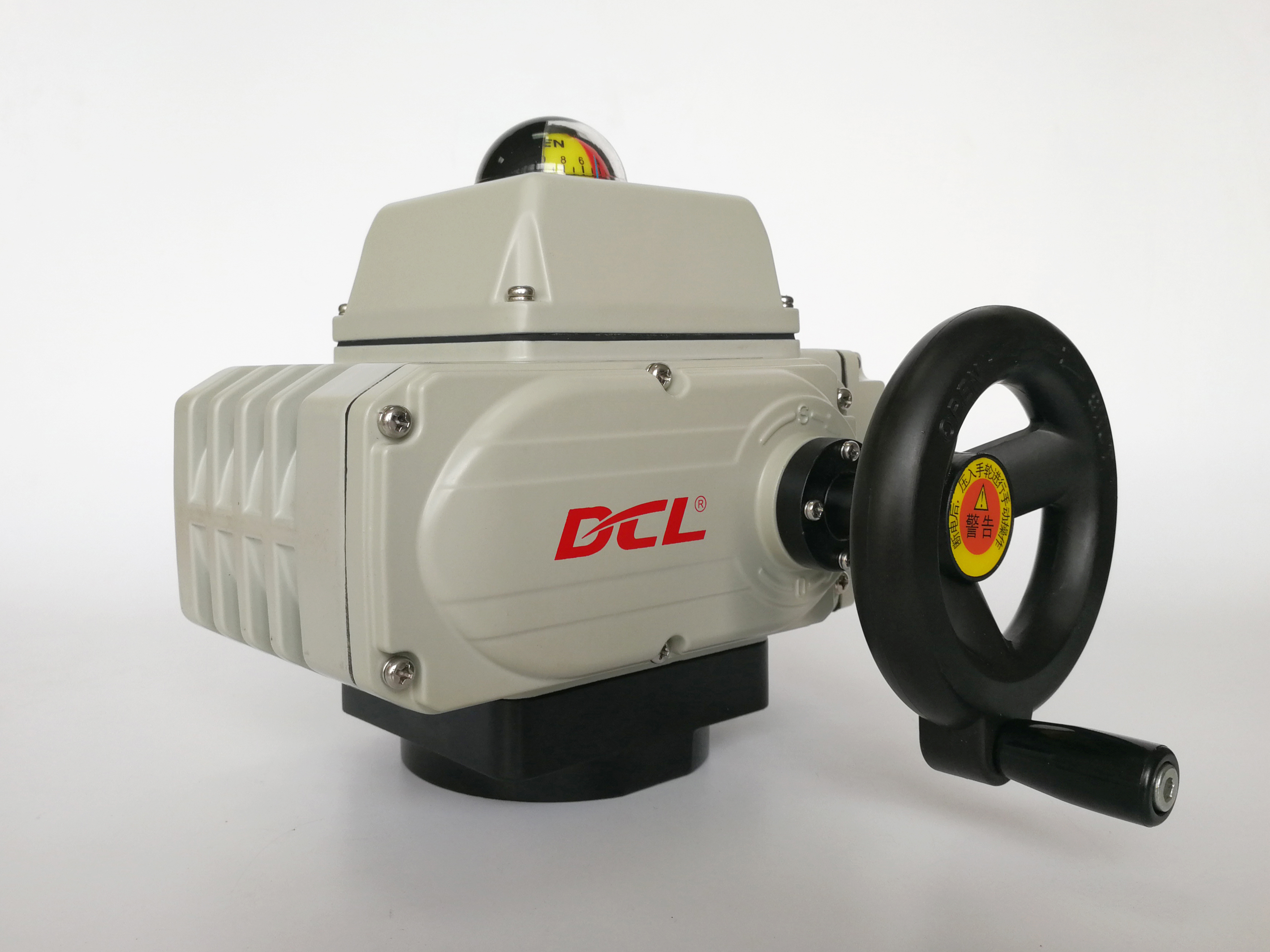

30S 100Nm AC220V CSA Compact Actuator

  • 30S 100Nm AC220V CSA Compact Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-10B/20B/40B/60B/100B/160B/250B
Min. bestelaantal 6 dagen
Verpakking Details Karton/Pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand
Productdetails
Standaard tijd/koppel 30S tot 75S/100Nm tot 2500Nm/885in.lbs tot 22125in.lbs Installatiehoek 360°
Totaal gewicht 4,5 kg tot 20 kg Motorvermogen 15W tot 140W
omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Beschermingsgraad IP67 NEMA4/4X
Voeding 24VAC/110VAV/220VAC
Markeren

30S compact actuator 100Nm koppel

,

AC220V compact actuator CSA-gecertificeerd

,

compacte actuator met hoog koppel
Laat een bericht achter
Productomschrijving

Thermische overbelastingsbeveiliging compacte actuator / overkoppelingsbeveiliging optioneel

Kenmerken

  • Kwartslagbediening met mechanische eindschakelaars
  • Robuuste IP67 waterdichte, stevige spuitgietaluminium behuizing/100% test onder water
  • Twee hulp-eindschakelaars om de kleppositie te bevestigen
  • Visuele kleppositie-indicator/plat of bol
  • Handmatige overbrugging/handwiel optioneel
  • PTC elektronisch verwarmingselement optioneel voor anti-condensatie
  • Thermische overbelastingsbeveiliging zware motor met PTC oververhittingsbeveiliging
  • Zelfremmende wormwiel zorgt ervoor dat de actuator in de laatste positie blijft bij stroomuitval
  • Overkoppelingsbeveiliging is optioneel voor actuatoren met een koppel groter dan 100 Nm
  • Lokale noodstopknop optioneel
  • CSA-gecertificeerd volgens UL-norm/CE-gemarkeerd

Beschrijving

DCL Algemene Serie Actuators: Ontworpen voor een lange levensduur

DCL elektrische actuatoren zijn ontworpen voor zeer nauwkeurige bediening van kwartslagsystemen, waaronder vlinderkleppen, kogelkranen en dempers. De kernoverbrenging is voorzien van een robuustevolledig metalen tandwielkastaangedreven door een omkeermotor, met een nauwkeurig ontworpenwormwielsetals de laatste trap.

Erkennend dat de tandwiel van de laatste trap het meest kwetsbare onderdeel is vanwege geconcentreerd koppel en wrijving, heeft DCL de levensduur geoptimaliseerd door middel van twee kritieke innovaties:

  • Hoge sterkte monolithische bronslegering:In tegenstelling tot standaard tandwielen die slechts oppervlakte-geplateerd zijn, gebruikt DCL eenmassief, gegoten koperlegering (brons) wormwiel. Dit elimineert het risico op delaminatie van de plating en zorgt voor superieure slijtvastheid en stabiele wrijvingsprestaties over miljoenen cycli.

  • Verbeterde Radius (Lange Arm) Geometrie:Door de effectieve straal van het wormwiel te vergroten, vermindert DCL de radiale kracht die op individuele tandwieltanden wordt uitgeoefend voor een bepaald koppel. Ditontwerp met lagere tandspanningminimaliseert aanzienlijk vermoeidheid en mechanische slijtage.

De synergie van ons bronswiel met grote diameter en een precisie-geharde wormas levert eenduurzaam, geluidsarm en onderhoudsvrijtransmissiesysteem dat conventionele alternatieven ver overtreft.

Specificatie

Actuator Type Standaard Tijd/Koppel Optionele Tijd/Koppel Draaihoek (Max. bereik) Totaal Gewicht Voeding Geselecteerd Besturingscircuit
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Instelbaar 1.2Kg DC24V/AC24V AC110V/AC220V Types A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Instelbaar 2.5Kg DC24V/AC24V AC110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Instelbaar 4.5Kg DC24V/AC24V AC110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Instelbaar 9Kg DC24V/AC24V AC110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5Kg
DCL-60 45S/600Nm
10Kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Instelbaar 19Kg AC110V/AC220V/AC380V Types A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5Kg
DCL-250 75S/2500Nm
20Kg
Prestatieparameters Lijst van instelbaar type (Type E)
DCL-MZZ 18Nm
3r 1.2Kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Instelbaar 4.5Kg DC24V±10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5Kg
