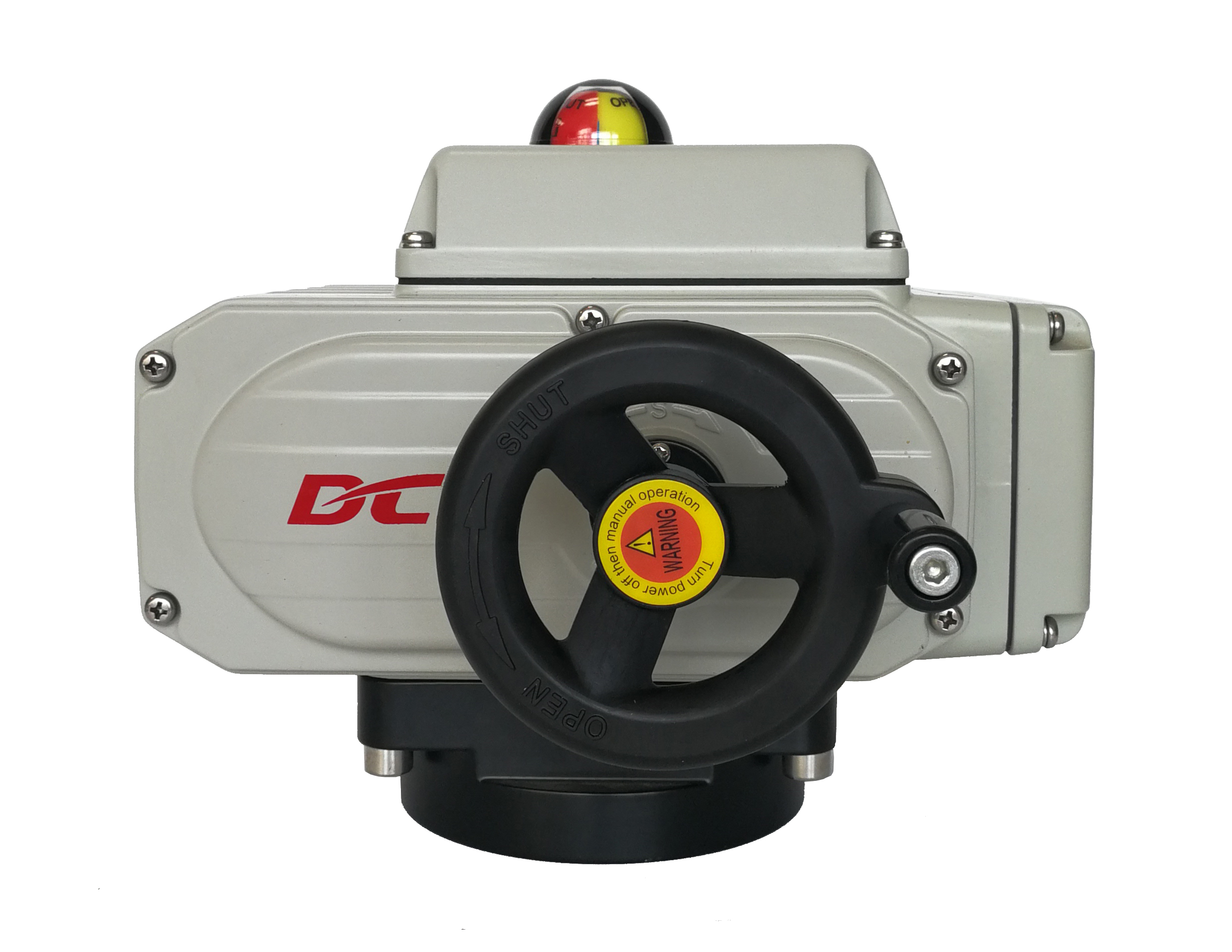

400Nm AC380V CSA 9,5 kg Compact Actuator

Kenmerken

• Vier kwartdraaien met mechanische beperkingen
• Robuuste IP67-waterdichte, robuuste aluminium behuizing/100% waterproef
• Twee hulpgrensschakelaars om de kleppositie te bevestigen
• Visuele positie-indicator van de klep/plat of convex
• Handmatig omzeilen/handwiel optioneel
• Elektronisch verwarmingscomponent PTC, optioneel voor anticondensatie
• Verwarming tegen thermische overbelasting zware motor met PTC-oververwarmingsbeschermer
• Zelfvergrendelende worm versnelling maakt actuator blijft in zijn laatste positie wanneer het vermogen te verliezen
• Voor aandrijvingen met een koppel van meer dan 100 Nm is een overkoppelbeschermer optioneel
• Lokale noodstroomknop optie
• CSA gecertificeerd volgens UL-norm/CE-markering

Beschrijving

DCL-elektrische actuatoren worden meestal gebruikt voor het bedienen van kwartdraaiende apparaten zoals vlinderkleppen, kogelkleppen, dempers of schommelende armen.de motor aandrijft een volledig metalen versnellingsbak waarvan de laatste fase een wormversnellingsset isDe motor wordt automatisch afgeschakeld wanneer de uitgangsacht 90° draait en de interne kammen de grensschakelaars activeren om de motor aan het eind van de beweging automatisch te stoppen.de motor draait in de tegenovergestelde richting om de uitgang terug te brengen naar de oorspronkelijke positie.

Alle DCL-aandrijvingen maken gebruik van een speciaal geformuleerd wormwiel van koperlegering (bronzen) gegoten als een monolithische eenheid, niet alleen oppervlakte-geplatte.slijtvastheid, en algemene duurzaamheid.

In typische elektrische aandrijvingen is het meest kwetsbare onderdeel de laatste fase wormversnelling of sporenversnelling, omdat deze het dichtst bij de uitgang zit en daarom het grootste koppel en de grootste wrijving weerstaat.Met andere woorden:, het ontwerp en het materiaal van het wormversnellingsapparaat bepalen de levensduur van de actuator.

DCL verbetert de levensduur op twee manieren:

• Grote radius (langarm) wormwielontwerp door de effectieve radius te vergroten, wordt voor een bepaald koppel de radiële kracht op de tandwielen verminderd,het verminderen van de spanning per tand en het verminderen van slijtage en vermoeidheid.

• Gebruik van een volledig bronzen (koper-legering) wormwiel, niet alleen een geplatte ­ dit elimineert het risico op slijtage of schilfering van de plating.goede conformiteit bij schuifcontact, en een stabiel wrijvingsgedrag gedurende een lange levensduur.

Als gevolg hiervan levert DCL's combinatie van een grootdiameter, volledig bronzen wormwiel, gekoppeld aan een goed geharde en nauwkeurig behandelde wormwals, betrouwbare, duurzame,geruisarme transmissie met een aanzienlijk langere levensduur in vergelijking met actuatoren met geplatte of ondergrote versnellingen.

Specificatie
