100Nm Verstelbare 360° 4~20mA IP67 24V DC Gemotoriseerde Roterende Actuator

  • 100Nm Adjustable 360° 4~20mA IP67 24V DC Motorized Rotary Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-10GE/40GE
Min. bestelaantal 1 st
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Naam DC gemotoriseerde roterende actuator Functie Thermische Overbelastingsbescherming
Voeding 24VDC Installatiehoek 360°
Motorvermogen 30W/70W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Type kwartslag aandrijving Waterdicht Elektrische actuator IP67 weerbestendig
Markeren

100 Nm gelijkstroomrotatie-aandrijver

,

360° verstelbare gemotoriseerde actuator

,

IP67 waterdichte roterende actuator
Laat een bericht achter
Productomschrijving

DC gemotoriseerde roterende actuator met F-klasse isolatiemotor / thermische overbelastingsbeveiliging


Beschrijving

Alle DCL elektrische actuatoren zijn uitgerust met speciaal geformuleerde koperlegering wormwielen. In tegenstelling tot conventionele tandwielen die slechts een koperen oppervlakteplating hebben, zijn DCL's wormwielen uit één stuk gegoten, volledig vervaardigd uit bronslegering - dit geïntegreerde ontwerp verhoogt de algehele structurele sterkte en slijtvastheid aanzienlijk.
Bij elektrische actuatoren is de eindtrap worm- of tandwiel het meest kwetsbare onderdeel. Direct verbonden met de uitgaande as, draagt het het maximale koppel en de wrijving, wat betekent dat de duurzaamheid ervan direct de levensduur van de actuator bepaalt. Om dit kritieke punt aan te pakken, heeft DCL een wormwiel met een grotere diameter en een verlengde radius ontworpen. Dit ontwerp vermindert effectief de kracht die op elke tandwieltand wordt uitgeoefend onder dezelfde koppellast, en in combinatie met de volledige bronslegering constructie, levert het uitzonderlijke betrouwbaarheid en een langere levensduur.
Bovendien heeft tandwielloop een aanzienlijke impact op zowel transmissiegeluid als mechanische levensduur. DCL's toegewijde Supplier Quality Engineering (SQE) team implementeert strenge inkomende kwaliteitscontrole voor alle componenten. Elke behuizingsdeksel, lager, tandwiel en elektronisch onderdeel ondergaat een grondige inspectie voorafgaand aan opslag, wat zorgt voor consistente prestaties en duurzaamheid op lange termijn voor het gehele assortiment DCL elektrische actuatoren.

Specificatie:

Prestatieparameters


Type DCL-10GE DCL-40GE
　 DC24V±10% DC24V±10%
Motorvermogen 30W 70W
Maximale stroom 3.3A 1.8A 8.9A 6.6A
Actietijd 15S 30S 15S 30S
Uitgangskoppel 0～100Nm Optioneel 100～400Nm Optioneel 100～600Nm Optioneel
Totaal gewicht 4.5kg 9.5kg
Ingangssignaal 4～20mADC
Uitgangssignaal 4～20mADC
Basis Fout niet meer dan ±1%
Reciproque Fout Niet meer dan 1%
Dode ruimte 0.5~5.0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in actuator ≤1%
Draaihoek 0～900 Instelbaar
Isolatieweerstand 100MΩ/250VDC
Weerstandsspanningsklasse 500VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 3600 in elke hoek
Elektrische interface Twee waterdichte G1/2 kabelconnectoren, één voor de voedingslijn en één voor de signaallijn
Omgevingstemperatuur -25～+55℃
Optionele functie Verwarming/Passieve contactschakelaar/Koepelindicator



Kenmerken

  • Kwartslagbediening gemoduleerd door 24VDC voeding
  • Koppel kan nauwkeurig worden ingesteld binnen een bepaald bereik
  • Meerdere ingangssignalen schakelbaar in één slimme besturingspakket
  • Automatische kalibratie met continu uitgangspositiebewakingssignaal als standaard
  • Heavy-duty DC borstelloze motor lage temperatuurstijging, langere levensduur, biedt hoog startkoppel en zeer kleine inertiekracht
  • Koppel test controle en overkoppelingsbeveiliging door stroom
  • Weerbestendige IP 67 robuuste aluminiumlegering behuizing, bescherming tegen stof en water
  • Alle metalen tandwielen met zelfborgend wormwiel
  • ISO5211 directe installatie
  • UL standaard/CSA gecertificeerd/CE gemarkeerd/RoHS 3 conform

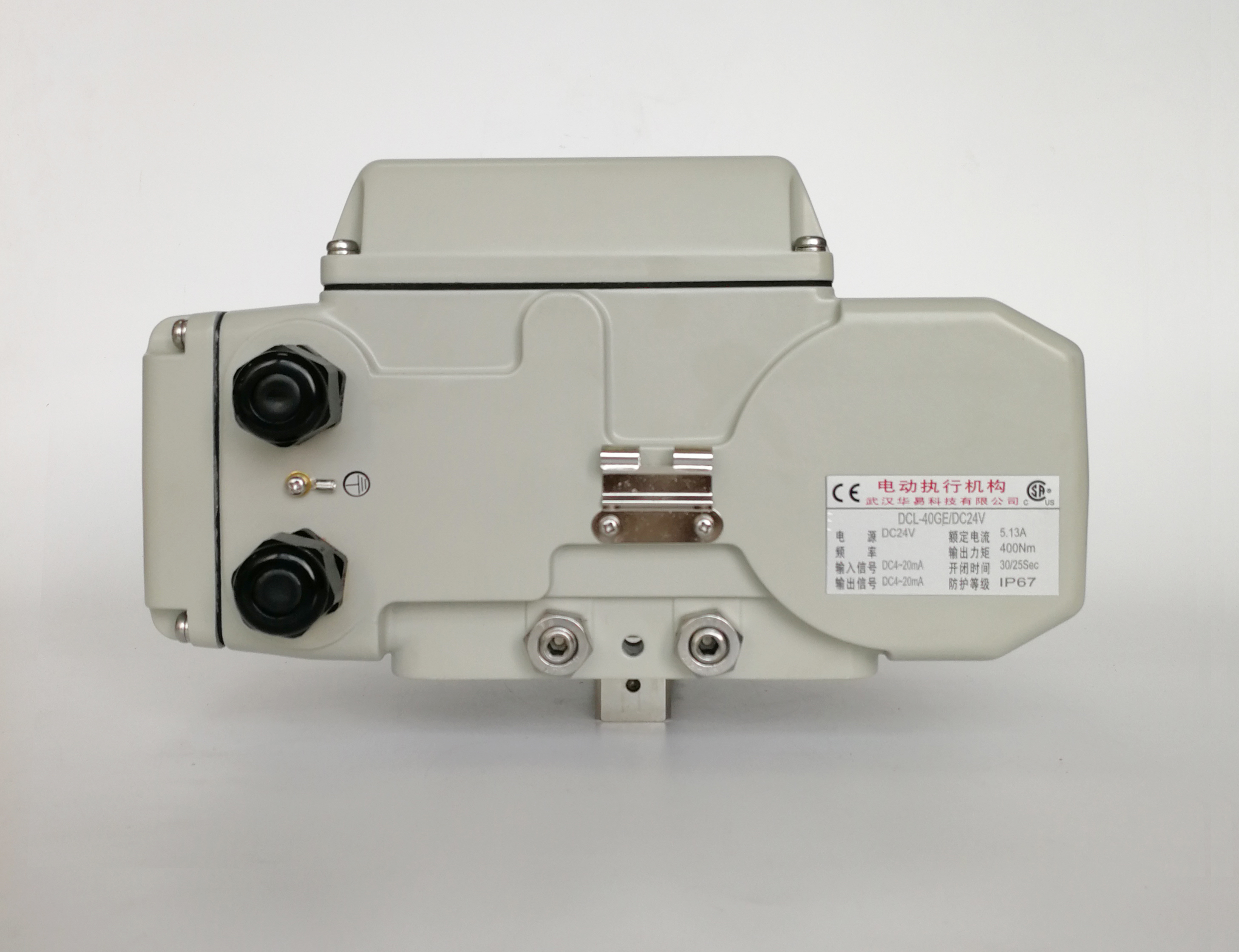

100Nm Verstelbare 360° 4~20mA IP67 24V DC Gemotoriseerde Roterende Actuator 0
