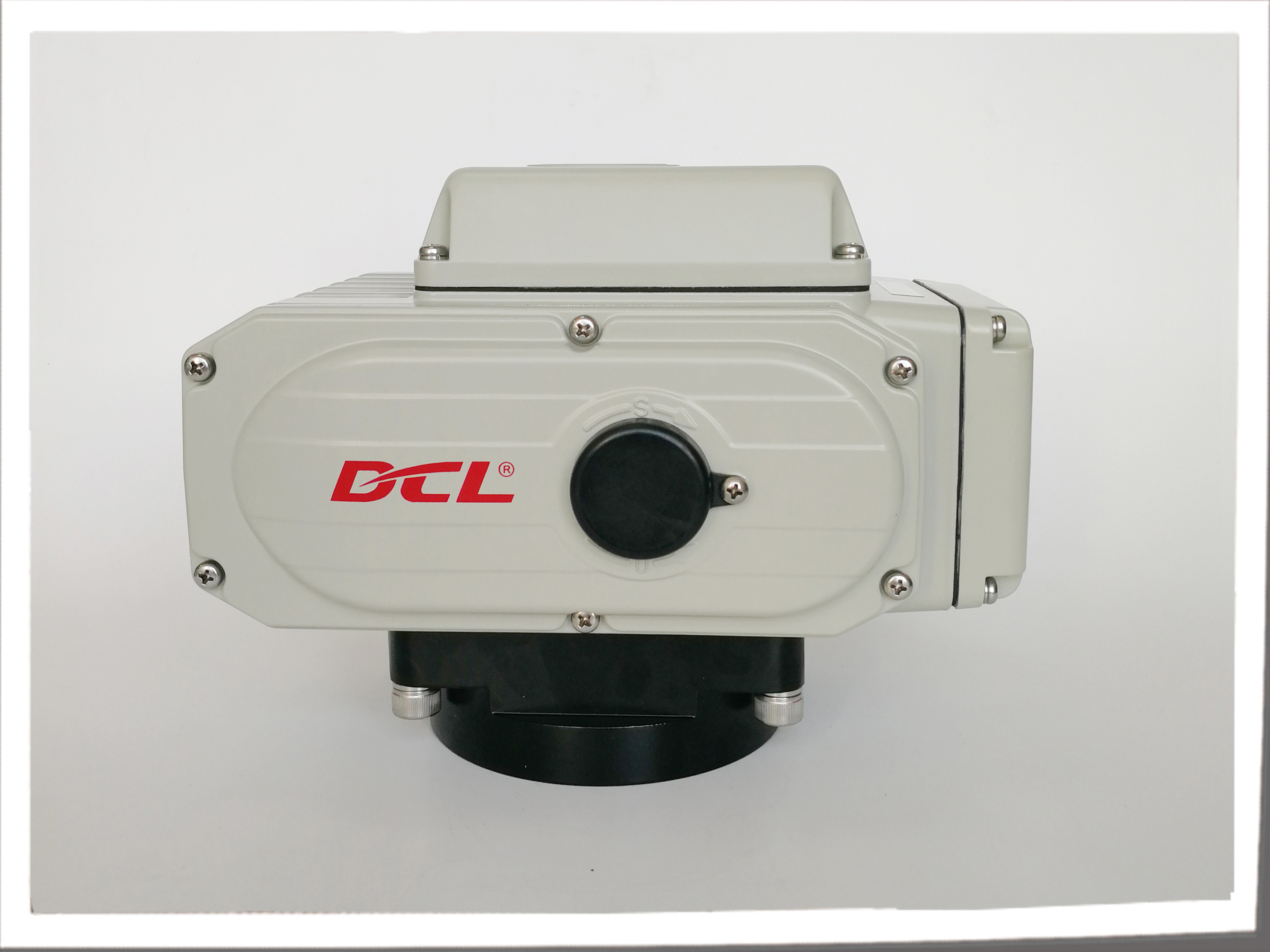

4-20mA DC AC220V 30S 200Nm IP67 Kwartslag Elektrische Aandrijving

  • 4-20mADC AC220V 30S 200Nm IP67 Quarter Turn Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer Model DCL E
Min. bestelaantal 1 st
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 stks/maand
Productdetails
Voeding 24VAC/110VAV/220VAC/380VAC Motorvermogen 6W tot 140W
Standaardkoppel 50 Nm tot 2500 Nm Uitgangssignaal 4-20MADC
Ingangssignaal 4-20MADC/1-5VDC/2-10VDC Standaardtijd 20s tot 75s
Beschermingscijfer IP67 NEMA4/4X Totaal gewicht 1,2 kg tot 20 kg
Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Installatiehoek 360°
Markeren

4-20mA DC elektrische actuator

,

220V AC kwartslag actuator

,

IP67 waterdichte elektrische actuator
Laat een bericht achter
Productomschrijving

Een kwart draaikracht van de elektrische actuator die door externe signalen wordt geregeld met de bedieningskast

Kenmerken

  • Een kwart draaiknop met een proportioneel signaal van de ingangsregeling, mechanische limieten
  • Volpotte multifunctionele slimme bedieningspakket, trillings- en vochtbestendigheid
  • Wereldwijd toonaangevend vermogen tegen interferentie, controle nauwkeurigheid en gevoeligheid
  • Functie voor zelfkalibratie en zelfcontrole van problemen
  • Uniek geïntegreerd motor/besturingspakket/behuizingontwerp met zeer kleine afmetingen
  • Hoogwaardige EMC met EFT, ESD en hoogspanningsoverspanning getest voor het controlepakket
  • Waterdicht behuizing van IP67 en NEMA 4X aluminiumlegering met 100% onderwateronderzoek
  • Corrosiebestendigheid op C3-niveau bij 1000 uur zoutsprayproef
  • Zware motor met thermische overbelastingbescherming
  • Montage van de ISO5211-standaard voor meervliesventielen
  • CSA gecertificeerd, in overeenstemming met UL- en CSA-norm/ CE-markering

Specificatie

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Kracht AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangsmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaiingshoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nominale stroom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Invoersignaal 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Basisfout maximaal ± 1%
Een wederzijdse fout maximaal 1%
Dode ruimte 00,5%-5,0% verstelbaar
Dempende eigenschappen 0 keer
Herhalende fout in actuator ≤ 1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Voltage-klasse weerstaan AC24V:500VAC 1 minuut AC110/220V:1500VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische interface Twee G1/2 Wate-proof Kabelconnectoren, één voor stroomlijn en één voor signaallijn
Omgevingstemperatuur -20°C~+55°C
Optioneel functioneren Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar/dome-indicator/handvat
Opmerking Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling.

Beschrijving

DCL-smart elektrische actuatoren zijn voorzien van een veldverstelbare dode band, een belangrijke parameter die de reactievermogen van het apparaat op ingangscontrolesignalen bepaalt.Een nauwere dode band zorgt voor een hogere gevoeligheid, maar een hogere gevoeligheid is niet altijd gunstig..

In scenario's waarin ingangssignalen gevoelig zijn voor externe interferentie, voorkomt een bredere dode band effectief frequente valse activering.verlenging van de levensduur van de actuator en verbetering van de bedrijfsstabiliteitOmgekeerd is voor toepassingen die een nauwkeurige besturing met schone, storingsvrije invoersignalen vereisen, een nauwere dode band de ideale keuze.

Een andere kritieke factor die van invloed is op de nauwkeurigheid van de positionering van de kleppen is de achteruitgang van de tandwiel, met name de bewerkingsnauwkeurigheid van wormversnellingen.DCL's Special Quality Engineering (SQE) team zorgt voor compromisloze toerustingkwaliteit door gebruik te maken van professionele testapparatuur om alle leveranciercomponenten te inspecterenWe implementeren ook gespecialiseerde ontwerpfuncties en strikte assemblageprocescontroles om versnellingsschommelingen te elimineren en bedrijfsgeluid onder verschillende belastingomstandigheden te minimaliseren.Door deze strenge normen, heeft DCL de industriële benchmark voor compacte elektrische actuatoren in China gesteld.

Alle actuatoren hebben strenge CSA-certificatietests doorstaan en voldoen volledig aan zowel UL- als CSA-normen.Het zelfkalibrerende EPS-systeem elimineert effectief de "jacht" op positie en biedt standaard een uitgangssignaal voor real-time positiebewaking als standaardfunctie.

Weather Proof 360° CSA Quarter Turn Electric Actuator

Weather Proof 360° CSA Quarter Turn Electric Actuator
