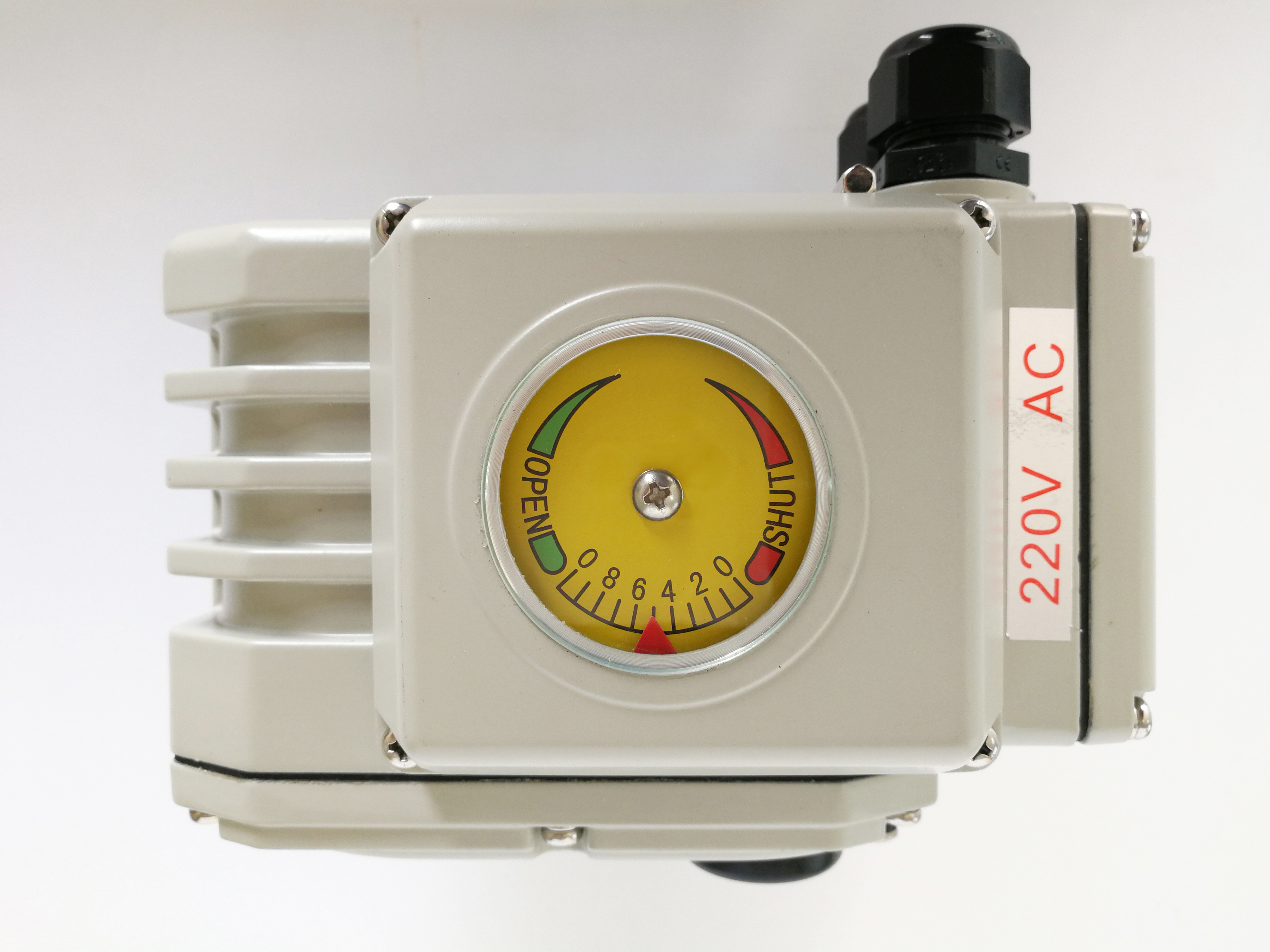

CSA IP67 Compacte 90° AC24V 200Nm slimme elektrische actuator

  • CSA IP67 Compact 90° AC24V 200Nm Smart Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Min. bestelaantal 1 st
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 5000 pc's/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Standaard tijd/koppel 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs Installatiehoek 360°
Ingangssignaal 4-20MA of 2-10V / 1-5V optioneel Uitgangssignaal 4-20 mA
Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Totaal gewicht 2,5 kg tot 20 kg
Motorvermogen 10W tot 140W Beschermingscijfer IP67 NEMA4/4X
Voeding 24VAC/110VAV/220VAC
Laat een bericht achter
Productomschrijving

Voor de test van het koppel moet de testkoppel van de elektrische actuator/koppelcontrole worden bepaald.

DCL-05E~250E parameters.pdf

Kenmerken

  • Een kwart draai met mechanische beperkingen
  • Integratie van de motor/besturingsbak/behuising om de hele aandrijving compact te maken
  • Bescherming tegen koppeloverbelasting door koppelproeffunctie van slimme full pot controller
  • Hoogwaardige EMC met EFT, ESD en hoogspanningsoverspanning getest voor het controlepakket
  • Zware motor met thermische overbelastingbescherming
  • Hard hoge druk gegoten aluminium behuizing met weerbestendige IP67 en NEMA 4X
  • Verkrijgbare ventielpositiemeter/vlakke of convexe indicator
  • Handmatig omzeilen met een sleutel of handwiel
  • CSA-certificering volgens UL en CSA-norm/CE-markering/RoHS 3.0 goedgekeurd

Specificatie

Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-200E DCL-300E
Kracht AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangsmoment 50 Nm 100 Nm 200 Nm 400 Nm 600 Nm 1000 Nm 2000 Nm 3000 Nm
Actietijd 20S 30S 30S 30S 45S 30S 90S 110S
Draaiingshoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25 W 40 W 90 W 90 W 120 W 140 W 140 W
Nominale stroom 1.50/0.24/0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5 kg 4.5 kg 9 kg 9.5 kg 10 kg 19 kg 19.5 kg 20 kg
Invoersignaal 4-20mADC,1-5VDC,2-10VDC
Output Singal 4-20mADC
Basisfout maximaal ± 1%
Een wederzijdse fout maximaal 1%
Dode ruimte 00,5%-5,0% verstelbaar
Dempende eigenschappen 0 keer
Herhalende fout in actuator ≤ 1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Voltage-klasse weerstaan AC24V:500VAC 1 minuut AC110/220V:1500VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische interface Twee G1/2 Wate-proof Kabelconnectoren, één voor stroomlijn en één voor signaallijn
Omgevingstemperatuur -20°C~+55°C
Optioneel functioneren Overmomentbeschermer/ontvochtigingsverwarmer/passieve schakelaar/dome-indicator/handvat
Opmerking Alle andere ingangs- of uitgangssignalen die nodig zijn, worden aangegeven in de bestelling.

Beschrijving

De DCL Smart Modulating Electric Actuator is geïntegreerd met een Electric Positioning System (EPS) positioner,waarbij de rotatiehoek van de uitgangsandrijfas een nauwkeurig lineair evenredig verband houdt met het invoerregelsignaal beschikbaar in 4 20 mA, 2 ̊10 V, of 1 ̊5 V signaalprotocollen.

De intelligente regelaar beschikt ook over een realtime motorstroombewakingsfunctie.De controller is geprogrammeerd om de motor stroomvoorziening af te sluiten precies 3 seconden na het detecteren van deze stroom overspanningDit is een elektronisch beschermingsmechanisme tegen overmoment, dat een hogere precisie biedt dan traditionele mechanische beschermingsoplossingen tegen overmoment.

Alle actuatoren zijn door CSA onderworpen aan strenge certificatietests van derden, in volledige overeenstemming met zowel UL- als CSA-industrienormen.De nominale continue werkcyclus voor de gehele productreeks bedraagt meer dan 70%Bovendien bevat het EPS-positioneringssysteem een automatische zelfkalibratiefunctie.die het "jacht" verschijnsel (oscillatie rond de ingestelde positie) effectief elimineert en een standaard uitgangssignaal voor realtime positiebewaking levert.

Weather Proof 360° CSA Quarter Turn Electric Actuator Weather Proof 360° CSA Quarter Turn Electric Actuator
