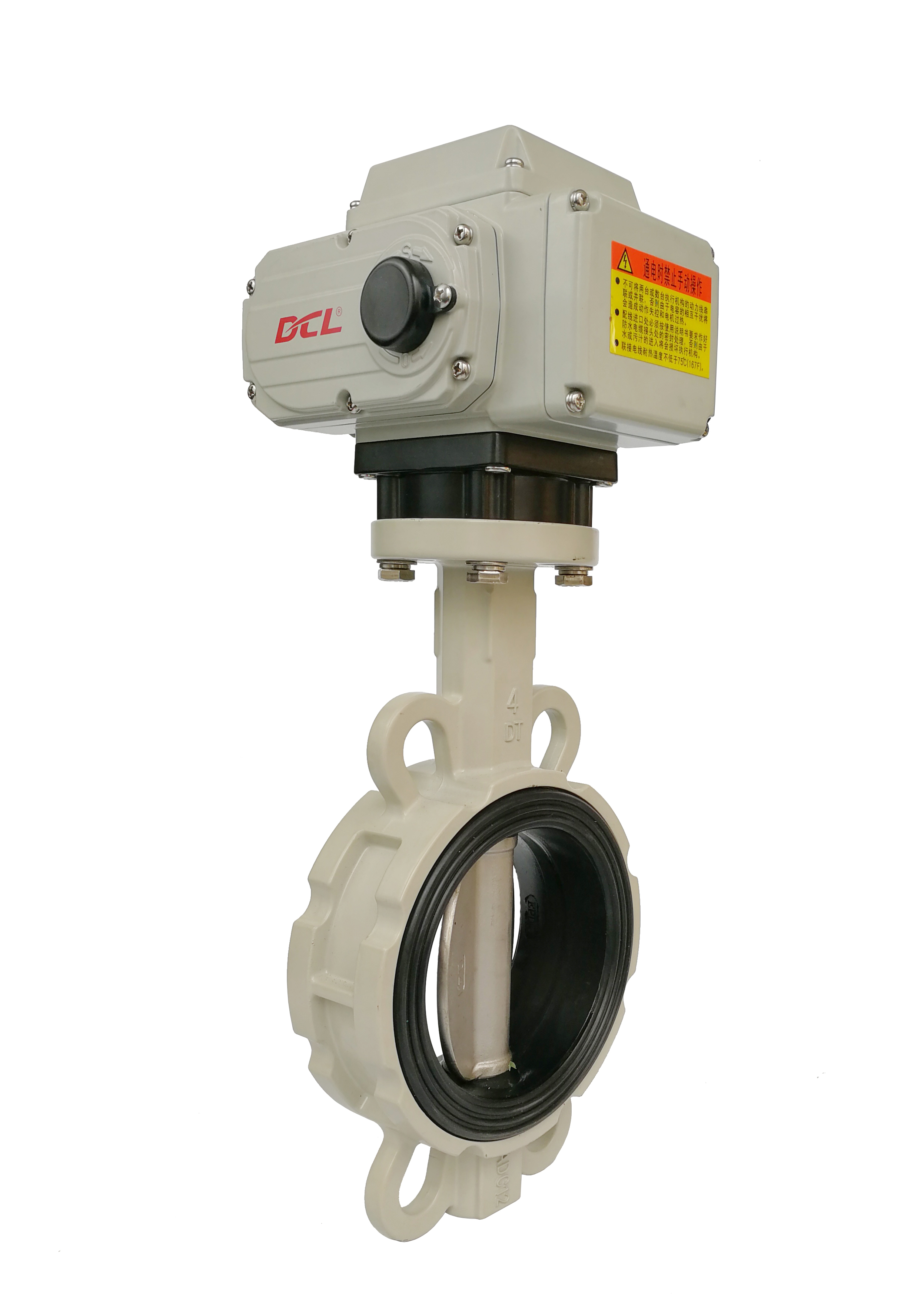

Compact 1/4 draai 400Nm DC24V HVAC vlinderklep actuator

  • Compact 1/4 Turn 400Nm DC24V HVAC Butterfly Valve Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-05H/10H/20H/40H/60H/100H/160H/250H
Min. bestelaantal 1 st
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Naam 3 Fase actuator Installatiehoek 360°
Totaal gewicht 2,5 kg tot 20 kg Voeding 380VAC/400VAC/415VAC
Operatie 1/4 Turn -operatie Type Quarter Turn Actuator
Laat een bericht achter
Productomschrijving
3-fase actuator aangedreven door 3-fase AC met passieve contactschakelaar voor kleppositie
Beschrijving

DCL compacte elektrische actuatoren worden veel gebruikt in HVAC-toepassingen, met name met vlinderkleppen. In gebouwautomatiseringssystemen spelen deze actuatoren een cruciale rol bij het reguleren van de binnentemperatuur, de luchtbehandelingsunit-luchtstroom, de koud- en warmwaterstroom, de condensafvoer en de algehele hydraulische balans.

Het DCL H-type besturingscircuit in combinatie met een driefasige AC-motor is specifiek ontworpen voor actuatoren die worden gevoed door 380 VAC of 440 VAC bij 50/60 Hz - voedingsbronnen die vaak worden aangetroffen in zware industriële omgevingen zoals energiecentrales en staalfabrieken. Net als bij enkelfasige actuatoren, drijft de motor, wanneer een continu spanningsregelsignaal wordt toegepast, een robuuste, volledig metalen tandwielkast aan die de uitgaande as over 90° roteert. De beweging wordt nauwkeurig geregeld door interne nokken die eindschakelaars activeren, waardoor de motor automatisch stopt en een droogcontactsignaal wordt afgegeven in de volledig open positie. Wanneer een omgekeerd continu signaal wordt ontvangen, draait de motor in de tegenovergestelde richting, waardoor de actuator terugkeert naar de gesloten positie.

De actuator is eenvoudig te installeren en volledig conform de ISO 5211 multi-flens montagestandaarden, met een dubbelvierkante uitgaande aandrijving voor betrouwbare klepkoppeling.

Specificatie:
Actuatortype Vlinderklep (≤PN1.0MPa) Kogelklep (≤PN1.6MPa) Ventiel (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Actuatortype Standaardtijd/Koppel Optionele tijd/koppel Draaihoek (Max. bereik) Totaal gewicht Voeding Geselecteerd besturingscircuit
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90°Instelbaar 1.2Kg DC24V/AC24V AV110V/AC220V Types of A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360°Instelbaar 2.5Kg DC24V/AC24V AV110V/AC220V/AC380V Types of A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360°Instelbaar 4.5Kg DC24V/AC24V AV110V/AC220V/AC380V Types of A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90°Instelbaar 9Kg DC24V/AC24V AV110V/AC220V/AC380V Types of A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5Kg
DCL-60 45S/600Nm
10Kg
DCL-100 30S/1000Nm 15S/500Nm 0~90°Instelbaar 19Kg AV110V/AC220V/AC380V Types of A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5Kg
DCL-250 75S/2500Nm
20Kg
Prestatieparameterslijst van het insteltype (Type E)
DCL-MZZ 18Nm
3r 1.2Kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90°Instelbaar 4.5Kg DC24V±10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5Kg
Kenmerken
  • 1/4 draaiwerking met zelfvergrendeling
  • Modulerend type beschikbaar met elektrisch positioneringssysteem
  • Automatiseer kogelklep en vlinderklep om de stroom aan te passen of af te sluiten
  • Klasse F isolatiemotor
  • Zware motor met thermische overbelastingsbeveiliging/bedrijfsfactor 80%
  • Meer dan 10000 keer levenscyclus over het volledige bereik met volledige nominale belasting
  • Weerstand tegen extra lage en hoge temperaturen en een omgeving met hoge vochtigheid
  • Twee extra eindschakelaars om de kleppositie te bevestigen
  • Standaard handmatige hendel
  • Noodknop voor lokale stroomuitschakeling optioneel
  • Zelfborgende volledig metalen tandwielen met zachte nitreerbehandeling, geen extra rem nodig
  • CSA-gecertificeerd/UL-conform/CE-gemarkeerd/RoHS 3.0 getest
Compact 1/4 draai 400Nm DC24V HVAC vlinderklep actuator 0
Compact 1/4 draai 400Nm DC24V HVAC vlinderklep actuator 1
