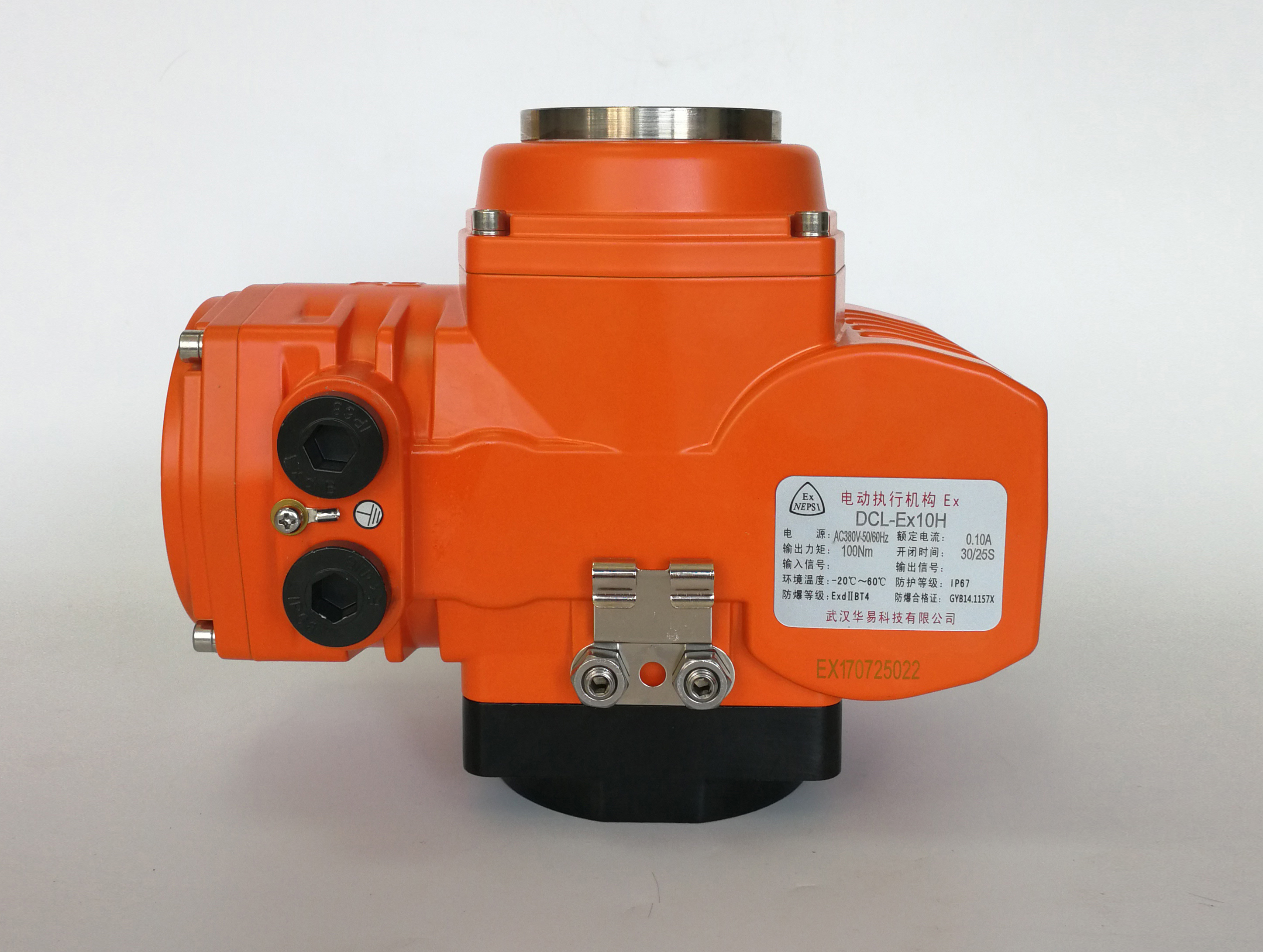

90° 360° IECEx 30S/100Nm Explosiebestendige elektrische actuator

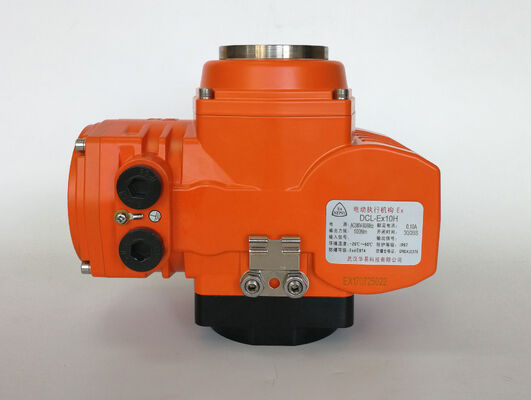

  • 90° 360° IECEx 30S/100Nm Explosion Proof Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67/ATEX/IECEx/UL
Modelnummer DCL-Ex05B/10B/20B/40B/60B
Min. bestelaantal 1 ST
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Standaardkoppel 50 tot 600 Nm Standaardtijd 20 tot 45 jaar
Totaal gewicht 3 kg tot 10 kg Voeding 24VAC/110VAV/220VAC/380VAC/24VDC
Motorvermogen 6W tot 90W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Installatiehoek 360° Beschermingscijfer IP68 NEMA 4X
Markeren

IECEx Explosiebestendige elektrische actuator

,

360° explosiebestendige actuator 100Nm

,

90° explosiebestendige actuator met garantie
Laat een bericht achter
Productomschrijving
Explosieveilige elektrische actuator met middenpositie / passief contact
DCL-Ex05 afmetingen en parameters.pdf DCL-Ex10 Ex20 afmetingen en parameters.pdf
Kenmerken
  • Minder dan 100° werking met mechanische limieten
  • Middenpositie kan worden toegevoegd per vereiste hoek
  • Twee extra microschakelaars voor terugkoppeling van volledig open en volledig gesloten positie
  • Zelfborgend in elke positie bij stroomuitval, geen extra rem nodig
  • Volledig gesloten asynchrone inductiemotor met kooirotor voor zware belasting
  • Robuuste IP68 en type 4X aluminiumlegering behuizing met poedercoating
  • Alle stalen tandwielen en bronzen wormwiel met permanente smering
  • Visuele positie-indicator met gehard glas
  • Standaard ISO5211 multi-flens montage
Beschrijving

DCL explosieveilige elektrische actuatoren worden veel gebruikt in chemische fabrieken, energiecentrales, wijnmakerijen, olie- en gasfaciliteiten en andere gevaarlijke industriële omgevingen. De actuator maakt gebruik van een cilinder-stop vlamdichte verbinding met zeer nauwkeurige bewerking. De verbindingsvlakken tussen de behuizing en de deksels voldoen aan de vereiste vlamdichte opening en lengte specificaties van ATEX, IECEx, UL en CSA normen. De beschermingsgraad is Ex d IIC T4 voor ATEX, IECEx en Zone systemen, en Class I, Division 1, Groups C & D, T4 voor het Amerikaanse Division systeem.

Een middenpositie-functie is beschikbaar voor toepassingen die vereisen dat de klep stopt in drie gedefinieerde posities. Er worden twee droge contact terugkoppelingssignalen geleverd voor de indicatie van de volledig open en volledig gesloten status. De actuator kan in elke hoek (360°) op pijpleidingen of apparatuur worden geïnstalleerd en de klep blijft in zijn laatst bekende positie in geval van stroomuitval. Een optionele ontvochtigingsverwarming is ook beschikbaar om condensatie te voorkomen en interne componenten te beschermen.

Specificatie:
Actuatortype Standaard tijd/koppel Optionele tijd/koppel Draaihoek (Max. bereik) Totaal gewicht Voeding Geselecteerd besturingscircuit
DCL-Ex05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° instelbaar 3,0 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex10 30S/100Nm 15S/50Nm 60S/100Nm 0~90° instelbaar 5,0 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° instelbaar 5,5 kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex40 30S/400Nm 15S/200Nm 60S/400Nm 0~90° instelbaar 9,5 kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex60 45S/600Nm 0~90° instelbaar 10 kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
Actuatortype Vlinderklep (≤PN1.0MPa) Kogelkraan (≤PN1.6MPa) Ventiel (≤PN0.1MPa)
DCL-Ex05 DN50~65 DN40 DN50~80
DCL-Ex10 DN80~100 DN50~65 DN100~200
DCL-Ex20 DN125~150 DN80~100 DN250~300
DCL-Ex40 DN200 DN125 DN350~450
DCL-Ex60 DN250 DN150 DN500~600

90° 360° IECEx 30S/100Nm Explosiebestendige elektrische actuator 0

90° 360° IECEx 30S/100Nm Explosiebestendige elektrische actuator 1

90° 360° IECEx 30S/100Nm Explosiebestendige elektrische actuator 2
