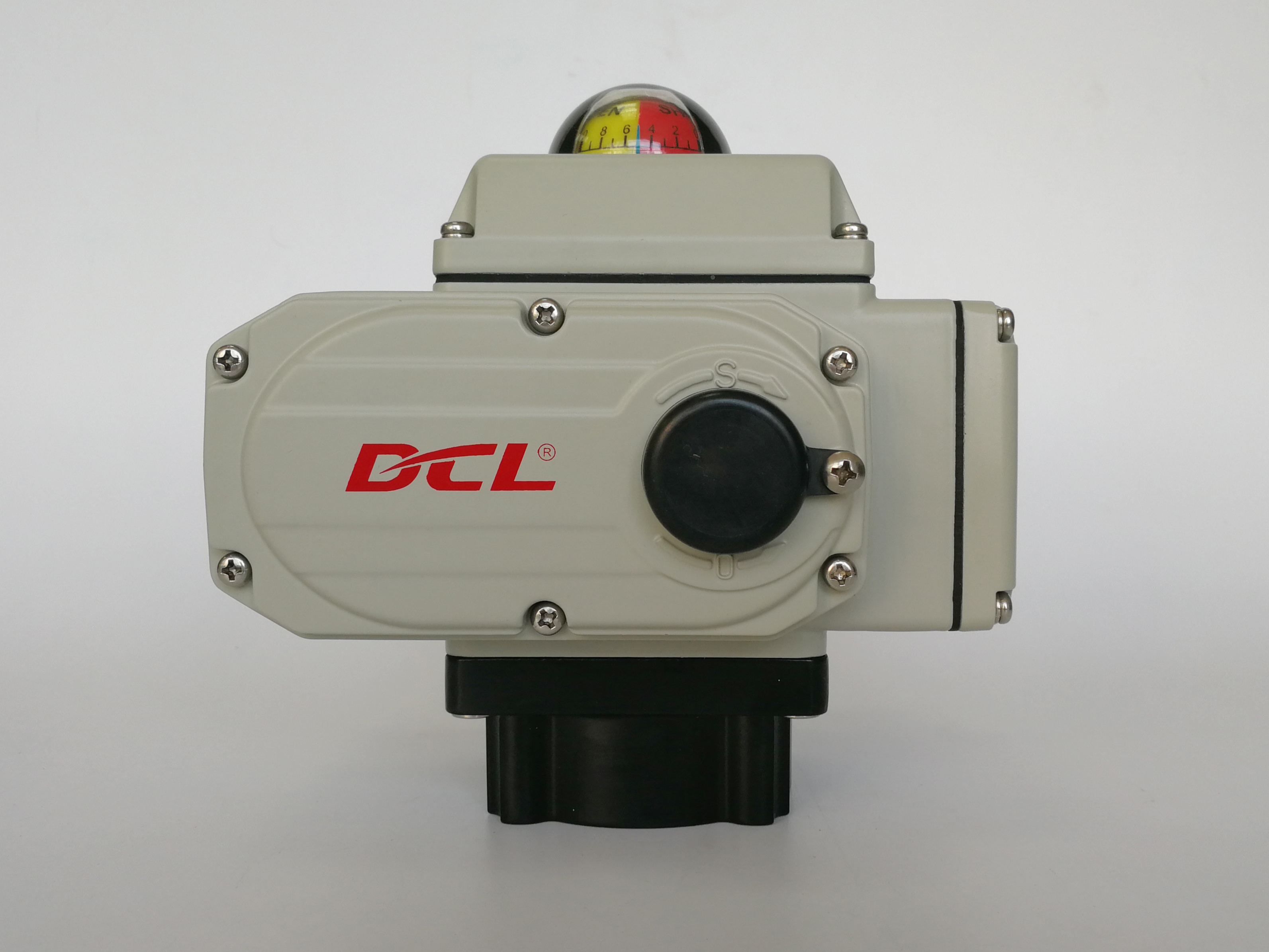

IP67 Waterdichtheid 30s/100Nm Vlinderklepactuator
Productdetails
| Standaard tijd/koppel | 15S tot 75S/18Nm tot 2500Nm | Installatiehoek | 360° |
|---|---|---|---|
| Totaal gewicht | 1.5 kg tot 20 kg | Motorvermogen | 6W tot 140W |
| Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Beschermingscijfer | IP67 NEMA4/4X |
| Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| Markeren | IP67 waterdicht vlinderklep actuator,Compacte actuator van 30s 100Nm,waterdichte vlinder valve actuator |
||
Productomschrijving
IP67 Waterbehandeling DN600 vlinderklep actuator
Kenmerken
- De kleinste afmetingen en het meest compacte ontwerp in het koppelbereik van 18 Nm tot 2500 Nm
- Dubbele rij keten van de versnellingsbak naar worm versnellingsbak zorgen voor koppel overdracht sterkte
- Krachtige motor die is uitgerust om een hoog startkoppel te garanderen boven het nominale koppel in 10% onder de nominale spanning
- Hard hoge druk gegoten aluminium behuizing met waterdichtheid IP67 en NEMA 4X
- De in punt 6.2.4.1 bedoelde parameters moeten worden vergeleken met de parameters van de in punt 6.2.4.2 van de bijlage bij Verordening (EU) nr. 528/2012 bedoelde parameters.
- Alle metalen versnellingsbakken met zelfvergrendelend wormversnellingsbakken, blijft in de laatste bekende positie na vermogen te verliezen, geen extra rem nodig
- Handmatig omzeilen met een sleutel of met een handwiel zonder krukken
- Heavy duty volledig afgesloten eekhoornkooi asynchrone motor met thermische overladingsbescherming, 80%, F-isolatie.
- Meer dan 10000 keer volledige open/sluit levenscyclus met nominale koppel.
- CSA gecertificeerd volgens UL-norm/CE-markering/RoHS 3.0
Beschrijving
DCLcompacte elektrische aandrijvingen worden veel gebruikt metDeze elektrische temperatuurregelkleppen worden hoofdzakelijk toegepast in de scheepsbouw.automatische regeling van zoet water, zeewater of smeerolie in koelsystemen voorGeneratoren, dieselmotoren en turbines.
Dankzij de actuatoren.een hoge positiegewogenheid (fout ≤ 1%), dede temperatuurregelatie kan binnen ±1°C worden gehandhaafd.
Aanwezige mariene omgevingenOm een stabiele werking onder dergelijke omstandigheden te waarborgen, worden alle DCL-actuatoren onderworpen aanstrikte EMC-tests om te voldoen aan de veeleisende eisen van maritieme toepassingen.
DCL-actuatoren zijn:strikt getest en gecertificeerd:
CSA gecertificeerdUL- en CSA-normen
CE-markering enRoHS 3.0 conform, geverifieerd doorSGS
Specificatie
| Type actuator | Standaardtijd/koppel | Optioneel tijd/koppel | Draaihoek ((Max.range) | Totaal gewicht | Stroomvoorziening | Geselecteerde besturingscircuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Verstelbaar | 1.2 kg | DC24V/AC24V AV110V/AC220V | Types A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Verstelbaar | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Verstelbaar | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Verstelbaar | 9 kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Verstelbaar | 19 kg | AV110V/AC220V/AC380V | Types A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20 kg | ||||
| Prestatieparameters Lijst van het aanpassingstype ((Type E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 kg | DC24V | Type MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Verstelbaar | 4.5kg | DC24V ± 10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
| Type actuator | Vloeiende klep ((≤PN1,0MPa) | De in punt 3.4.2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de volgende afmetingen: | Ventilatieventiel ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100 tot en met 200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN 250 | DN 150 | DN 500 tot 600 |
| DCL-100 | DN300 | DN200 | DN 700 tot 800 |
| DCL-160 | DN350~400 | DN 250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
