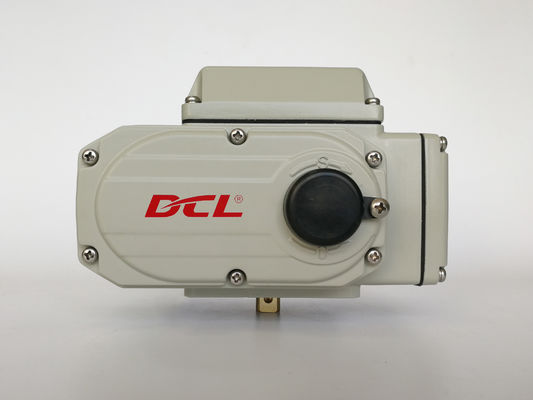

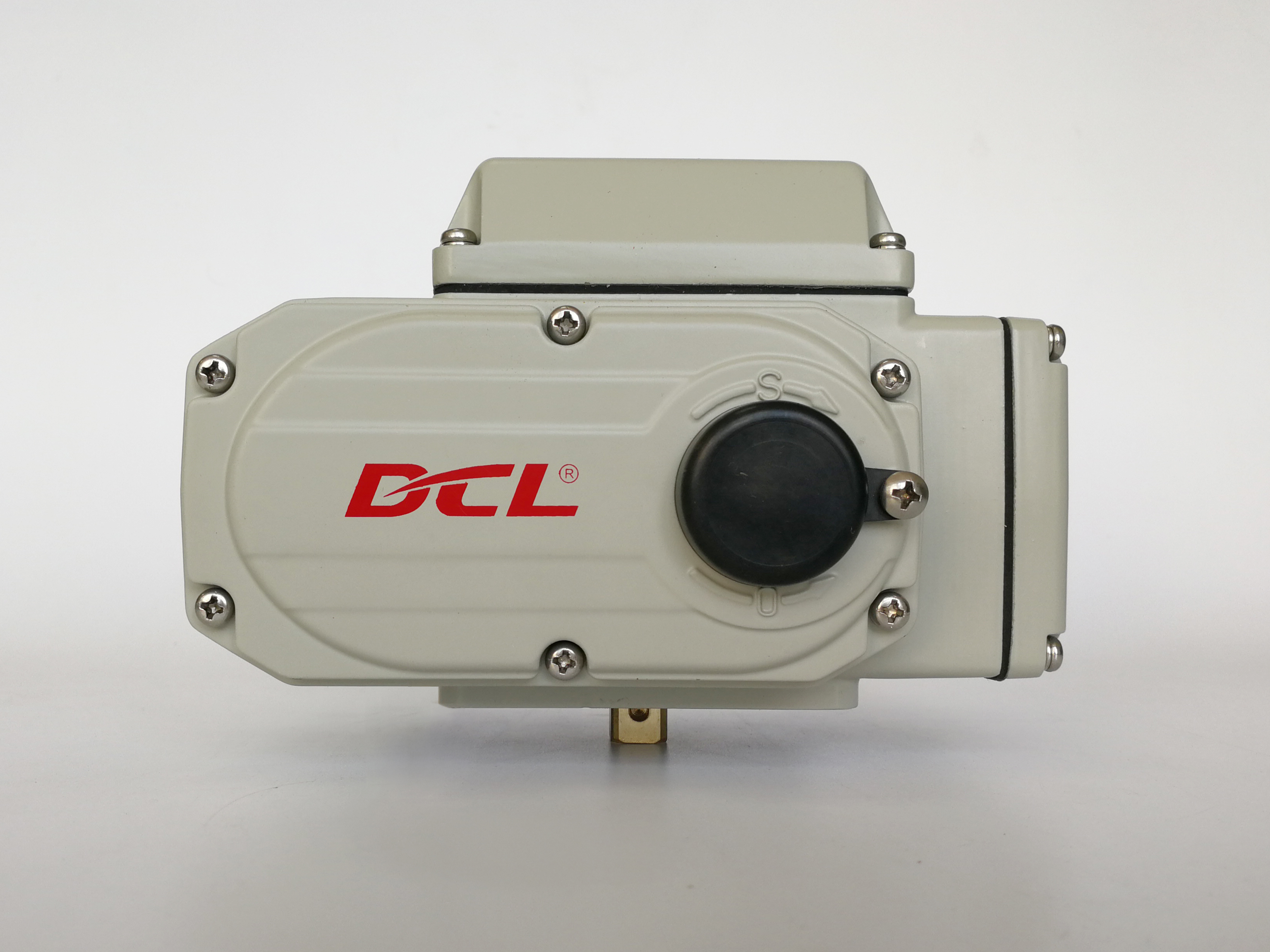

IP67 90° 360° DC12V 1/4 draai 600Nm Compact Actuator
Productdetails
| Standaard tijd/koppel | 30S tot 75S/100Nm tot 2500Nm/885in.lbs tot 22125in.lbs | Installatiehoek | 360° |
|---|---|---|---|
| Totaal gewicht | 4,5 kg tot 20 kg | Motorvermogen | 15W tot 140W |
| Omgevingstemperatuur | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F | Beschermingscijfer | IP67 NEMA4/4X |
| Voeding | 24VAC/110VAV/220VAC/380VAC/24VDC | ||
| Markeren | IP67 waterdichte compacte actuator,Compacte actuator met een rotatie van 360°,600 Nm koppel 1/4 draaibank |
||
Productomschrijving
Compacte actuator met lokale noodstroom uitknop/handmatige overschrijding
Kenmerken
- 1/4 beurt met mechanische beperkingen
- Zware motor met thermische overbelastingbescherming/belasting van 80%
- Compacte afmetingen voor de grensruimte met weerbestendige behuizing van aluminiumlegering IP67/type 4X
- Lokale knop om de stroom af te sluiten wanneer er een noodprobleem optreedt voor de lokale/afstandsbedieningsknop
- Automatische kogelklep en vlinderklep om de stroom aan te passen of af te snijden
- Meer dan 10000 keer volledige levensduur met volledige nominale belasting
- Valuwpositiemeter/plat of convex
- Standaard ISO5211 rechtstreekse bevestiging
- Standaard handgreep
- CSA-lijst/UL-conform/CE-markering/RoHS 3.0 getest
Beschrijving
DCLelektrische compacte actuatorenworden veel gebruikt in deHVAC-veld, meestal in combinatie metvlinderkleppenIn de modernegebouwsautomatiseringssystemen, deze actuatoren nauwkeurig besturenbinnentemperatuur, luchtvolume, waterstroom, condensatstroom, enhydraulische balans, waardoor een efficiënte en betrouwbare systeemprestatie wordt gewaarborgd.
DCL-actuatoren kunnen worden uitgerust met eenstandaard handwielvoorzowel voor algemene doeleinden als voor explosiebestendige modellenOm de veiligheid bij handmatige bediening te vergroten, wordt eennoodknop voor uitschakelingDe knop is gemakkelijk te vinden op deAchterkant van de aandrijving, waardoor het gemakkelijk toegankelijk is.
Wanneer handmatige bediening nodig is en de stroomstatus van de aandrijflijn onzeker is, wordt eenvoudigDruk op de knop 'Schakelen'In normale omstandigheden is deHandwiel blijft losvan de worm gear.het handwiel naar binnen duwen, wordt het met het wormgebouw aangesloten, waardoor de handmatige bediening van deuitgangsas en aangesloten klep.
Specificatie
| Type actuator | Vloeiende klep ((≤PN1,0MPa) | De in punt 3.4.2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de volgende afmetingen: | Ventilatieventiel ((≤PN0,1MPa) |
|---|---|---|---|
| DCL-02 | ≤ DN40 | ≤ DN32 | |
| DCL-05 | DN50~65 | DN40 | DN50~80 |
| DCL-10 | DN80~100 | DN50~65 | DN100 tot en met 200 |
| DCL-20 | DN125~150 | DN80~100 | DN250~300 |
| DCL-40 | DN200 | DN125 | DN350~450 |
| DCL-60 | DN 250 | DN 150 | DN 500 tot 600 |
| DCL-100 | DN300 | DN200 | DN 700 tot 800 |
| DCL-160 | DN350~400 | DN 250 | DN900 |
| DCL-250 | DN450~600 | DN300~350 | DN1000~1200 |
| Type actuator | Standaardtijd/koppel | Optioneel tijd/koppel | Draaihoek ((Max.range) | Totaal gewicht | Stroomvoorziening | Geselecteerde besturingscircuit |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Verstelbaar | 1.2 kg | DC24V/AC24V AV110V/AC220V | Types A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Verstelbaar | 2.5kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Verstelbaar | 4.5kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Verstelbaar | 9 kg | DC24V/AC24V AV110V/AC220V/AC380V | Types A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5kg | |||
| DCL-60 | 45S/600Nm | 10 kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Verstelbaar | 19 kg | AV110V/AC220V/AC380V | Types A/B/C/D/E/F/H |
| DCL-160 | 48S/1600Nm | 19.5kg | ||||
| DCL-250 | 75S/2500Nm | 20 kg | ||||
| Prestatieparameters Lijst van het aanpassingstype ((Type E) | ||||||
| DCL-MZZ | 18Nm | 3r | 1.2 kg | DC24V | Type MZZ | |
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Verstelbaar | 4.5kg | DC24V ± 10% | Type GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5kg | |||
