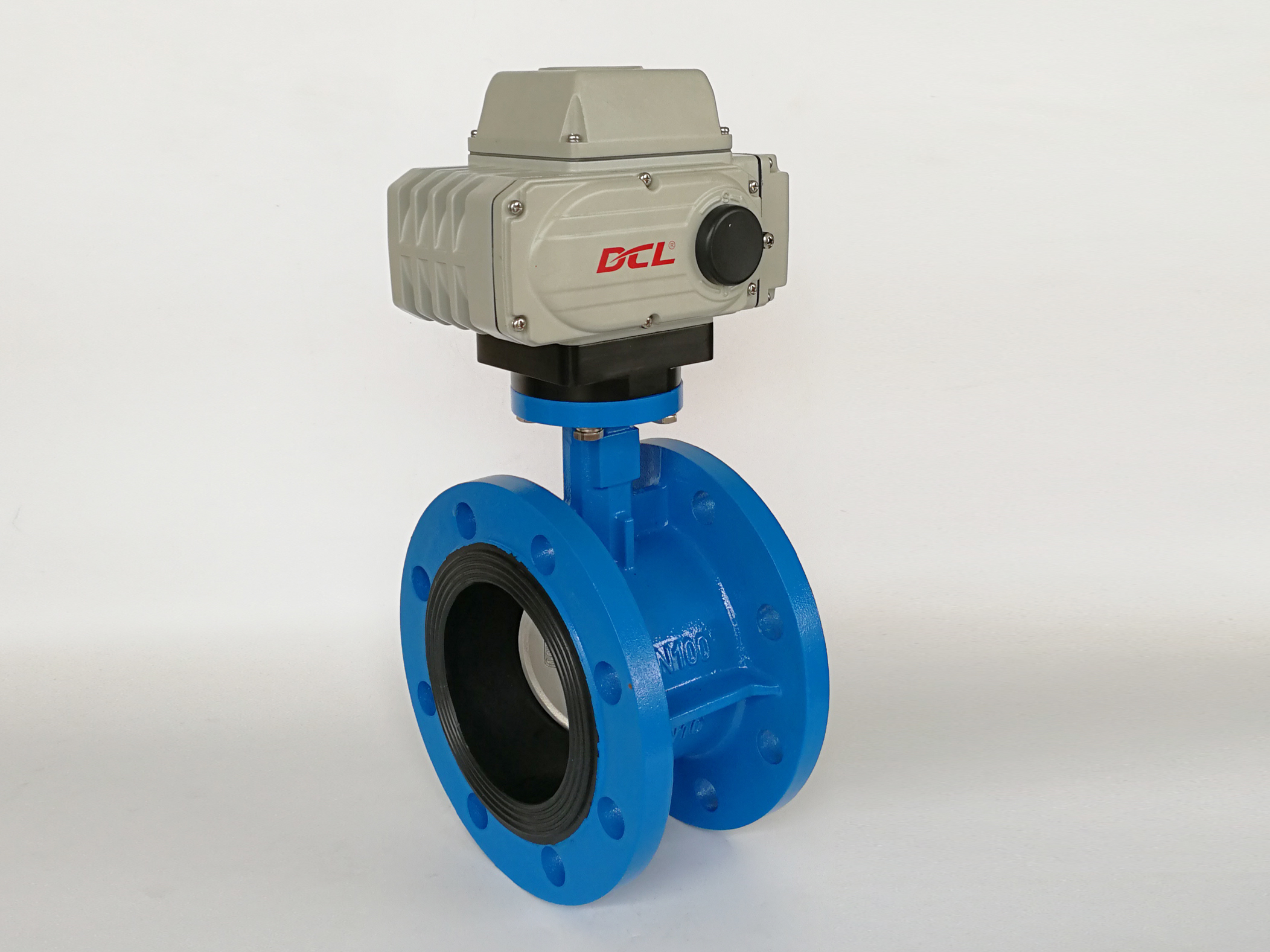

0~90°Verstelbare IP67 Compact Quarter Turn Actuator voor vlinderklep

  • 0~90°Adjustable IP67 Compact Quarter Turn Actuator For Butterfly Valve
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL volledig elektrische actuator
Min. bestelaantal 1 st
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand
Productdetails
Voeding 24VAC/110VAV/220VAC/380VAC/24VDC Installatiehoek 360°
Standaard tijd/koppel 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs Totaal gewicht 1,2 kg tot 20 kg
Motorvermogen 6W tot 140W Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F
Beschermingscijfer IP67 NEMA4/4X
Markeren

met een verstelbare vierde draaibank

,

IP67 waterdicht vlinderklep actuator

,

met een vermogen van niet meer dan 50 W
Laat een bericht achter
Productomschrijving
DCL Quarter Turn Actuator met ROHS en CSA-certificering
Kenmerken
  • 1/4 beurt met mechanische beperkingen
  • Alle bronzen legering worm sector versnelling is zeer duurzaam en weerstand tegen hoge kracht wrijving
  • Meer dan 10000 keer volledige open en dicht levenscyclussen met volledige nominale belasting met een belastingtarief van 80%
  • Robuuste aluminiumlegering tegen corrosie met thermisch gebonden polyestercoating
  • Visuele positie-indicator van de klep
  • Twee elektrische grensschakelaars om de kleppositie te bevestigen, geen extra rem vereist
  • Allen handgreep handmatige overschrijving
  • CSA-lijst/UL-conform/CE-markering/RoHS 3.0 getest
Beschrijving

DCL-compacte elektrische actuatoren met een kwart draaikracht automatiseren vlinderkleppen al meer dan19 jaar, met meer dan150, 000 eenhedennog steeds betrouwbaar werken over de hele wereld.

Vlinderkleppen vereisenhoog koppel in de volledig gesloten positieom de klep schijf in de stoel te duwen of terug te trekken, vooral voorzachte afdichtingDit maakt de actuatorenstartmomentAlle DCL actuatoren worden strikt getest en gecertificeerd voorstart onder overbelasting, zelfs bij -10% van de nominale spanning.

Dankzij deze superieure prestaties is eenDCL-10 actuator(nominaal koppel 100 Nm) kan gemakkelijk eenDN100 vlinderklep, terwijl veel andere merken voor dezelfde toepassing een actuator van 200 Nm moeten leveren.

Alle DCL actuatoren zijn geslaagd.strenge CSA-testsen zijngecertificeerd volgens UL- en CSA-normenZe zijn ookCE-markeringenRoHS 3.0-conform, waarbij de test is geverifieerd doorSGS.

Specificatie:
Type actuator Standaardtijd/koppel Optioneel tijd/koppel Draaihoek ((Max.range) Totaal gewicht Stroomvoorziening Geselecteerde besturingscircuit
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° Verstelbaar 1.2 kg DC24V/AC24V AV110V/AC220V Types A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Verstelbaar 2.5kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° Verstelbaar 4.5kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Verstelbaar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9.5kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° Verstelbaar 19 kg AV110V/AC220V/AC380V Types A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19.5kg
DCL-250 75S/2500Nm
20 kg
Prestatieparameters Lijst van het aanpassingstype ((Type E)
DCL-MZZ 18Nm
3r 1.2 kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° Verstelbaar 4.5kg DC24V ± 10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9.5kg
Type actuator Vloeiende klep ((≤PN1,0MPa) De in punt 3.4.2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de volgende afmetingen: Ventilatieventiel ((≤PN0,1MPa)
DCL-02 ≤ DN40 ≤ DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100 tot en met 200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN 250 DN 150 DN 500 tot 600
DCL-100 DN300 DN200 DN 700 tot 800
DCL-160 DN350~400 DN 250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
