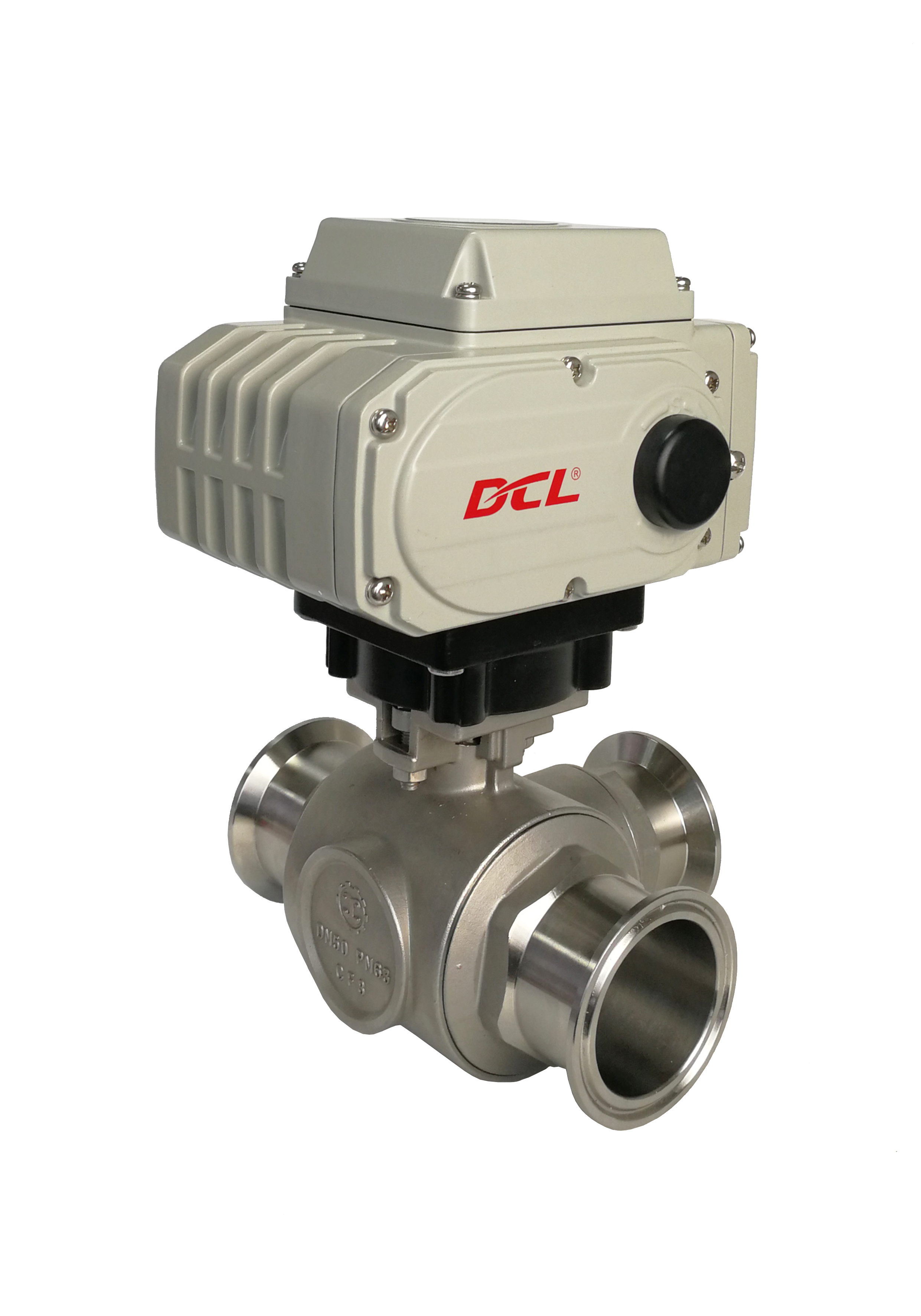

RoHS 3.0 CSA 90° 360° IP67 Compacte Slimme Elektrische Aandrijving

  • RoHS 3.0 CSA 90° 360° IP67 Compact Smart Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-02E/05E/10E/20E/40E/60E/100E/160E/250E
Min. bestelaantal 1 stc
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Standaard tijd/koppel 15s tot 75S/18 nm tot 2500 nm/160in.lbs tot 22125in.lbs Installatiehoek 360 °
Ingangssignaal 4-20MA of 2-10V / 1-5V optioneel Uitgangssignaal 4-20MA
Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Totaal gewicht 2,5 kg tot 20 kg
Motorvermogen 10W tot 140W Beschermingscijfer IP67 NEMA4/4X
Stroomvoorziening 24VAC/110VAV/220VAC
Markeren

RoHS 3.0 compliant smart electric actuator

,

360° rotating compact electric actuator

,

IP67 waterproof smart actuator
Laat een bericht achter
Productomschrijving
Overkoppelingsbeveiliging compacte slimme elektrische actuator/koppeltestregeling

DCL-05E~250E parameters.pdf

Kenmerken
  • Kwartslag met mechanische grenzen
  • Integraal ontwerp van motor/besturingskast/behuizing om de hele actuator compact te maken
  • Overkoppelingsbeveiliging door koppeltestfunctie van slimme, volledig ingegoten controller
  • Hoogwaardige EMC met EFT, ESD en hoogspanningspiek getest voor besturingspakket
  • Zware motor met thermische overbelastingsbeveiliging
  • Robuuste gegoten aluminium behuizing onder hoge druk met weerbestendige IP67 en NEMA 4X
  • Positie-indicator/platte indicator of convexe indicator beschikbaar
  • Handmatige bediening met sleutel of handwiel
  • CSA-certificering volgens UL- en CSA-standaard/CE-gemarkeerd/RoHS 3.0 geslaagd
Specificatie
Type DCL-05E DCL-10E DCL-20E DCL-40E DCL-60E DCL-100E DCL-160E DCL-250E
Vermogen AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC24/110/220 AC110/220 AC110/220 AC110/220
Uitgangskoppel 50Nm 100Nm 200Nm 400Nm 600Nm 1000Nm 1600Nm 2500Nm
Actietijd 20S 30S 30S 30S 45S 30S 48S 75S
Draaihoek 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90° 0-90°
Motorvermogen 10W 25W 40W 90W 90W 120W 140W 140W
Nominale stroom 1.50/0.24/ 0.16A 2.12/0.57/ 0.35A 3.65/0.65/ 0.37A 6.80/1.12/ 0.57A 6.80/1.18/ 0.60A 1.93/0.94A 1.75/0.96A 1.75/0.98A
Totaal gewicht 2.5kg 4.5kg 9kg 9.5kg 10kg 19kg 19.5kg 20kg
Ingangssignaal 4-20mADC,1-5VDC,2-10VDC
Uitgangssignaal 4-20mADC
Basisfout niet meer dan ±1%
Herhalingsfout niet meer dan 1%
Dode ruimte 0.5%-5.0% instelbaar
Dempingskarakteristiek 0 keer
Herhalingsfout in actuator ≤1%
Isolatieweerstand AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC
Spanningsvastheidsklasse AC24V:500VAC 1 minuut AC110/220V:1500VAC 1 minuut
Beschermingsklasse IP67
Installatiehoek 360° in elke hoek
Elektrische interface Twee G1/2 waterdichte kabelconnectoren, één voor de voedingslijn en één voor de signaallijn
Omgevingstemperatuur -20℃~+55℃
Optionele functie Overkoppelingsbeveiliging/Ontvochtiger/Passieve contactschakelaar/Koepelindicator/Handvat
Opmerking Voor elk ander ingangs- of uitgangssignaal dat nodig is, gelieve dit in de bestelling te specificeren.
Beschrijving

De slimme modulerende elektrische actuator van het DCL-type is uitgerust met een Elektrisch positioneringssysteem (EPS) positioneerder. De uitgangshoek van de aandrijving is evenredig met het ingangssignaal van 4–20 mA, 2–10 V, of 1–5 V. De intelligente controller van de actuator bewaakt continu de motorstroom. Wanneer de motor vastloopt, stijgt de stroom snel en de controller schakelt automatisch de motorstroom uit drie seconden na detectie van de piek. Deze elektronische overkoppelingsbeveiliging biedt een nauwkeurigere en betrouwbaardere bescherming dan conventionele mechanische systemen.

Elke actuator wordt streng getest en gecertificeerd door CSA in overeenstemming met UL en CSA standaarden. De duty cycle overschrijdt 70% in alle series, wat zorgt voor duurzaamheid en prestatie stabiliteit op lange termijn. Het EPS systeem is zelfkalibrerend, waardoor “jagen” effectief wordt geëlimineerd en een standaard uitgangspositie-terugkoppelsignaal wordt geleverd voor nauwkeurige controle en bewaking.

RoHS 3.0 CSA 90° 360° IP67 Compacte Slimme Elektrische Aandrijving 0

RoHS 3.0 CSA 90° 360° IP67 Compacte Slimme Elektrische Aandrijving 1

Markeringen:

DCL slimme elektrische actuator

IP67 Smart Electric Actuator

CSA Elektrische actuator met een kwartdraai
