1300 Nm Modbus-RTU Quarter Turn elektrische actuator

  • 1300Nm Modbus-RTU Quarter Turn Electric Actuator
Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67
Modelnummer DCL-10/20/40/60/100/160/250
Min. bestelaantal 1 stc
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/maand

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Standaard tijd/koppel 30S tot 75S/100Nm tot 2500Nm/885in.lbs tot 22125in.lbs Installatiehoek 360 °
Totaal gewicht 4,5 kg tot 20 kg Motorvermogen 15W tot 140W
Omgevingstemperatuur -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F Beschermingscijfer IP67 NEMA4/4X
Stroomvoorziening 24VAC/110VAV/220VAC/380VAC/24VDC
Laat een bericht achter
Productomschrijving
Handwiel bediende elektrische kwartslag actuator met lokale uitschakelknop/IP67
Beschrijving

DCL elektrische actuatoren kunnen worden uitgerust met een standaard handwiel, beschikbaar voor zowel algemene als explosieveilige modellen. Om de veiligheid tijdens handmatige bediening te garanderen, is er een nooduitschakelknop aanwezig om onbedoelde activering te voorkomen. De knop is handig aan de achterkant van de actuator geplaatst voor gemakkelijke toegang.

Wanneer het onzeker is of de actuator van stroom wordt voorzien, zorgt het simpelweg indrukken van de uitschakelknop ervoor dat het apparaat veilig wordt uitgeschakeld. Onder normale omstandigheden is het handwiel losgekoppeld van de wormwieloverbrenging. Door het handwiel naar binnen te drukken, wordt het gekoppeld aan de wormwieloverbrenging, waardoor handmatige bediening van de uitgaande aandrijving en klep mogelijk is.

Een O-ringafdichting op de uitschakelknop handhaaft de IP67 weerbestendigheid van de actuator en beschermt deze tegen stof en water. Elke actuator ondergaat tijdens de productie een 100% onderwatertest om te garanderen dat deze voldoet aan de IP67-normen.

Specificatie:
Actuatortype Standaard tijd/koppel Optionele tijd/koppel Draaihoek (max. bereik) Totaal gewicht Voeding Geselecteerd besturingscircuit
DCL-02 15S/18Nm 7S/9Nm 60S/18Nm 0~90° instelbaar 1,2 kg DC24V/AC24V AV110V/AC220V Types A/B/E/G
DCL-05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° instelbaar 2,5 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-10 30S/100Nm 15S/50Nm 60S/100Nm 0~360° instelbaar 4,5 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° instelbaar 9 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-40 30S/400Nm 15S/200Nm 60S/400Nm 9,5 kg
DCL-60 45S/600Nm
10 kg
DCL-100 30S/1000Nm 15S/500Nm 0~90° instelbaar 19 kg AV110V/AC220V/AC380V Types A/B/C/D/E/F/H
DCL-160 48S/1600Nm
19,5 kg
DCL-250 75S/2500Nm
20 kg
Prestatieparameterslijst van het insteltype (Type E)
DCL-MZZ 18Nm
3r 1,2 kg DC24V Type MZZ
DCL-10GE 30S/0~100Nm 15S/0~100Nm 0~90° instelbaar 4,5 kg DC24V±10% Type GE
DCL-40GE 30S/100~600Nm 15S/100~400Nm 9,5 kg
Actuatortype Vlinderklep (≤PN1.0MPa) Kogelkraan (≤PN1.6MPa) Ventiel (≤PN0.1MPa)
DCL-02 ≤DN40 ≤DN32
DCL-05 DN50~65 DN40 DN50~80
DCL-10 DN80~100 DN50~65 DN100~200
DCL-20 DN125~150 DN80~100 DN250~300
DCL-40 DN200 DN125 DN350~450
DCL-60 DN250 DN150 DN500~600
DCL-100 DN300 DN200 DN700~800
DCL-160 DN350~400 DN250 DN900
DCL-250 DN450~600 DN300~350 DN1000~1200
Kenmerken
  • 1/4 draaiwerking met mechanische limieten
  • Niet-geventileerde heavy-duty motor met oververhittingsbeveiliging
  • Corrosiebestendige behuizing met roestwerende passivatie van aluminiumlegering en thermisch gebonden polyestercoating
  • Lokale knop om de stroom uit te schakelen bij een noodgeval voor handmatige bediening
  • Ontkoppelbaar handwiel is veilig, betrouwbaar, arbeidsbesparend en klein
  • Klepstandindicator/vlak of convex
  • Standaard ISO5211 directe montage
  • Gecertificeerd door CSA per UL-standaard/CE-gemarkeerd

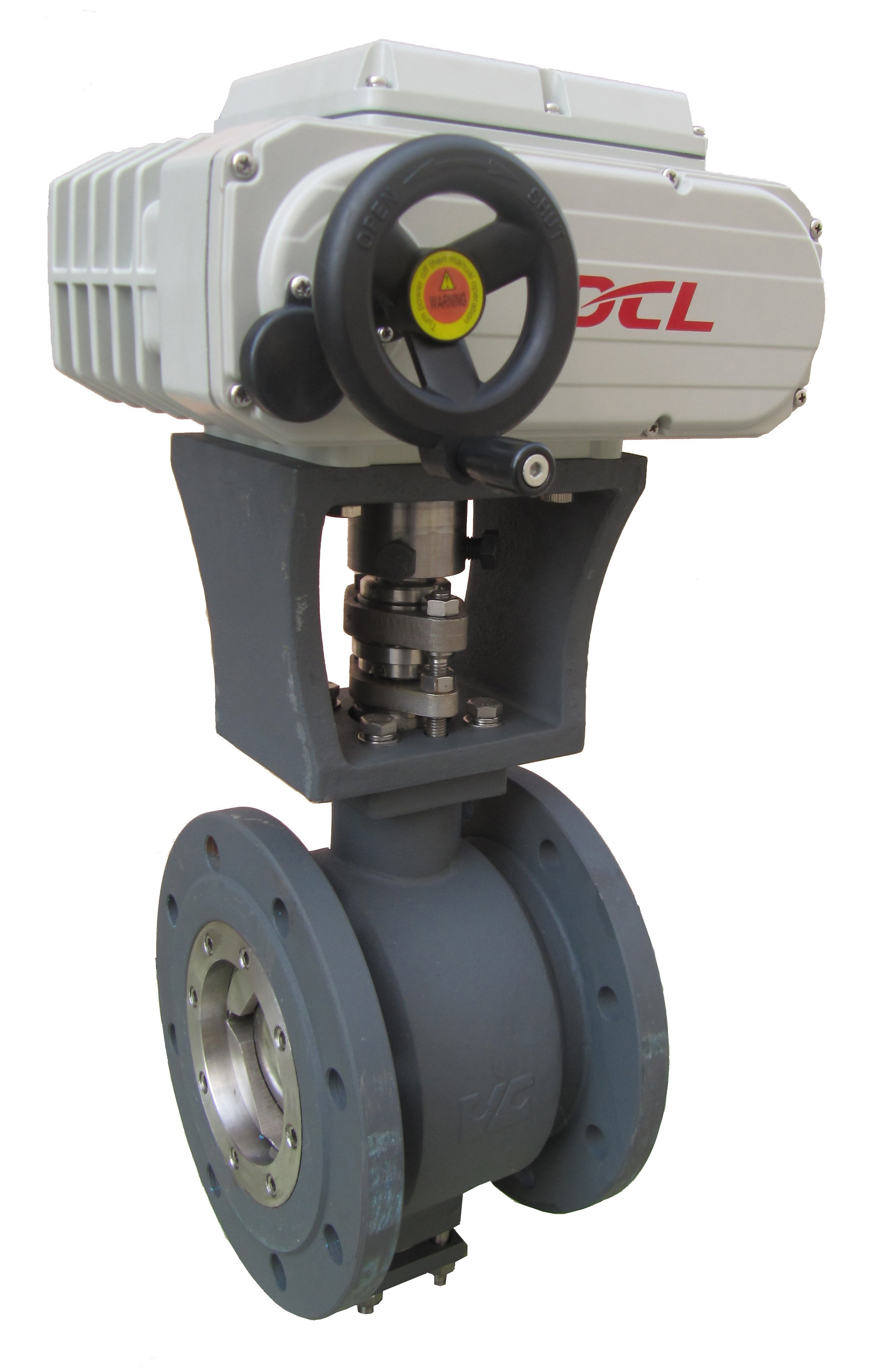

1300 Nm Modbus-RTU Quarter Turn elektrische actuator 0
