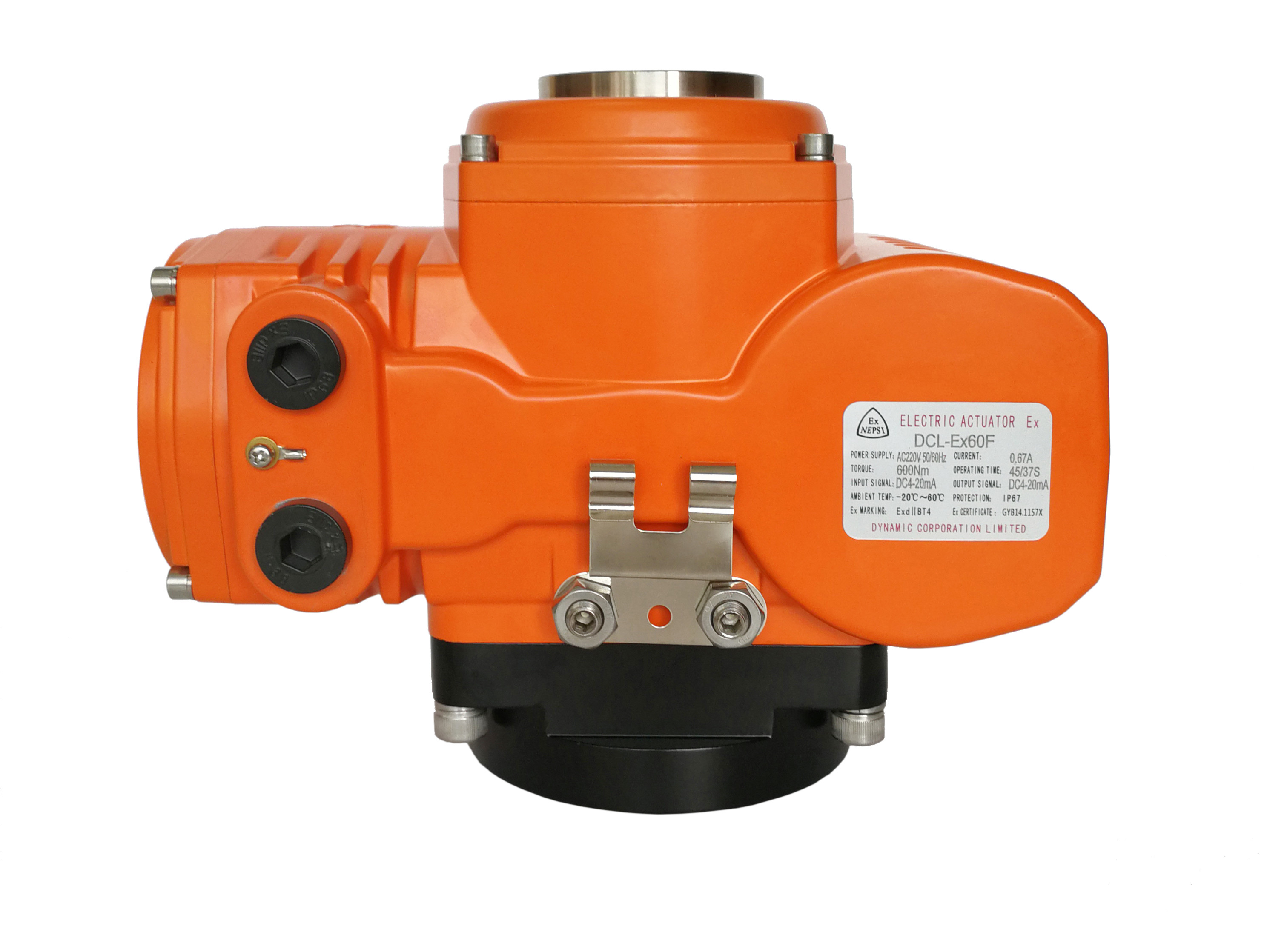

DN250 vlinderklep 45S 600Nm explosiebestendige elektrische actuator

Plaats van herkomst WUHAN, CHINA
Merknaam DCL
Certificering CE/ROHS/CSA/IP67/ATEX/IECEx/UL
Modelnummer DCL-Ex05F/Ex10F/Ex20F/Ex40F/Ex60F
Min. bestelaantal 1PC
Verpakking Details Karton/pallet
Levertijd 7 werkdagen
Betalingscondities D/P, T/T, Western Union, MoneyGram
Levering vermogen 2000pcs/month

Neem contact met mij op voor gratis monsters en coupons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skypen: sales10@aixton.com

Als u zich zorgen maakt, bieden wij 24 uur per dag online hulp.

x
Productdetails
Standaardtorsie 50Nm aan 600Nm Zonetijd jaren '20 aan 45s
Outputsignaal 4-20mA Explosiebestendige rang ExdIICT4
Beschermingsrang IP68 NEMA 4X Totaal Gewicht 3kg aan 10kg
Motormacht 6W aan 90W Omgevingstemperatuur -25℃~+55℃/-13°F~+131°F
Voeding 24VAC/110VAV/220VAC/380VAC Installatiehoek 360°
Markeren

NEMA4X explosiebestendige actuator

,

DCL-explosiebestendige actuator

,

24 V explosiebestendige elektrische actuator

Laat een bericht achter
Productomschrijving

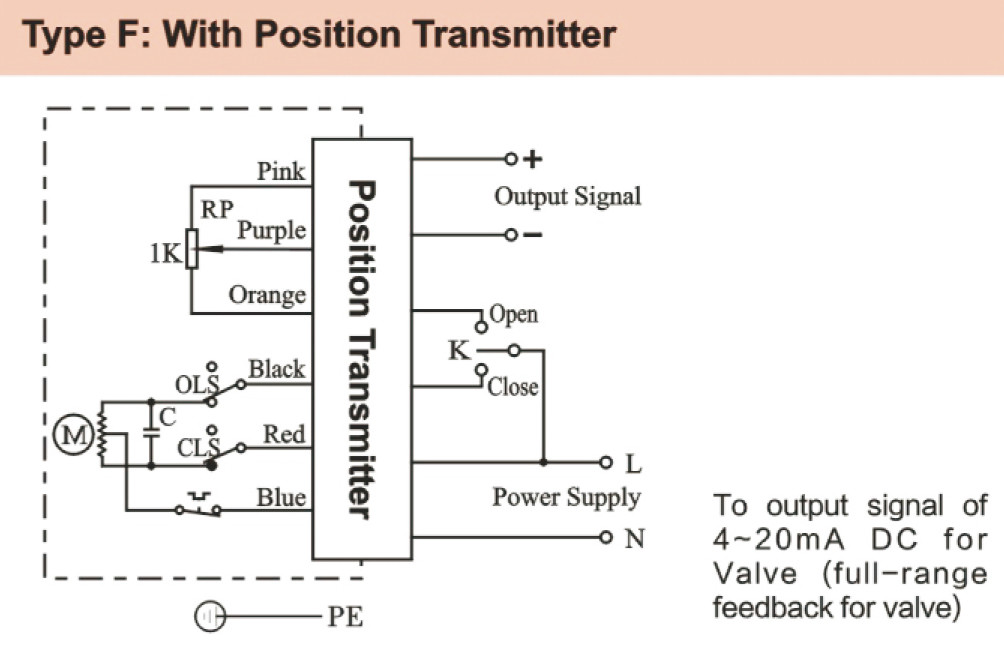

Geïnstalleerde positiezender, ontploffingsvrije elektrische actuator / uitgangssignaal 4-20mA



Kenmerken

  • Zelf ontwikkelde positie-zender voor het uitvoeren van 4-20mA signaal van de kleppositie
  • Hoogwaardige legeringsstaal behuizing en kogellagers, alle metalen versnellingsbakken, zelfvergrendelende bronzen legering wormversnellingsbakken
  • Zware motor met 70% werkcyclus voor zware toepassingen
  • Hoogdrukbehuizing van gegoten aluminiumlegering met IP68 en type 4X-dichtingsgraad
  • Handmatig omzeilen met een sleutel of handwiel
  • ISO5211 rechtstreekse installatie
  • CSA gecertificeerd volgens UL- en CSA-norm/CE-markering/RoHS 3.0/ATEX/SIL 3



Beschrijving

De explosiebestendige elektrische actuator van het DCL F-model is uitgerust met een zelf ontwikkelde positiesender die het analoge signaal van de kleppositie van 4-20 mA uitstuurt.Het kan op grote schaal worden gebruikt in 3-punt drijvend besturingssysteem om kwart draai vlinder kleppen te rijdenDit type besturingssysteem kan een continu analoog signaal van het ventielpositiesignaal verkrijgen om te beslissen wanneer de stroom moet worden afgesneden of de stroomrichting moet worden omgekeerd.

De werkcyclus van de actuator is 70% of hoger. Voor het type aan-uit kan de actuator 15 minuten zonder stop blijven werken. Voor het type modulatie kan de actuator 1200 keer per uur worden gestart.De volledige levenscyclus is meer dan 10000 keer en 200000 keer opstartenZelfs in volle zware toepassingen kan de motortemperatuurverhoging voldoen aan de voorschriften van T4 (130°C), zodat bepaalde brandbare gassen buiten niet kunnen ontbranden.





Specificatie:

Type actuator Standaardtijd/koppel Optioneel tijd/koppel Draaihoek ((Max.range) Totaal gewicht Stroomvoorziening Geselecteerde besturingscircuit
DCL-Ex05 20S/50Nm 4S/20Nm 10S/30Nm 60S/50Nm 0~360° Verstelbaar 3.0 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex10 30S/100Nm 15S/50Nm 60S/100Nm 0~90° Verstelbaar 5.0 kg DC24V/AC24V AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex20 30S/200Nm 15S/100Nm 60S/200Nm 0~90° Verstelbaar 5.5kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex40 30S/400Nm 15S/200Nm 60S/400Nm 0~90° Verstelbaar 9.5kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
DCL-Ex60 45S/600Nm   0~90° Verstelbaar 10 kg DC24V/AV110V/AC220V/AC380V Types A/B/C/D/E/F/G/H
Type actuator Vlinder voor vlinders.PN1,0MPa) De in punt 3.4.2 bedoelde verpakking moet worden uitgevoerd met een verpakking van de volgende afmetingen: Ventilatieventiel ((≤PN0,1MPa)
DCL-Ex05 DN50~65 DN40 DN50~80
DCL-Ex10 DN80~100 DN50~65 DN100 tot en met 200
DCL-Ex20 DN125~150 DN80~100 DN250~300
DCL-Ex40 DN200 DN125 DN350~450
DCL-Ex60 DN 250 DN 150 DN 500 tot 600
